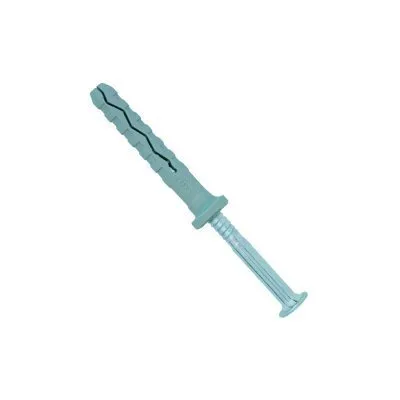

Schlagdübel mit Senk- oder Rundhülse - Réf. HIPC05040_200

AUF LAGER

Sofortiger Versand verfügbar für 1 Einheiten verfügbar.

29€²²

inkl. MWST / Box mit 200 Stück

Durchmesser :
- 5mm
Gesamtlänge :
- 40mm
Andere Wahlmöglichkeiten

Referenz

HIPC05040_200
Herstellung

Französisch
Maximale Dicke der zu befestigenden Teile (tfix)

15mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)

5x35mm
Marke

SIMPSON Strong-Tie
Dübel-Durchmesser x LD [mm]

5x40
Nageldurchmesser x LN [mm]

3,4x45

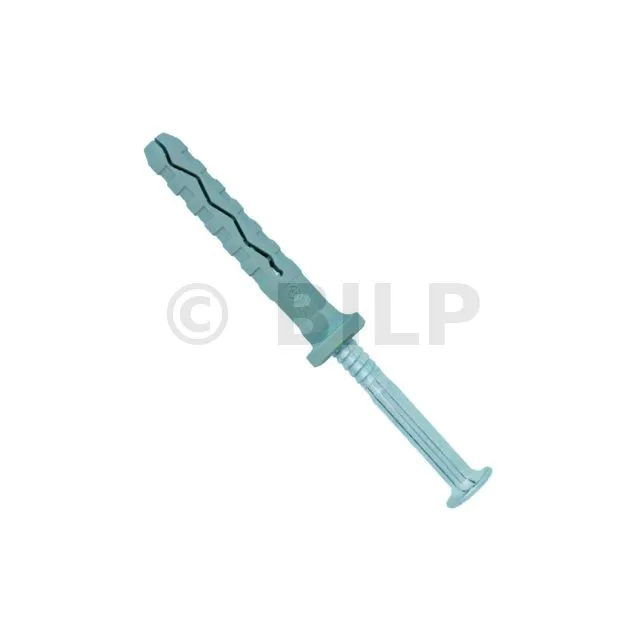

Schlagdübel-Rundsteckdose

Les chevilles à frapper sind Multimaterial-Schlagbefestigungssysteme für leichte Belastungen.

Merkmale

Leistungserklärungen: FR-DoP-e12/0359 ;

Technische Zulassungen: ETA-12/0359;

Gegenstand

Spitze aus elektroverzinktem Stahl und Dübel aus 100 % Nylon.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel.
Erweiterung durch Schrauben oder Schlagen.
Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

Ungerissener Beton.
Hohl- und Massivmauerwerk

Einsatzbereiche

Befestigung von Dachsparren oder Dachlatten.

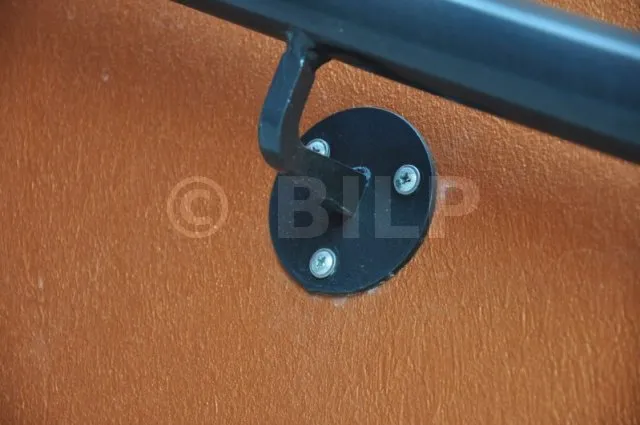

Befestigung einfacher Halterungen und Tischlerarbeiten.

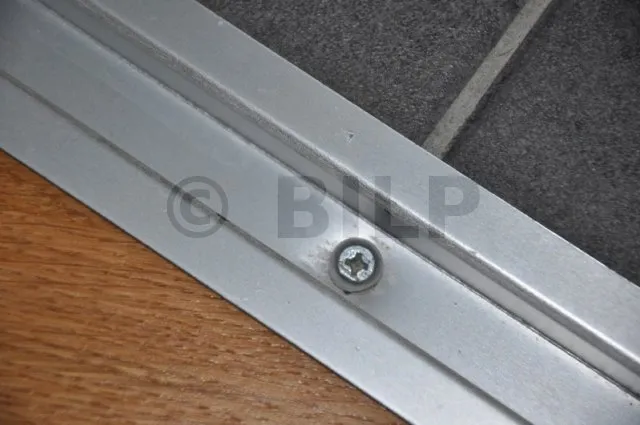

Befestigungsschienen und Klemmen für Kabel und Rohre.

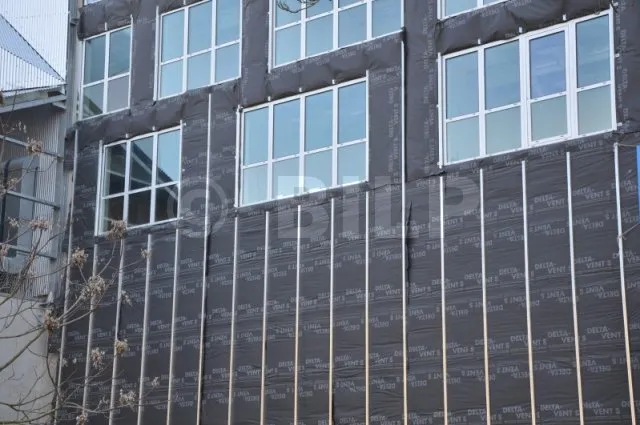

Anbringen dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Abmessungen

Referenzen	Artikelcode	Durchmesser des Dübels x LD [mm]	Durchmesser des Nagels x LN [mm]	Dicke. max. zu befestigendes Stück [tfix] [mm]	Länge [L] [mm]	Ø der Bohrung x Lehrer minimale Bohrung [d0 x h1] [mm]	Cdt. box[Cdt] [pcs]
HIPC 5-30/5	HIPC05030	5 x 30	3,4 x 35	5	30	5 x 35	300
HIPC 5-40/15	HIPC05040	5 x 40	3,4 x 45	15	40	5 x 35	200
HIPC 5-50/25	HIPC05050	5 x 50	3,4 x 55	25	50	5 x 35	200
HIPC 6-40/10	HIPC06040	6 x 40	3,8 x 45	10	40	6 x 40	200
HIPC 6-50/20	HIPC06050	6 x 50	3,8 x 55	20	50	6 x 40	100
HIPC 6-60/30	HIPC06060	6 x 60	3,8 x 65	30	60	6 x 40	100
HIPC 8-60/20	HIPC08060	8 x 60	4,8 x 65	20	60	8 x 50	150
HIPC 8-80/40	HIPC08080	8 x 80	4,8 x 85	40	80	8 x 50	150
HIPC 8-100/60	HIPC08100	8 x 100	4,8 x 105	60	100	8 x 50	100
HIPC 8-120/80	HIPC08120	8 x 120	4,8 x 125	80	120	8 x 50	100
HIPC 8-140/100	HIPC08140	8 x 140	4,8 x 145	100	140	8 x 50	100

Servicegebühren

Referenzen	Spannung [Rds,N] [kN]				Scher [Rds,V] [kN]				Moment Biegen [Mzul] [Nm]
	Ungerissener Beton C20/25	Hohlziegel	Vollziegel	Massiver Betonblock	Ungerissener Beton C20/25	Hohlziegel	Massiver Ziegelstein	Massiver Betonblock
HIPC 5-30/5	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-40/15	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-50/25	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 6-40/10	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-50/20	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-60/30	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 8-60/20	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-80/40	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-100/60	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-120/80	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-140/100	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung innerhalb des Betons gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung innerhalb des Betons). durch äußere Lasten, einschließlich Ankerlasten).
5. Beton-Hohlblock: Bei Verwendung auf Beton-Hohlblock ist unbedingt darauf zu achten, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Durchführung

}
Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.

Machen Sie eine erste Freihandskizze

unter Berücksichtigung der gewünschten Abmessungen der Plattform. Verteilen Sie die Balken entsprechend dem Achsabstand E. Zeichnen Sie an den Enden der Balken die Tragbalken ein. Der Abstand zwischen den Tragbalken entspricht der Spannweite Ps.

- Beispiel :
Bei der Konfiguration "1 Viereck" muss ich Balken mit einer Spannweite von etwa 400 cm haben. Der Schnittberechner zeigt mir einen Schnitt von 200mmx100mm. Ich kann suchen, aber ich kann solche Balken in der Nähe meines Hauses nicht finden. Also beschließe ich, eine Reihe von Zwischentragbalken hinzuzufügen, die die Spannweite der Balken auf 185 cm bringen. Der Taschenrechner zeigt mir einen Ausschnitt von 185x50. Mein Holzhändler bietet mir 150x40 in 2m Länge an. Ich schaue mit dem zweiten Rechner nach und finde eine maximale Spannweite von 192 cm. Es ist OK.

Sie kennen jetzt den Achsabstand E

Wenn Ihre Vierecke unterschiedliche Größen haben, wählen Sie die größte Spannweite Ps und dann Balkenquerschnitt bestimmen. Wenn dieser Querschnitt und die Länge Ps mit Balken übereinstimmen, die Sie tatsächlich kaufen können, gehen Sie zum nächsten Schritt. Falls nicht, beginnen Sie erneut mit Schritt 1 und reduzieren Sie die Größe des Vierecks entlang der Balkenachse, um die Ps-Spannweite zu verringern.

- Beispiel :

Ee1 = 50 - (4/2) = 48cm
Ee2 = 500 - (11-3)*50 - 48 - 4 = 48cm

Monter la cheville au travers de la pièce à fixer

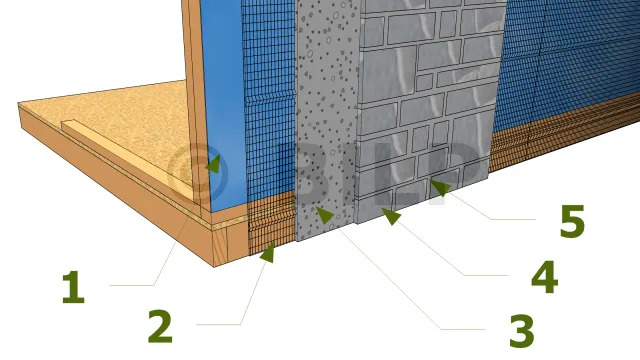

Spezialisierte Verkleidungsprodukte

1 : Dämmungspapier
2 : Armierungsgewebe
3 : Mörtel
4 : Kunststein
5 : Fuge

wie z.B. gusseiserne Steinfurniere werden oft verwendet, um die Wand teilweise zu verkleiden. Sie können auch zur Dekoration der Wände einer Struktur verwendet werden. Aber für einige würde ihr Interesse nachlassen und das Budget würde explodieren, wenn sie für alles verwendet würden.

Die Gittergewebe verlegen

Wenn Sie die Gewebe richtig ausgemessen und zugeschnitten haben, müssen Sie sie nur noch montieren und befestigen.

Installationsdaten

Referenzen	Bohr-Ø [d0] [mm]	Prof. Bohren [h1] [mm]	Nagel Ø [d] [mm]	Kragen Ø [dr] [mm]	Prof. Verankerung [hef] [mm]	Dist. minimaler Mittenabstand [Smin] [mm]	Minimaler Randabstand [Cmin] [mm]	Th. Mindestauflage [hmin] [mm]
HIPC 5-30/5	5	35	3.4	11	25	40	50	50
HIPC 5-40/15	5	35	3.4	11	25	40	50	50
HIPC 5-50/25	5	35	3.4	11	25	40	50	50
HIPC 6-40/10	6	40	3.8	13	30	100	100	100
HIPC 6-50/20	6	40	3.8	13	30	100	100	100
HIPC 6-60/30	6	40	3.8	13	30	100	100	100
HIPC 8-60/20	8	50	4.8	15	40	100	100	100
HIPC 8-80/40	8	50	4.8	15	40	100	100	100
HIPC 8-100/60	8	50	4.8	15	40	100	100	100
HIPC 8-120/80	8	50	4.8	15	40	100	100	100
HIPC 8-140/100	8	50	4.8	15	40	100	100	100

Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.
