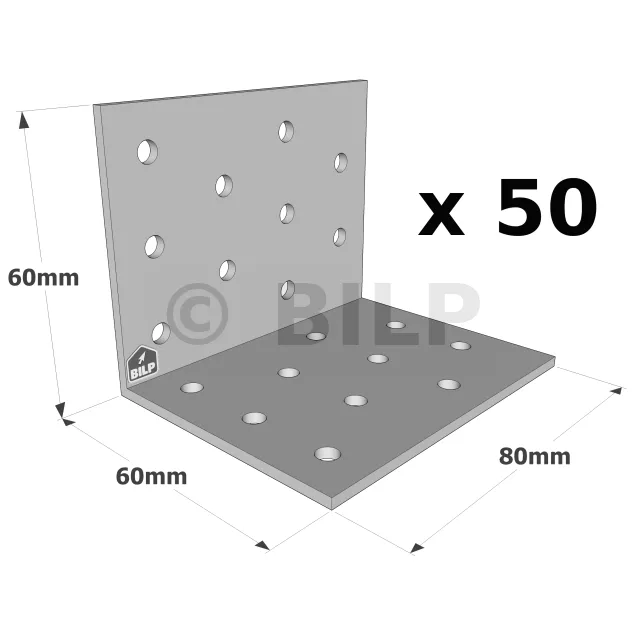

einfache Winkelverbinder - Réf. ES10/80_50

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
1€30
  inkl. MWST
bzw. 65.00€ für 50 Winkelverbinder

  • Referenz
    ES10/80_50
  • Herstellung
    Französisch
  • Material
    Galvanisch verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    2,5mm
  • Bohrung Ø5 Lasche B
    10
  • Bohrung Ø5 Lasche C
    10
  • Befestigungen der Laschen B
    6 ; Typ : Kammnägel CNA Ø 4.0 mm oder Schrauben CSA Ø 5.0 mm
  • Befestigungen der Laschen C
    6 ; Typ : Kammnägel CNA Ø 4.0 mm oder Schrauben CSA Ø 5.0 mm
  • EAN Code
    3523140200712

Winkelverbinder

Dieses Sortiment ist in zwei Tiefen (60 und 80 mm) und vielen Breiten erhältlich, um eine Vielzahl von Holzkonstruktionen zu ermöglichen.

Merkmale :

Leistungserklärungen : DE-DoP-e06/0106

Technische Zulassungen : ETA-06/0106

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
  • Dicke : 2,5 mm.

Vorteile :

  • Erhältlich in vielen Breiten.

Anwendungen

Träger :

  • Hauptträger : Holz.
  • Nebenträger : Massivholz, Brettschichtholz, Dachstühle, Profile und Verbundholz.

Anwendungsbereiche :

  • Verkleidungsschienen und -pfosten,
  • Sparrenverankerungen, Konsolen,
  • Pfettenbaugruppen,
  • Verstärkung der bestehenden Fugen.

Abmessungen und Bohrungen

Abmessungen [mm]Bohrungen [mm]BefestigungenCharakteristische Tragfähigkeiten - 2 Winkelverbinder pro Montage - Nadelholz C24 [kN]
Zugfähigkeit (F1) Scherfähigkeit (F2=F3)
Artikel Breite Tiefe Höhe Dicke Schenkel B Schenkel C Schenkel B Schenkel C CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40 40 60 60 2.5 5 ø5 5 ø5 3 3 2.4 3.1 2.3 3.1
ES10/60 60 60 60 2.5 8 ø5 8 ø5 5 5 3.6 4.9 5.6 7.4
ES10/80 80 60 60 2.5 10 ø5 10 ø5 6 6 4.7 6.2 7.3 9.7
ES10/100 100 60 60 2.5 10 ø5 10 ø5 8 5 3.7 5.8 10.2 13.6
ES10/120 120 60 60 2.5 12 ø5 12 ø5 9 6 4.6 7.3 12.4 16.5
ES10/140 140 60 60 2.5 14 ø5 14 ø5 11 7 5.3 8.3 16.7 22.2
ES10/160 160 60 60 2.5 16 ø5 16 ø5 12 8 5.6 9.6 19 25.3
ES11/40 40 80 80 2.5 6 ø5 6 ø5 5 4 2.4 2.8 3.4 4.6
ES11/60 60 80 80 2.5 11 ø5 11 ø5 8 6 3.6 4.9 7.3 9.8
ES11/80 80 80 80 2.5 12 ø5 12 ø5 10 8 4.7 6.3 10.1 13.5
ES11/100 100 80 80 2.5 15 ø5 15 ø5 13 10 4.2 5.8 14.6 19.4
ES11/120 120 80 80 2.5 18 ø5 18 ø5 15 12 5.1 7.3 17.3 23.1
ES11/140 140 80 80 2.5 21 ø5 21 ø5 18 14 5.9 8.3 23.5 31.3
ES11/160 160 80 80 2.5 24 ø5 24 ø5 20 16 6.8 9.6 27 35.9
ES11/180 180 80 80 2.5 27 ø5 27 ø5 23 18 7.6 10.6 34 45.3
ES11/200 200 80 80 2.5 30 ø5 30 ø5 25 20 8.4 12.1 38 50.7

Montage

Befestigungen
Ø 5,0-mm-Spießlöcher.

An Holz :

Installation
1. Nähern Sie sich dem Element, das an der Stütze befestigt werden soll,
2. Zeigen Sie auf das Element. Dieser kann auch mit geeigneten Schrauben eingeschraubt werden,
3. Ist die Stütze aus Holz, wird die Winkelverbinder ebenfalls darauf genagelt oder geschraubt.

Messen der Rechtwinkligkeit einer Latte auf einem Sparren
Bestimmung der Rechtwinkligkeit von zwei unteren Schwellen auf einer Betonplatte


Zusammenbau von Fensterrahmen
