- Réf. E9/2.5

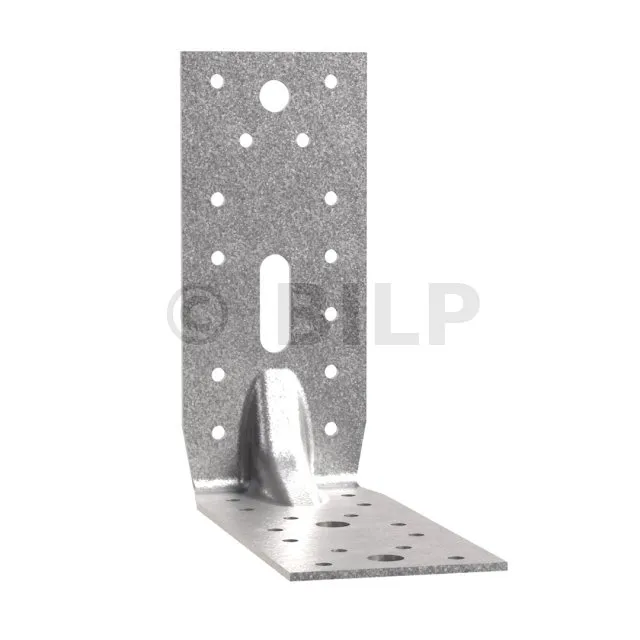

Große verstärkte Halterung E9/2,5

Merkmale

Technische Zulassungen:ETA-06/0106;
Leistungserklärungen:FR-DoP-e06/0106;

Gegenstand

• Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
• Dicke: 2,5 mm.

Vorteile

• Große Steifigkeit,
• Vielseitig einsetzbar.

Anwendungen

Unterstützung

• Träger: Massivholz, Brettschichtholz, Beton, Stahl usw.
• Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.

Einsatzbereiche

• Befestigung von Traversen,
• Verkleidungsschienen und Pfosten,
• Anker für Sparren, Konsolen, Kopfstücke usw.

Technische Daten

Abmessungen

Befestigung einer geneigten Pfette

• Auf der linken Seite haben wir eine Pfette, die mit einem einfachen Bolzen befestigt ist. Die Einbaulatten sind entsprechend der Neigung geneigt.
• Auf der rechten Seite haben wir eine Pfette, die durch Ausklinken und Verschrauben befestigt wird.

Zu den Umsetzungsschritten siehe das vorhergehende Kapitel die Verlegungstechnik von horizontaler Pfette.

Temporäre Stützen erstellen

Im Falle einer verzangten Form ohne Kerben ist die Lattentechnik anzuwenden.

Befestigen Sie mit einer Schraubzwinge zwei Latten auf beiden Seiten der beiden Stirnseiten des Pfostens unter den Markierungen auf dem Pfosten. Tun Sie dasselbe für den anderen Pfosten.
Sie können anstelle der Schraubzwinge auch eine provisorische Schraubbefestigung verwenden.

Befestigen Sie die Pfetten vorübergehend mit Schraubzwinge

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.

Vereinfachte Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern

Befestigen Sie die Pfetten vorübergehend mit Schraubzwinge

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 nach EC5 (EN1995)) basieren. Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-06/0106.

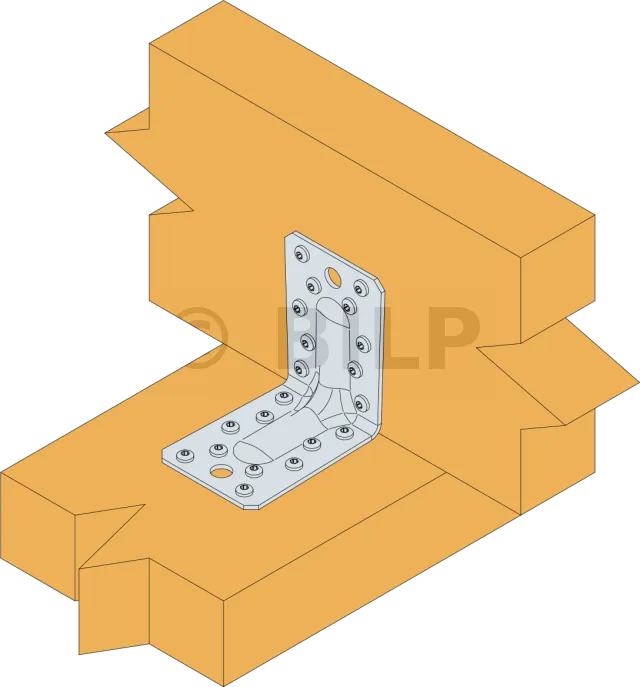

Merkmale Werte – Holz-Holz-Verbindung vom Typ Pfosten/Balken – 2 Konsolen

Befestigen Sie die Pfetten vorübergehend mit Schraubzwinge

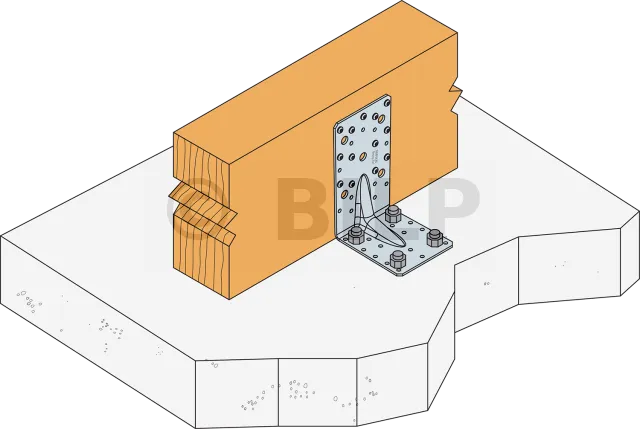

Kennwerte - Holzbalkenverbindung auf starrem Träger - 2 Konsolen

Befestigen Sie die Pfetten vorübergehend mit Schraubzwinge

* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart.

Der Bemessungswiderstandswert der Schraube R#,d wird durch (Schraubenkoeffizient x Bemessungslast des Verbinders F#,d) für die Kraftrichtung und die entsprechenden Befestigungselemente bestimmt. Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Abständen und Randabständen.

Durchführung

Festsetzung
Auf Holz:

• Beringte Spitzen CNA Ø4.0x35 oder Ø4.0x50 mm,
• Schrauben CSA Ø5.0x35 oder CSA Ø5.0x40,
• Boulons,
• Tirefonds.

Auf Beton:
Fester Betonträger:

• Mechanischer Anker: Bolzen WA M10-78/5 oder WA M12-104/5,
• Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25.

Hohle Mauerwerksunterstützung:
Chemischer Anker: Harz AT-HP oder POLY-GP + Gewindestange LMAS M10-120/25 + Sieb SH16x130.

Auf Stahl:

• Boulons.

Einrichtung
1. Bringen Sie das zu befestigende Element näher an den Träger.
2. Zeigen Sie auf das Element. Dies kann auch mit geeigneten Schrauben verschraubt werden.
3. Wenn die Stütze aus Holz ist, wird die Halterung ebenfalls angespitzt oder angeschraubt.
4. Wenn die Stütze aus Beton besteht, befestigen Sie die Halterung unter Beachtung der Installationsempfehlungen für den gewählten Anker.

Die Pfosten bohren

Zum Bohren des Pfostens ist im Gegensatz zu einer einzelnen Pfette auf der anderen Seite des Pfostens durch die Löcher der zweiten Pfette eine Markierung angebracht. Nachdem Sie die Hälfte des Pfostens durchbohrt haben, müssen Sie nur noch auf die andere Seite gehen und die Bohrung beenden.

Technische Hinweise

Technische Informationen

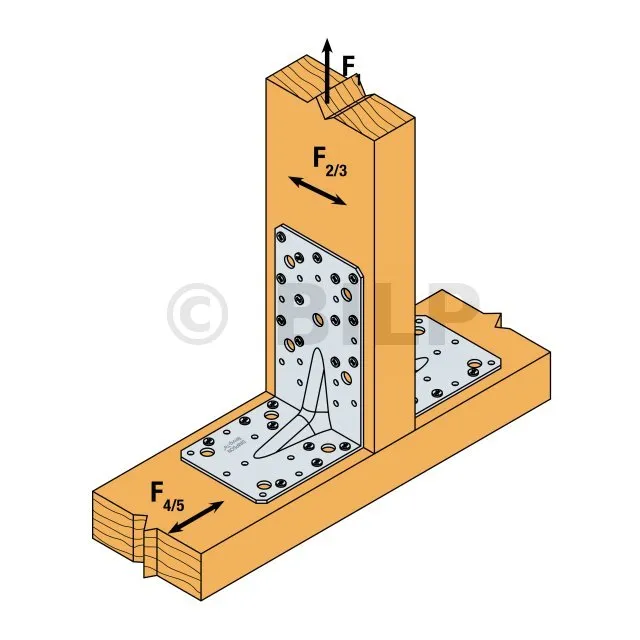

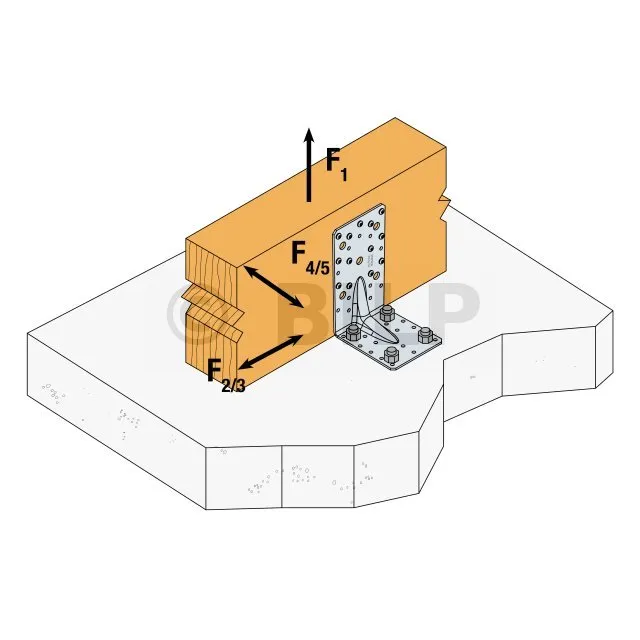

F1: Zugkraft in der Mittelachse der Halterung
Sonderfall einer Befestigung mit nur 1 Konsole:

• Wenn die gesamte Struktur die Drehung der Pfette oder des Pfostens verhindert, beträgt die Zugfestigkeit die Hälfte des für zwei Konsolen angegebenen Wertes.
• Ansonsten hängt der Widerstand der Baugruppe vom Abstand „f“ zwischen der vertikalen Kontaktfläche und dem Angriffspunkt der Last ab.
  F2 und F3: seitliche Scherkraft
  Sonderfall einer Befestigung mit nur 1 Konsole:

• Der zu berücksichtigende Widerstandswert entspricht der Hälfte des für zwei Klammern angegebenen Wertes.
  F4 und F5: Querkraft, die zum Quadrat hin oder vom Quadrat weg gerichtet ist

• Der Widerstand der Baugruppe hängt vom Abstand „e“ zwischen der Basis der Halterung und dem Angriffspunkt der Last ab.
