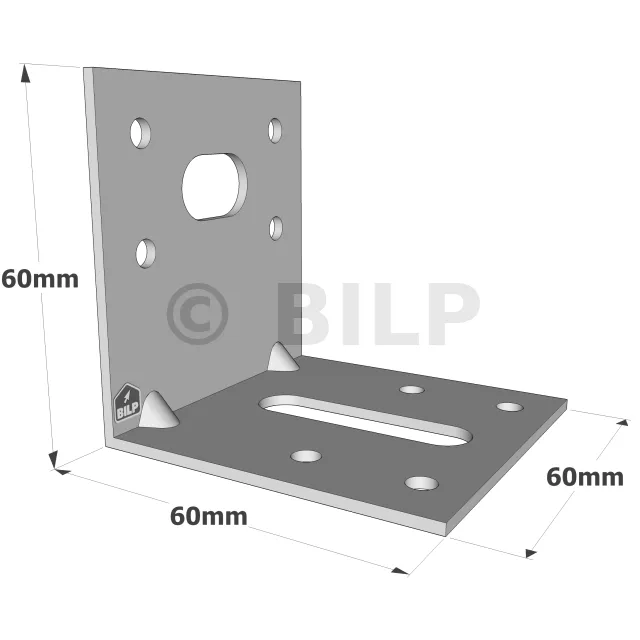

Montagewinkel ohne Rippe - Réf. EA666/2

AUF LAGER
Sofortiger Versand verfügbar für 100 Einheiten verfügbar.
1€97
  inkl. MWST  / Winkelverbinder
      • 60mm
      • 2mm
      • 60mm
      • 60mm
      • GALVA
      • 1 Stück
    • Andere Wahlmöglichkeiten

    • Referenz
      EA666/2
    • Herstellung
      französisch
    • Material
      Verzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10346.
    • Marke
      SIMPSON Strong-Tie
    • Langlöcher Lasche B
      10x42
    • Langlöcher Lasche C
      12x20
    • Bohrung Ø5 Lasche B
      4
    • Bohrung Ø5 Lasche C
      4
    • EAN Code
      3523140201221

    Winkelverbinder

    Die EA-Winkelverbinder werden zum Verbinden von kleinen Innen- und Außentischlerrahmen verwendet.

    Eigenschaften :

    Material :

    • Verzinkter Stahl S250GD + Z 275 gemäß DIN EN 10346,
    • Dicke : vom 1,5 bis 2,5 mm nach den Modellen.

    Vorteile :

    • Große Auswahl für eine Vielzahl von Anwendungen,
    • Kann auf Holz und Beton verwendet werden.

    Anwendungen

    Substrat :

    • Hauptträger : Massivholz, Verbundholz, Brettschichtholz, Binder, Profile,...
    • Nebenträger : Holz, Beton, Stahl...

    Anwendungsbereiche :

    • Innenausbau
    • Möbel, Konsolen,
    • Kleine Rahmen,
    • Tür- und Fensterrahmen...

    Abmessungen und Bohrungen

    Abmessungen [mm]Bohrungen [mm]
    Schenkel B Schenkel C
    Artikel Breite Höhe Tiefe Ep Ø5 Ø11 Oblong Ø5 Ø11 Oblong
    EA442/2 20 40 40 2 2 — — 2 — —
    EA444/2 40 40 40 2 3 — — 3 — —
    EA446/2 60 40 40 2 4 — — 4 — —
    EA534/2 40 50 30 2 4 1 — 3 — —
    EA554/2 40 50 50 2 4 1 — 4 1 —
    EA644/2 40 60 40 2 4 — 10x20 4 1 —
    EA664/1,5 40 60 60 1.5 6 — 10x30 4 — 10x20
    EA664/2 40 60 60 2 6 — 10x30 4 — 10x20
    EA666/2 60 60 60 2 4 — 10x42 4 — 12x20
    EA754/1,5 40 70 50 1.5 6 — 10x30 5 — 10x20
    EA754/2 40 70 50 2 6 — 10x30 5 — 10x20
    EA756/2 60 70 50 2 6 — 10x42 4 — 12x20
    EA844/2 40 80 40 2 6 — 8x40 4 — 12x20
    EA846/2,5 60 80 40 2.5 6 — 10x42 4 — 12x20
    EA954/2,5 40 90 50 2.5 7 — 8x50 5 — 12x20
    EA956/2,5 60 90 50 2.5 8 — 10x52 4 — 12x20
    EA1064/2,5 40 100 60 2.5 7 — 8x50 5 — 12x20
    EA1066/2,5 60 100 60 2.5 8 — 10x52 5 — 12x20

    Installation

    Befestigungen
    An Holz :

    An Beton :

    An Metall :

    • Bolzen.
    • Bolzen HR.
    • Nieten...

    Installation
    1. Nähern Sie sich dem Element, das an der Stützen befestigt werden soll,
    2. Zeigen Sie auf das Element. Diese kann auch mit geeigneten Schrauben eingeschraubt werden,
    3. Wenn die Stütze aus Holz ist, wird die Winkelverbinder ebenfalls darauf gespitzt oder geschraubt,
    4. Wenn die Stütze aus Beton besteht, wird die Winkelverbinder gemäß den Montageempfehlungen des gewählten Verankerungsmittels befestigt.
