Stanzdübel mit gefrästem Flansch - Stahl

Balkenschuhe mit verstellbarer Neigung - Réf. SPR50/140

bald VERFÜGBAR

Versand unter 10 Tagen.

25€¹¹

inkl. MWST / Boite de 300 pièces

Durchmesser :
Länge :

Referenz
Herstellung
Française
Material
Acier électrozingué
Marke
SIMPSON Strong-tie
Dimensions [d0xL] [mm]
Ø5x30*
Ep. max élément à fixer [tfix] [mm]
5
Profondeur mini perçage [h1] [mm]
35
Profondeur d’ancrage nominale [hnom] [mm]
25
Ep. mini support [hmin] [mm]
50
Ø colerette [dr] [mm]
8.5

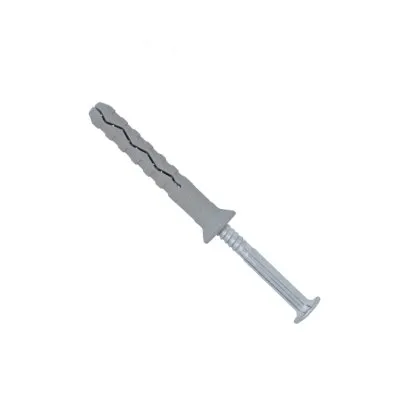

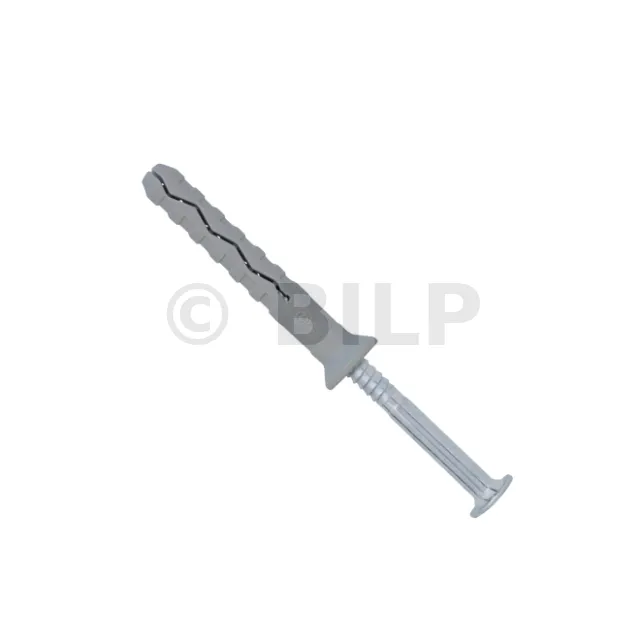

Stanzdübel mit gefrästem Flansch - Stahl

Der TSS-Senkdübel eignet sich zur schnellen Befestigung von Lichtelementen an verschiedenen Trägern.

Der Nylon-Knöchel begrenzt die Wärmeübertragung und die vormontierte Spitze im Knöchel ermöglicht die Ausdehnung des Knöchels beim Schlagen.

Merkmale

Gegenstand

Knöchel: graues Nylon,
Schraube: elektroverzinkter Stahl.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel,
Erweiterung durch Schrauben oder Schlagen,
Perfekter Materialkontakt, bündig mit der Oberfläche,
Zick-Zack-Schlitz, um eine Fehlausrichtung des Nagels zu vermeiden.

Anwendung

Nutzungsumfang

Sparren oder Latten,
Einfache und Tischlerkonsolen,
Schienen und Klemmen für Kabel und Rohre,
Dünne Beläge an Außen- und Innenfassaden.

Klammern

Ungerissener Beton,
Hohl- und Massivmauerwerk,
Porenbeton.

Technische Daten

Abmessungen

Referenzen	Produktreferenz	Abmessungen [d0xL] [mm]	Dicke. max. zu befestigendes Element [tfix] [mm]	Mindestbohrtiefe [h1] [mm]	Nenntiefe der Verankerung [hnom] [mm]	Dicke. Ministütze [hmin] [mm]	Schrauben-Ø [d] [mm]	Schraubenlänge [Lv] [mm]	Flansch-Ø [dr] [mm]
62200B0503000	TSS	Ø5x30	5	35	25	50	3.4	35	8.5
62200B0504000	TSS	Ø5x40	15	35	25	50	3.4	45	8.5
62200B0604000	TSS	Ø6x40	10	40	30	100	3.8	45	10
62200B0605000	TSS	Ø6x50	20	40	30	100	3.8	55	10
62200B0606000	TSS	Ø6x60	30	40	30	100	3.8	65	10
62200B0608000	TSS	Ø6x80	50	40	30	100	3.8	85	10
62200B0806000	TSS	Ø8x60	20	50	40	100	4.8	65	12
62200B0808000	TSS	Ø8x80	40	50	40	100	4.8	85	12
62200B0810000	TSS	Ø8x100	60	50	40	100	4.8	105	12
62200B0812000	TSS	Ø8x120	80	50	40	100	4.8	125	12
62200B0814000	TSS	Ø8x140	100	50	40	100	4.8	145	12

* non couvert par le marquage CE

Berechnungswerte – Isolierter Anker – Kein Randabstand

	Designwerte – 1 Anker – Kein Randabstand
	Berechnungswerte - Ungerissener Beton (3)
	Spannung – NRd (1)		Scherkraft – VRd (1-2)
Referenzen	C20/25 [kN]	Vollziegel [kN]	C20/25 [kN]	Vollziegel [kN]	Biegemoment MRd [Nm]
62200B0503000	0.23	0.2	0.6	0.6	-
62200B0504000	0.23	0.2	0.6	0.6	-
62200B0604000	0.6	0.36	0.6	0.6	-
62200B0605000	0.6	0.36	0.6	0.6	-
62200B0606000	0.6	0.36	0.6	0.6	-
62200B0608000	0.6	0.36	0.6	0.6	-
62200B0806000	0.6	0.45	1.2	1.2	-
62200B0808000	0.6	0.45	1.2	1.2	-
62200B0810000	0.6	0.45	1.2	1.2	-
62200B0812000	0.6	0.45	1.2	1.2	-
62200B0814000	0.6	0.45	1.2	1.2	-
62202B0604000	-	-	-	-	-
62204B0604000	-	-	-	-	-

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3 N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

* Nicht durch ETE abgedeckt

Durchführung

Montage

Percer et nettoyer

Insérer la cheville

Enfoncer au marteau

Cheville dans le béton

Mittelpunkte und Randabstände

Referenzen	Produktreferenz	Abmessungen [d0xL] [mm]	Minimaler Randabstand [cmin] [mm]	Minimaler Achsabstand [smin] [ mm ]
62200B0503000	TSS	Ø5x30	50	50
62200B0504000	TSS	Ø5x40	50	50
62200B0604000	TSS	Ø6x40	100	100
62200B0605000	TSS	Ø6x50	100	100
62200B0606000	TSS	Ø6x60	100	100
62200B0608000	TSS	Ø6x80	100	100
62200B0806000	TSS	Ø8x60	100	100
62200B0808000	TSS	Ø8x80	100	100
62200B0810000	TSS	Ø8x100	100	100
62200B0812000	TSS	Ø8x120	100	100
62200B0814000	TSS	Ø8x140	100	100
62202B0604000	TSS	Ø6x40	100	100
62204B0604000	TSS	Ø6x40	100	100

* Nicht durch ETE abgedeckt

Montagedaten

Referenzen	Produktreferenz	Abmessungen [d0xL] [mm]	Bohr-Ø [d0] [mm]	Mindestbohrtiefe [h1] [mm]	Ep. Mini-Unterstützung [hmin] [mm]
62200B0503000	TSS	Ø5x30	5	35	50
62200B0504000	TSS	Ø5x40	5	35	50
62200B0604000	TSS	Ø6x40	6	40	100
62200B0605000	TSS	Ø6x50	6	40	100
62200B0606000	TSS	Ø6x60	6	40	100
62200B0608000	TSS	Ø6x80	6	40	100
62200B0806000	TSS	Ø8x60	8	50	100
62200B0808000	TSS	Ø8x80	8	50	100
62200B0810000	TSS	Ø8x100	8	50	100
62200B0812000	TSS	Ø8x120	8	50	100
62200B0814000	TSS	Ø8x140	8	50	100
62202B0604000	TSS	Ø6x40	-	50	100
62204B0604000	TSS	Ø6x40	-	50	100
