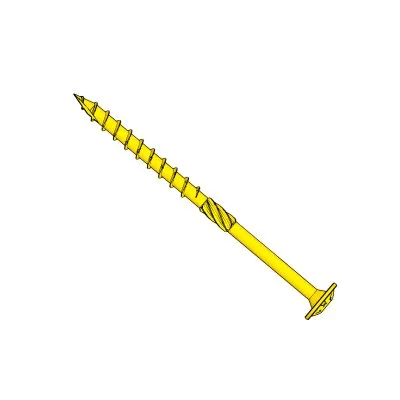

Konstruktionsholzschraube mit flachem Kopf – SWW6.0X100 - Réf. 75384

AUF LAGER
Sofortiger Versand verfügbar für 2 Einheiten verfügbar.
15€90
  inkl. MWST  / Box mit 100 Schrauben
    • 6mm
    • 100mm
    • Tête plate
    • 70mm
    • 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
    • SIMPSON Strong-Tie
    • Box mit 50 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    75384
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Durchmesser des Kopfs
    14mm
  • Kopfform
    T-30
  • Maximale Dicke des zu befestigenden Holzes (tfix)
    30mm

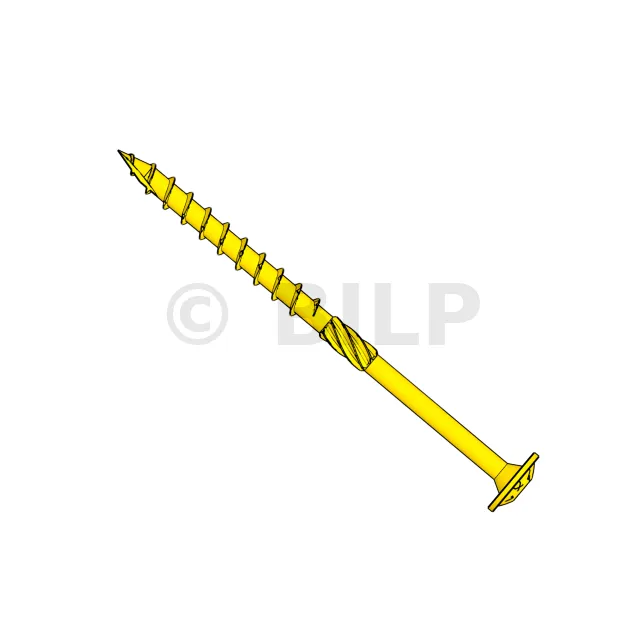

Flachkopf-Konstruktionsholzschraube - SWW

SWW-Flachkopf-Teilgewinde-Strukturholzschrauben aus der Solid-Drive™-Reihe sind Strukturschrauben, die in verschiedenen Größen erhältlich sind und für CLT- oder Brettschichtholzkonstruktionen sowie für alle Ihre Holzkonstruktionen im Innenbereich konzipiert sind.

Vorteile

  • Breiter Kopf für starken Widerstand beim Überkreuzen des Kopfes,
  • Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
  • Gelb verzinkter Stahl für den Einsatz im Innenbereich und in trockenen Umgebungen,
  • Splitterschutzspitze Typ 17 für besseres Einleiten des Schraubens,
  • Asymmetrisches Gewinde mit großer Steigung und Kerbung für bessere Reißfestigkeit,
  • Reibahle reduziert die Reibung beim Einsetzen,
  • Vorbohren nicht erforderlich
  • Splitterfreies Sekundärgewinde: perfekter Starter auch in hartem Holz
  • In jeder Box wird 1 Torx-Schraubendreherbit geliefert.

Gegenstand

  • 5 µm gelber elektroverzinkter Stahl,
  • Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Anwendungen

  • Verbindung zwischen CLT-Wänden, CLT-Boden auf CLT-Wand, CLT-Platte auf Balken,
  • Paneel an der Wand, Halbholzmontage, Holzrahmen.

Abmessungen
RéférencesDimensions des fixations [mm]
d l tfix dh d1 lg Embout
SWW6.0X60 75382 6 60 20 14 3.8 42 T-30
SWW6.0X80 75383 6 80 30 14 3.8 50 T-30
SWW6.0X100 75384 6 100 30 14 3.8 70 T-30
SWW6.0X120 75385 6 120 60 14 3.8 70 T-30
SWW6.0X140 75386 6 140 70 14 3.8 70 T-30
SWW6.0X160 75387 6 160 90 14 3.8 70 T-30
SWW6.0X180 75388 6 180 110 14 3.8 70 T-30
SWW6.0X200 75389 6 200 130 14 3.8 70 T-30
SWW8.0X80 75395 8 80 30 22.2 5.3 50 T-40
SWW8.0X100 75396 8 100 50 22.2 5.3 50 T-40
SWW8.0X120 75397 8 120 40 22.2 5.3 80 T-40
SWW8.0X140 75398 8 140 60 22.2 5.3 80 T-40
SWW8.0X160 75399 8 160 80 22.2 5.3 80 T-40
SWW8.0X180 75400 8 180 100 22.2 5.3 80 T-40
SWW8.0X200 75401 8 200 120 22.2 5.3 80 T-40
SWW8.0X220 75402 8 220 140 22.2 5.3 80 T-40
SWW8.0X240 75403 8 240 160 22.2 5.3 80 T-40
SWW8.0X260 75404 8 260 180 22.2 5.3 80 T-40
SWW8.0X280 75405 8 280 200 22.2 5.3 80 T-40
SWW8.0X300 75406 8 300 220 22.2 5.3 80 T-40
SWW8.0X320 75407 8 320 240 22.2 5.3 80 T-40
SWW8.0X340 75408 8 340 260 22.2 5.3 80 T-40
SWW8.0X360 75409 8 360 280 22.2 5.3 80 T-40
SWW8.0X400 75411 8 400 320 22.2 5.3 80 T-40
SWW10.0X120 76913 10 120 70 25.9 6.3 50 T-40
SWW10.0X140 76914 10 140 60 25.9 6.3 80 T-40
SWW10.0X160 75412 10 160 80 25.9 6.3 80 T-40
SWW10.0X180 75413 10 180 100 25.9 6.3 80 T-40
SWW10.0X200 75414 10 200 120 25.9 6.3 80 T-40
SWW10.0X220 75415 10 220 140 25.9 6.3 80 T-40
SWW10.0X240 75416 10 240 160 25.9 6.3 80 T-40
SWW10.0X260 75417 10 260 180 25.9 6.3 80 T-40
SWW10.0X280 75418 10 280 200 25.9 6.3 80 T-40
SWW10.0X300 75419 10 300 220 25.9 6.3 80 T-40
SWW10.0X320 75420 10 320 240 25.9 6.3 80 T-40
SWW10.0X340 75421 10 340 260 25.9 6.3 80 T-40
SWW10.0X360 75422 10 360 280 25.9 6.3 80 T-40
SWW10.0X400 75424 10 400 320 25.9 6.3 80 T-40

Charakteristische Eigenschaften

ReferenzenCharakteristische Eigenschaften
Charakteristisches plastisches Fließmoment - My,k [Nm] Charakteristischer Auszugswiderstandsparameter - fax,k,90° [N/mm²] Charakteristischer Widerstandsparameter am Kopfübergang - fhead,k [N/mm²] Charakteristischer Widerstand bei Zug - ftens,k [kN] Charakteristischer Widerstand bei Torsion - ftor,k [Nm] Torsionsverhältnis
SWW6.0X60 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X80 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X100 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X120 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X140 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X160 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X180 10.5 13 16.1 12.3 11 ≥ 1,5
SWW6.0X200 10.5 13 16.1 12.3 11 ≥ 1,5
SWW8.0X80 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X100 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X120 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X140 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X160 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X180 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X200 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X220 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X240 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X260 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X280 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X300 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X320 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X340 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X360 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW8.0X400 25.9 12.6 10.5 23.7 27.4 ≥ 1,5
SWW10.0X120 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X140 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X160 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X180 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X200 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X220 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X240 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X260 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X280 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X300 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X320 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X340 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
SWW10.0X400 43.7 12.2 10.2 33.8 48.9 ≥ 1,5
