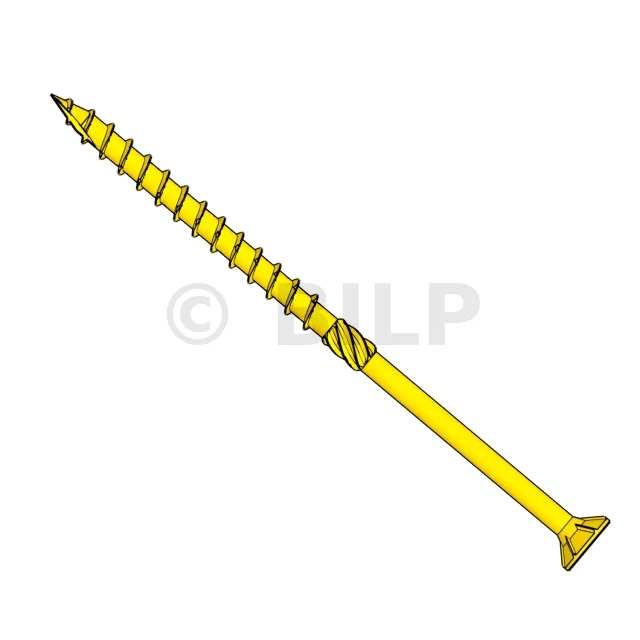

Strukturelle Holzschraube - Senkkopf - Teilgewinde - SWC8X160 - Réf. 75356

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
39€90
  inkl. MWST  / boite de 50 vis
    • 8mm
    • 160mm
    • 80mm
    • 5 µm gelb verzinkter Stahl, dichromatiert nach DIN EN ISO 2081
    • SIMPSON Strong-Tie
    • Box mit 50 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    75356
  • Herstellung
    française
  • Kopfform
    T-40
  • Durchmesser des Kopfs
    14.6mm
  • Maximale Dicke des zu befestigenden Holzes (tfix)
    80mm

Senkkopf-Bauholzschraube – SWC

Die SWC-Senkkopf-Holzschraube mit Teilgewinde aus der Solid-Drive™-Reihe ist eine Strukturschraube, die in mehreren Größen erhältlich ist und für CLT- und Brettschichtholzkonstruktionen sowie für Holzkonstruktionen im Innenbereich entwickelt wurde.

Vorteile

  • Senkkopf mit Rillen unter dem Kopf für ein spanfreies Finish,
  • Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
  • Splitterschutzspitze Typ 17 für besseres Einleiten des Schraubens,
  • Reibahle reduziert die Reibung beim Einsetzen,
  • Asymmetrisches Gewinde mit großer Steigung und Kerbe für bessere Reißfestigkeit,
  • Vorbohren nicht erforderlich.
  • Splitterfreies Sekundärgewinde: perfekter Starter auch in hartem Holz,
  • In jeder Box wird 1 Torx-Schraubendreherbit geliefert.

Gegenstand

  • Gelber galvanisch verzinkter Stahl 5 µm,
  • Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Anwendung

  • Verbindung zwischen CLT-Wänden, CLT-Boden auf CLT-Wand, CLT-Platte auf Balken,
  • Paneel an der Wand, Halbholzmontage, Holzrahmen.

Technische Daten

Abmessungen
ReferenzenAbmessungen [mm]
d l tfix dh d1 lg Tip
SWC6.0X200 75346 6 200 130 11.8 3.8 70 T-30
SWC8.0X80 75352 8 80 30 14.6 5.3 50 T-40
SWC8.0X100 75353 8 100 50 14.6 5.3 50 T-40
SWC8.0X120 75354 8 120 40 14.6 5.3 80 T-40
SWC8.0X140 75355 8 140 60 14.6 5.3 80 T-40
SWC8.0X160 75356 8 160 80 14.6 5.3 80 T-40
SWC8.0X180 75357 8 180 100 14.6 5.3 80 T-40
SWC8.0X200 75358 8 200 120 14.6 5.3 80 T-40
SWC8.0X220 75359 8 220 140 14.6 5.3 80 T-40
SWC8.0X240 75360 8 240 160 14.6 5.3 80 T-40
SWC8.0X260 75361 8 260 180 14.6 5.3 80 T-40
SWC8.0X280 75362 8 280 200 14.6 5.3 80 T-40
SWC8.0X300 75363 8 300 220 14.6 5.3 80 T-40
SWC8.0X320 75364 8 320 240 14.6 5.3 80 T-40
SWC8.0X340 75365 8 340 260 14.6 5.3 80 T-40
SWC8.0X360 75366 8 360 280 14.6 5.3 80 T-40
SWC8.0X400 75368 8 400 320 14.6 5.3 80 T-40
SWC10.0X120 76917 10 120 70 17.8 6.3 50 T-40
SWC10.0X140 76918 10 140 60 17.8 6.3 80 T-40
SWC10.0X160 75369 10 160 80 17.8 6.3 80 T-40
SWC10.0X180 75370 10 180 100 17.8 6.3 80 T-40
SWC10.0X200 75371 10 200 120 17.8 6.3 80 T-40
SWC10.0X240 75373 10 240 160 17.8 6.3 80 T-40
SWC10.0X260 75374 10 260 180 17.8 6.3 80 T-40
SWC10.0X280 75375 10 280 200 17.8 6.3 80 T-40
SWC10.0X300 75376 10 300 220 17.8 6.3 80 T-40
SWC10.0X320 75377 10 320 240 17.8 6.3 80 T-40
SWC10.0X340 75378 10 340 260 17.8 6.3 80 T-40
SWC10.0X360 75379 10 360 280 17.8 6.3 80 T-40
SWC10.0X400 75381 10 400 320 17.8 6.3 80 T-40

Charakteristische Eigenschaften

ReferenzenCharakteristische Eigenschaften
Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90°] [ N/mm²] Charakteristischer Kopfkreuzungswiderstandsparameter – fhead,k [fhead.k] [N/mm²] Charakteristischer Zugwiderstandsparameter – ftens,k [ftens.k] [kN] Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] Torsionsverhältnis
SWC6.0X200 10.5 13 11.9 12.3 11 ≥ 1,5
SWC8.0X80 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X100 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X120 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X140 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X160 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X180 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X200 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X220 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X240 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X260 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X280 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X300 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X320 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X340 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X360 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC8.0X400 25.9 12.6 12.5 23.7 27.4 ≥ 1,5
SWC10.0X120 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X140 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X160 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X180 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X200 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X240 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X260 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X280 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X300 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X320 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X340 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X360 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
SWC10.0X400 43.7 12.2 11.2 33.8 48.9 ≥ 1,5
