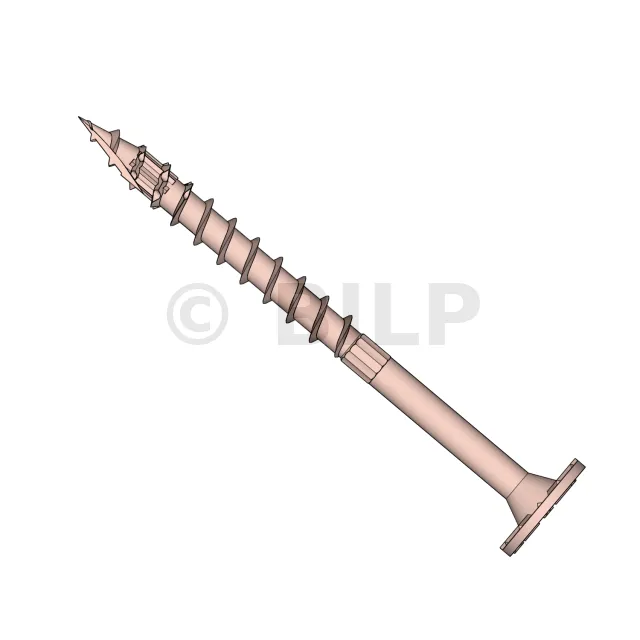

SDWS-Holzschraube für Außenkonstruktionen – Durchmesser 8 mm
Die Konstruktionsholzschraube SDWS wurde dank einer doppelten Barrierebeschichtung speziell für die Montage von Holzelementen im Außenbereich entwickelt. Jedem Schraubenkarton liegt ein T40-Bit bei.
SDWS EXTERIOR Konstruktionsholzschraube – Durchmesser 8 mm
Die Konstruktionsholzschraube SDWS wurde dank einer doppelten Barrierebeschichtung speziell für die Montage von Holzelementen im Außenbereich entwickelt.
Merkmale
Gegenstand
- Gehärteter Stahl und doppelte Barrierebeschichtung.
Vorteile
- Flacher Kopf: reduziert Handhabungs- und Installationsprobleme,
- Reibahle: verhindert die Erwärmung der Schraube beim Einbau,
- Teilgewinde: optimales Zusammenziehen der verschiedenen Falten,
- Hohe Scherleistung: ermöglicht einen größeren Abstand zwischen den Schrauben,
- Die patentierte SawTooth™-Spitze gewährleistet ein schnelles Einsetzen, reduziert das Installationsdrehmoment und macht bei den meisten Anwendungen das Vorbohren überflüssig.
- Der tiefe Sternkopf verbessert die Schraubenführung und die Lebensdauer des Bits.
Anwendungen
Unterstützung
- Rahmenholz,
- Massivholz.
Einsatzbereiche
- Befestigung mehrerer Holzelemente (Rahmenpfosten usw.).
Technische Daten
Abmessungen
- 1 : Rostfreies Aluminiumprofil
Die Eckverstärkung erfolgt durch ein gelochtes Edelstahl- oder Aluminiumprofil.
- 1 : Grundierung oder Haftbrücke
Die erste Schicht, 8 bis 10 mm dick, wird direkt auf die Außenfläche der Platten gespritzt : dies ist die Grundierung oder Haftbrücke.
| Referenzen | Abmessungen [mm] | |||||
|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Tip | |
| SDWS08X75DB | 8 | 75 | 19.4 | 5.2 | 37 | T-40 |
| SDWS08X100DB | 8 | 100 | 19.4 | 5.2 | 59 | T-40 |
| SDWS08X126DB | 8 | 126 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X151DB | 8 | 151 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X202DB | 8 | 202 | 19.4 | 5.2 | 69 | T-40 |
| SDWS08X252DB | 8 | 252 | 19.4 | 5.2 | 69 | T-40 |
Charakteristische Eigenschaften
| Referenzen | Charakteristisches plastisches Fließmoment [My.k] [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [fax.k.90° ] [N/ mm²] | Charakteristischer Kopfkreuzungswiderstandsparameter - fhead,k [fhead.k] [N/mm²] | Charakteristischer Zugwiderstandsparameter - ftens,k [ftens.k] [kN] | Charakteristischer Torsionswiderstand - ftor,k [ftor.k] [Nm] |
|---|---|---|---|---|---|
| SDWS08X75DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X100DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X126DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X151DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X202DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
| SDWS08X252DB | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Einrichtung
- SDWS-Schrauben lassen sich einfach mit einem langsamen Schraubendreher (Drehzahl kleiner oder gleich 2500 U/min) und einem T40-Bit (in jeder Schraubenschachtel enthalten) installieren.
- Kein Vorbohren notwendig,
- Um andere Montageelemente oder Holzfehler zu vermeiden, können die Schrauben bis zu 75 mm verschoben werden,
- Eine versetzte Befestigung ist nicht zwingend erforderlich: gleiche Leistung, wenn nur eine Seite belastet wird.
