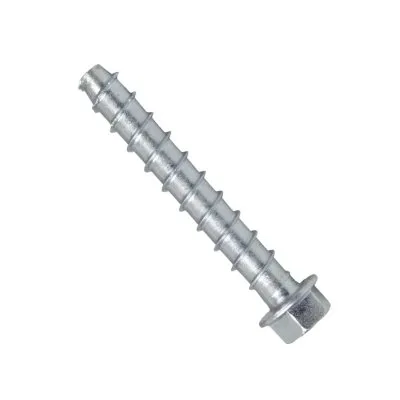

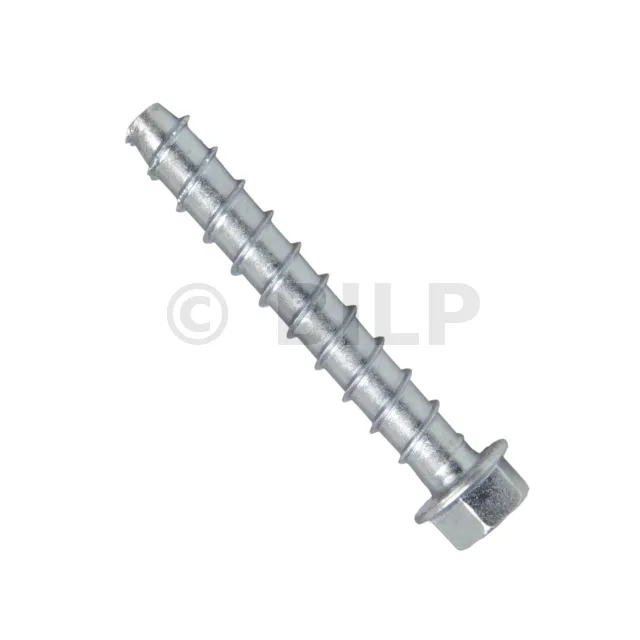

Betonschraube Option 1 - THD M16-130/15  - Réf. THD16130

AUF LAGER
Sofortiger Versand verfügbar für 10 Einheiten verfügbar.
5€70
  inkl. MWST  / Box mit 10 Schrauben
    • 16mm
    • 130mm
    • 1 Schrauben
  • Andere Wahlmöglichkeiten

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Referenz
    THD16130
  • Herstellung
    französisch
  • Marke
    SIMPSON Strong-Tie
  • Material
    Elektroverzinkter Stahl.
  • Maximale Dicke der zu befestigenden Teile (tfix)
    15mm
  • Bohrdurchmesser [mm]
    16mm
  • Profondeur minimale de perçage
    130mm
  • Profondeur d’ancrage
    86mm
  • Ouverture de clé sur plat
    24mm
  • Couple de serrage [Tinst] [Nm]
    280
  • Impact clé à choc (7) [Nm]
    ≤ 515
  • Distance entraxes caractéristique (5) [mm]
    258mm
  • Distance entraxes minimale [mm]
    100mm
  • Distance au bord caractéristique [mm]
    129mm
  • Distance au bord minimale [mm]
    100mm
  • Epaisseur minimale du support [mm]
    180mm

Betonschraube Option 1 THD

Die THD-Betonschraube ist ein formschlüssiges Befestigungssystem für schwere Lasten in gerissenem und ungerissenem Beton. Sie ermöglicht eine schnellere Verarbeitung als Standarddübel für dauerhafte oder provisorische Anwendungen. Das sägezahnförmige Gewinde sorgt für einen leistungsstarken Halt.

Eigenschaften

Werkstoff

  • Elektroverzinkter Stahl.

Vorteile

  • Schnellere Verarbeitung als herkömmliche Dübel.
  • Ästhetische Befestigung dank des Sechskantkopfes.
  • Integrierte breite Unterlegscheibe für eine perfekte Auflage auf dem zu befestigenden Teil.
  • Demontierbare Schraube für temporäre Befestigungen.
  • Geringer Achsabstand und Randabstand.
  • Sofort belastbar.

Zertifizierung

Anwendung

Träger

  • Gerissener und ungerissener Beton.

Anwendungsbereich

  • Temporäre Befestigungen : Schalungsstützen, Absturzsicherungen
  • Schwere Befestigungen : Balkenschuhe, Maschinen, Geländer.
  • Serienmäßige Befestigungen : Kabelkanäle, Stadion- und Saalsitze, Handläufe, Racks und Konsolen.

Technische Daten

Abmessungen


flachenbündige Tür


ReferenzArtikelcodeGewindedurchmesser [mm]Länge [mm]Maximale Dicke des zu befestigenden Teils [mm]Maximaler Durchmesser des zu befestigenden Teils [mm]Bohrdurchmesser x minimale Bohrtiefe [mm]Verpackungseinheit
THD M8-70/5 THD08070 10.3 70 5 12 8 x 75 50
THD M8-80/15 THD08080 10.3 80 15 12 8 x 75 50
THD M8-120/55 THD08120 10.3 120 55 12 8 x 75 50
THD M8-140/75 THD08140 10.3 140 75 12 8 x 75 50
THD M8-160/95 THD08160 10.3 160 95 12 8 x 75 50
THD M10-80/5 THD10080 12.5 80 5 14 10 x 85 50
THD M10-90/15 THD10090 12.5 90 15 14 10 x 85 50
THD M10-100/25 THD10100 12.5 100 25 14 10 x 85 50
THD M10-120/45 THD10120 12.5 120 45 14 10 x 85 50
THD M10-140/65 THD10140 12.5 140 65 14 10 x 85 50
THD M10-160/85 THD10160 12.5 160 85 14 10 x 85 50
THD M10-170/95 THD10170 12.5 170 95 14 10 x 85 50
THD M12-110/15 THD12110 14.4 110 15 16 12 x 105 20
THD M12-130/35 THD12130 14.4 130 35 16 12 x 105 20
THD M12-150/55 THD12150 14.4 150 55 16 12 x 105 20
THD M12-190/95 THD12190 14.4 190 95 16 12 x 105 20
THD M16-130/15 THD16130 19.6 130 15 22 16 x 130 10
THD M16-150/35 THD16150 19.6 150 35 22 16 x 130 10

Berechnungswiderstand

ReferenzBerechnungswiderstand
Zugkraft - NRd [kN] Scherkraft - VRd [kN] Biegemoment - MRd [Nm]
Gerissener Beton Ungerissener Beton Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
THD M8-70/5 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-80/15 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-120/55 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-140/75 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M8-160/95 3.3 4.1 4.7 5.2 4.2 5.1 5.9 6.5 11.7 11.7 11.7 11.7 11.7 11.7 11.7 11.7 26.7
THD M10-80/5 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-90/15 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-100/25 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-120/45 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-140/65 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-160/85 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M10-170/95 4.2 5.1 5.9 6.5 5.8 7.1 8.2 9 18.3 18.3 18.3 18.3 18.3 18.3 18.3 18.3 52.7
THD M12-110/15 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-130/35 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-150/55 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M12-190/95 6.7 8.1 9.4 10.3 13.9 16.9 19.6 21.5 25.2 25.2 25.2 25.2 25.2 25.2 25.2 25.2 85.3
THD M16-130/15 13.9 16.9 19.6 21.5 16.7 20.3 23.5 25.8 38.3 46.7 46.7 46.7 46.7 46.7 46.7 46.7 214.9
THD M16-150/35 13.9 16.9 19.6 21.5 16.7 20.3 23.5 25.8 46.7 46.7 46.7 46.7 46.7 46.7 46.7 46.7 214.9

1) Die Designwiderstände wurden unter Verwendung der Teilsicherheitsbeiwerte für die in ETE-12/0060 angegebenen Widerstände berechnet.
2) Die empfohlenen Widerstände wurden unter Verwendung der Teilsicherheitsbeiwerte für die in ETA-12/0060 angegebenen Widerstände und mit einem Sicherheitsbeiwert für die Einwirkungen von γF=1.4 berechnet.
3) Die Lastwerte gelten für unverstärkten und verstärkten Beton mit einem Stababstand s ≥ 15 cm (beliebiger Durchmesser) oder mit einem Stababstand s ≥ 10 cm, wenn der Stabdurchmesser 10 mm oder kleiner ist.
4) Für kombinierte Zug- und Scherlasten oder Gruppen von Ankern und/oder bei Kanteneinfluss ist eine Berechnung nach ETAG001, Anhang C, Bemessungsverfahren A oder nach CEN/TS 1992-4 : 2009 Bemessungsverfahren A durchzuführen. Verankerungen, die dem Feuer ausgesetzt sind, müssen gemäß EOTA -TR 020 : 2004 oder CEN/TS 1992-4 : 2009 Anhang D berechnet werden. Our details see ETA-12/0060.
