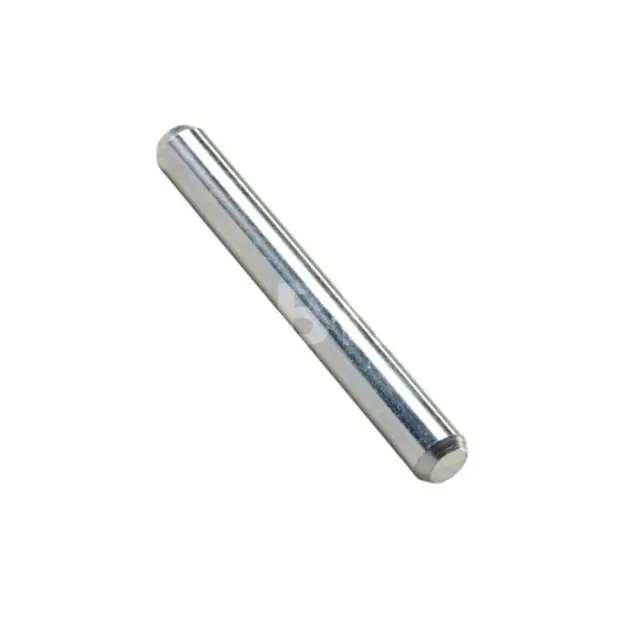

Stabdübel für T-Pfostenträger - Weiße elektrolytische Verzinkung
-
Referenz
-
Herstellungfranzösisch
-
MaterialStahl S235JR gemäß DIN EN 10025: 1993 Dichromatierte Endbearbeitung Zn12/C gemäß DIN EN ISO 2081.
-
MarkeSIMPSON Strong-Tie
-
Passende ProdukteTU16 - 28, TUB16 - TUB28, TUBS16 - TUBS28, ETNM, PPS, PPSDT & PPSR
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Stifte für Innenkernanschlüsse
Innenkern-Verbindungsstifte sind für die Lasttragfähigkeit der Strukturverbinder Simpson Strong-Tie von wesentlicher Bedeutung. Sie ergänzen interne Kernsteigbügel (ETNM, TU, TUB und CBH) und ermöglichen auch die Sockelsicherung von Stützen mit Innenkern.
Merkmale
Leistungserklärungen: FR-DoP-h10/0004
Gegenstand
- S235JR-Stahl gemäß NF EN 10025: 1993
- Verzinkte Oberfläche gemäß NF EN ISO 2081
Vorteile
- Abgeschrägtes Ende für einfacheres Eindringen in Holz,
- Elektroverzinkte Oberfläche, die der natürlichen Oberfläche von Holz ähnelt.
Anwendungen
Unterstützung
- Steigbügel mit Innenkern.
- Strukturelle Pfostenbasen.
Einsatzbereiche
- Kernverbinder befestigen.
Technische Daten
Abmessungen
Platzieren Sie die zweite Verkleidung unter Verwendung der ersten Reihe als Referenz. Wie bei der ersten Reihe immer an den Pfostenpositionen an die Wand nageln. Zeichnen Sie waagerechte Kreidelinien auf die Wand, um die Bezugslinien zu markieren, und achten Sie dabei darauf, dass sich bei jeder Reihe die Verkleidungen um 3 cm überlappen.
Perspektivische Ansichten ermöglichen es Ihnen, sich schnell in Bezug auf die Struktur zu positionieren und sich durch den Rest der Pläne zurechtzufinden. Die 4 Himmelsrichtungen werden im Allgemeinen verwendet, um sie zu benennen, nämlich NORD, SÜD, OST und WEST. Es ist möglich, diese Ansichten mit einem echten Bild auf dem Feld einzufügen.
Die Länge der Nadel entspricht der Breite des getragenen Kleidungsstücks.
Charakteristische Eigenschaften
| Charakteristische Eigenschaften | |
|---|---|
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [My.k] [Nm] |
| STD8X45-B | 22.7 |
| STD8X60-B | 22.7 |
| STD8X80-B | 22.7 |
| STD8x100-B | 22.7 |
| STD8X120-B | 22.7 |
| STD8X140-B | 22.7 |
| STD8X160-B | 22.7 |
| STD8X180-B | 22.7 |
| STD8X200-B | 22.7 |
| STD10X60-B | 40.6 |
| STD10X80-B | 40.60 |
| STD10X90-B | 40.60 |
| STD10X100-B | 40.6 |
| STD10X120-B | 40.6 |
| STD10X140-B | 40.6 |
| STD12X60-B | 65.2 |
| STD12X80-B | 65.2 |
| STD12X90-B | 65.2 |
| STD12X100-B | 65.2 |
| STD12X115-B | 65.2 |
| STD12X120-B | 65.2 |
| STD12X140-B | 65.2 |
| STD12X160-B | 65.2 |
| STD12X180-B | 65.2 |
| STD12X200-B | 65.2 |
| STD16X120-B | 137.8 |
| STD16X140-B | 137.8 |
| STD16x160-B | 137.8 |
| STD16X180-B | 137.8 |
| STD16X200-B | 137.8 |
| STD16X250-B | 137.8 |
Einrichtung
- Der Durchmesser der Pilotbohrung muss kleiner oder gleich dem Nenndurchmesser der Spindel sein.
- Die Fasen erleichtern das Einsetzen der Elemente in das Holz.
Die Pins sind an der Aufladung unserer Steckverbinder beteiligt. Die Umsetzungsempfehlungen der folgenden ETAs sollten beachtet werden: ETA-07/0125 (Innenkernbügel) und ETA-07/02850 (Pfostenträger).
Nachdem die Gewindestangen platziert wurden, lassen Sie sie etwa 3 bis 5 Minuten ruhen, damit die Pasta aushärten kann. Dann ersetzen Sie die Pfette durch die Gewindestangen, indem Sie sie mit einem Gewinde versehen. Bringen Sie die Unterlegscheiben und Muttern vorübergehend an den Stangen an. Nach einigen Stunden Aushärtung der Dichtung können Sie die Muttern vollständig anziehen.
Mit einer richtig dimensionierten Siebhülse (siehe hier) müssen Sie es nun in das Loch einsetzen und dabei darauf achten, dass das gebohrte Loch nicht zu groß ist. Bewegen Sie einfach die Siebhülse in das Loch und schauen Sie, ob es sich nicht zu sehr bewegt.
