Die Planung

Bruno

Voici un extrait gratuit du guide de construction :

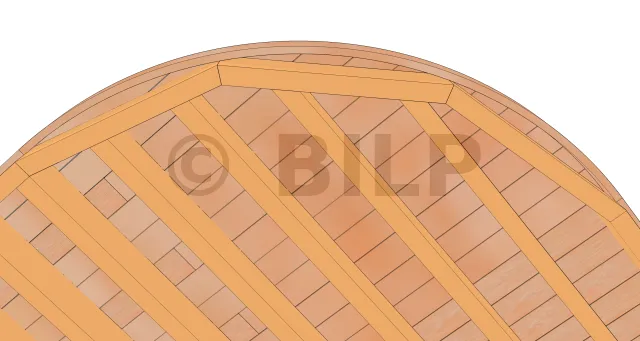

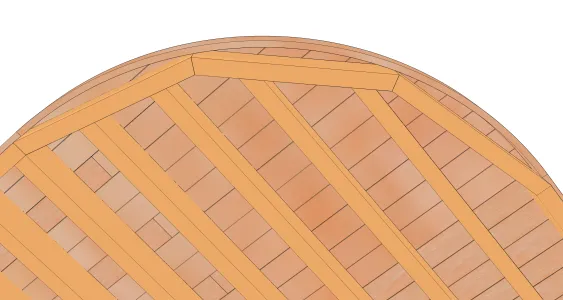

Die Wirkung der Rundung wird zum einen Teil durch das Rundschneiden der Terrassendielen erreicht, zum Anderen durch die Abschlusskante, die um die Rundung herum gebogen und befestigt wird. Aber auch die Unterkonstruktion ist sehr wichtig. Wir müssen eine gewisse Anzahl Balken am Rand anbringen, um uns der Rundung so weit wie möglich anzunähern. Die Anzahl und Länge der Randbalken sind zu berechnen. Dazu muss unbedingt eine Zeichnung angefertigt werden. Einfach auf der Baustelle zu improvisieren kommt nicht in Frage.



Zuerst benötigt man einen Grundriss, der die Maße der Terrasse, die Richtung der Terrassendielen und die Rundung angibt. Dann braucht man einen extra Plan für die Unterkonstruktion. Hier die Gegebenheiten, die zu berücksichtigen sind.

α : Winkel des Kreisausschnitts

Wir nehmen an, dass die Rundung Teil eines Kreises ist. Der Winkel α (alpha) entspricht der Öffnung dieses Kreises. Im Extremfall, wenn α = 360°, bauen Sie eine kreisrunde Plattform. Wenn Sie eine Rundung in einer rechtwinkligen Ecke der Plattform machen, dann α = 90°. Sie als Designer bestimmen diesen Winkel in Ihrem Hauptplan.

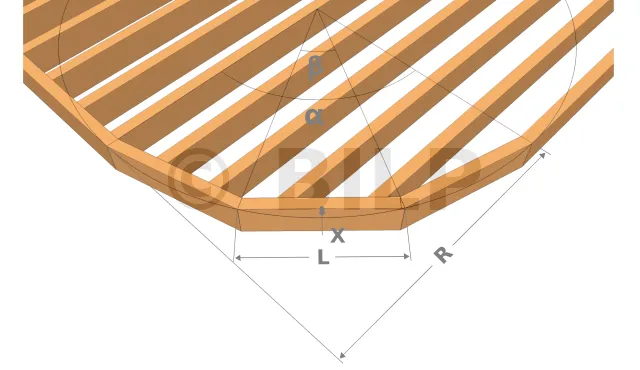

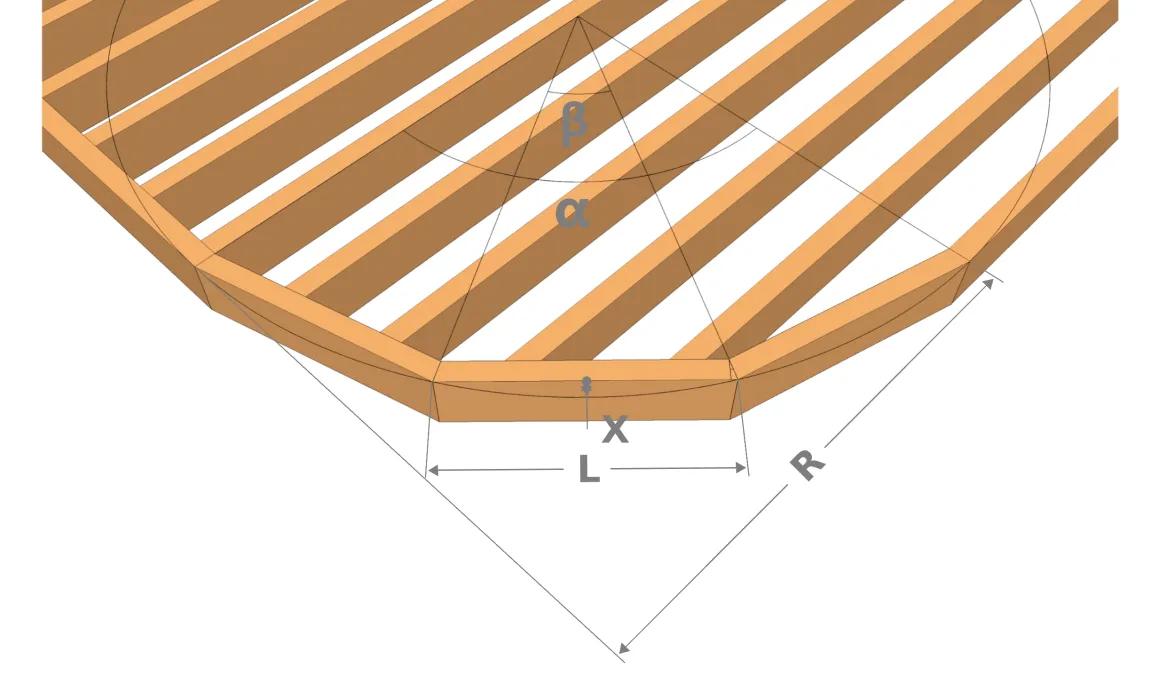

Winkel α, Radius R

R : Radius der Rundung

Je größer der Radius R ist, desto sanfter ist die Kurve. Je kleiner R ist, desto schwieriger ist es, die Abschlusskante herzustellen. Den Radius in Ihrem Grundriss bestimmen Sie selbst.

X : Abstand vom Balken zur Abschlusskante

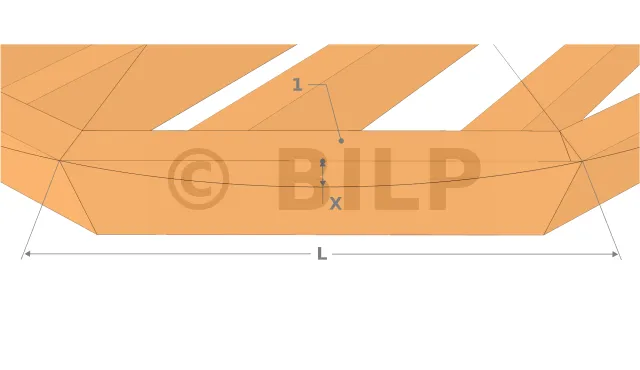

Abstand vom Balken zur Abschlusskante
  • 1 : Randbalken

Wenn man die Abschlusskante um die Rundung biegt, wird sie an den Balken, die gerade sind, befestigt. Dabei entsteht ein Abstand zwischen der Abschlusskante und den Randbalken. Dieser Abstand x darf nicht zu groß sein. Ratsam sind maximal 10 cm.

X=R.\left (1-cos \frac {\beta}{2}\right)

N : Zahl der Randbalken

Man teilt die Unterkonstruktion auf mehrere (N) Randbalken auf, damit sich diese der Rundung annähern. Je größer N ist, desto kleiner wird X , was wünschenswert ist. Aber die Herstellung wird dadurch aufwändiger und schwierige[...]
