Fall einer Plattform, die ein Viereck bildet

Bruno, Manitra, Langa

Hier ist die Schritt-für-Schritt-Methode zur Bestimmung der Struktur, Querschnitte und Spannweiten der Teile, aus denen die Holzplattform besteht.

Voici un extrait gratuit du guide de construction :

Sie werden bald feststellen, dass alle Parameter voneinander abhängig sind. Und es gibt nicht EINE Lösung, sondern mehrere. Vor allem müssen Sie sich mit den auf dem Markt erhältlichen Querschnitten von Balken und Trägern befassen. Letztendlich ist es eine Frage des Kompromisses, und Sie werden wahrscheinlich mehrere Berechnungsschleifen wiederholen müssen, um IHRE ideale Lösung zu finden.
Um die Abmessungen der Strukturteile zu bestimmen, gibt es mehrere Methoden, aber wir bieten Ihnen diese an :

Bestimmen Sie die Konfiguration der Vierecke

Ein Quadrilateral oder mehrere ? Als erste Annäherung ist darauf zu achten, dass die Spannweiten Ps und Pp 3 Meter nicht überschreiten.

Im Falle eines Baumhauses, das in einem Baum steht, haben wir ein einziges Viereck.

- Beispiel :
Zunächst entscheide ich mich für ein einziges Viereck, das den Abmessungen meiner zukünftigen Konstruktion entspricht, in der Annahme, dass ich Balken von 400 cm Länge und Tragbalken von 500 cm finden werde.

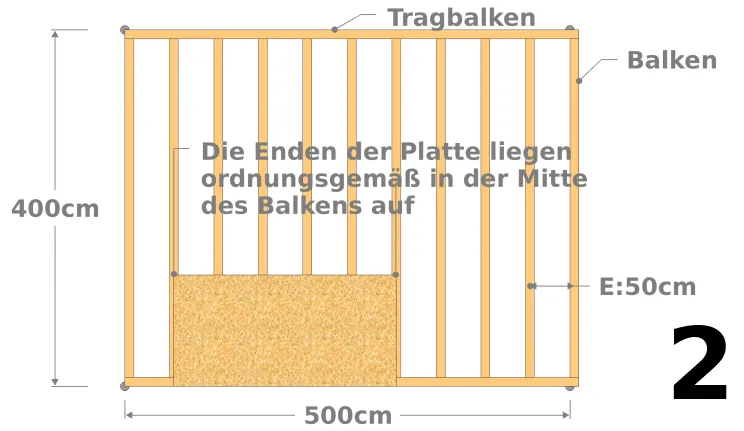

Bestimmen Sie den Achsabstand E

Siehe : Achsabstände der Balken bestimmen

- Beispiel :

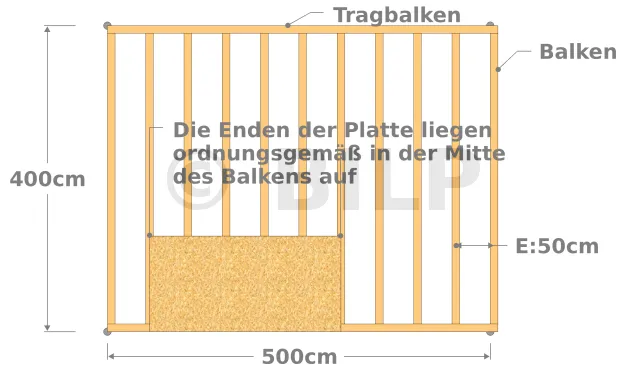

Ich plane, 18 mm dicke OSB-Platten zu installieren. Im folgenden Kapitel wird ein maximaler Achsabstand von 58 cm angegeben.Da meine Paneele jedoch 250 cm lang sind, wähle ich einen Mittenabstand von 50 cm (weniger als das max. , so dass die Enden der Paneele in der Mitte der Balken aufliegen.
Ich muss also die Standardabmessungen der Platten für Fußböden berücksichtigen.

Machen Sie eine erste Freihandskizze

unter Berücksichtigung der gewünschten Abmessungen der Plattform. Verteilen Sie die Balken entsprechend dem Achsabstand E. Zeichnen Sie an den Enden der Balken die Tragbalken ein. Der Abstand zwischen den Tragbalken entspricht der Spannweite Ps.

- Beispiel :
Bei der Konfiguration "1 Viereck" muss ich Balken mit einer Spannweite von etwa 400 cm haben. Der Schnittberechner zeigt mir einen Schnitt von 200mmx100mm. Ich kann suchen, aber ich kann solche Balken in der Nähe meines Hauses nicht finden. Also beschließe ich, eine Reihe von Zwischentragbalken hinzuzufügen, die die Spannweite der Balken auf 185 cm bringen. Der Taschenrechner zeigt mir einen Ausschnitt von 185x50. Mein Holzhändler bietet mir 150x40 in 2m Länge an. Ich schaue mit dem zweiten Rechner nach und finde eine maximale Spannweite von 192 cm. Es ist OK.

Sie kennen jetzt den Achsabstand E

Wenn Ihre Vierecke unterschiedliche Größen haben, wählen Sie die größte Spannweite Ps und dann Balkenquerschnitt bestimmen. Wenn dieser Querschnitt und die Länge Ps mit Balken übereinstimmen, die Sie tatsächlich kaufen können, gehen Sie zum nächsten Schritt. Falls nicht, beginnen Sie erneut mit Schritt 1 und reduzieren Sie die Größe des Vierecks entlang der Balkenachse, um die Ps-Spannweite zu verringern.

- Beispiel :

  • Ee1 = 50 - (4/2) = 48cm
  • Ee2 = 500 - (11-3)*50 - 48 - 4 = 48cm

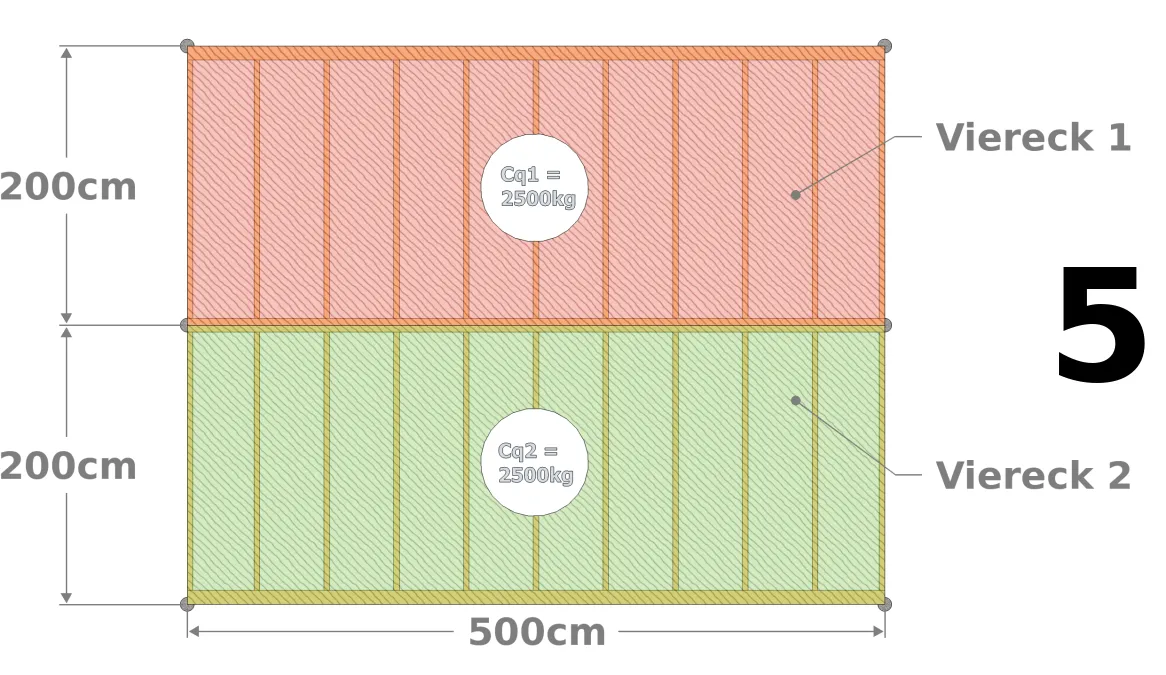

Sie kennen den E-Achsabstand und den Balkenquerschnitt.

können Sie die Achsabstände an den Enden bestimmen (siehe nächstes Kapitel).

- Beispiel :

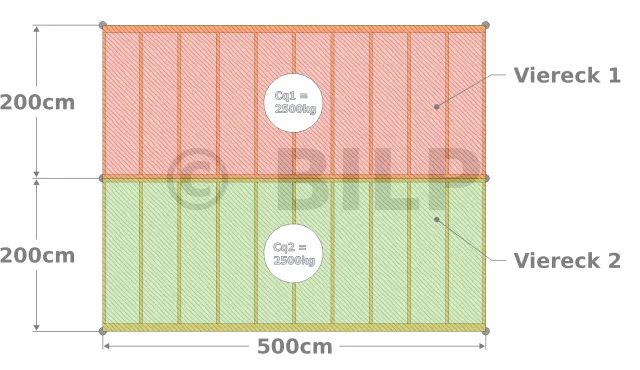

Cq1 = Cq2 = 2 x 5 x 250 = 2500kg

Sie kennen die Ps- und Pp-Spannweiten jedes Vierecks.

Berechnen Sie die Belastung auf jedem Viereck unter Berücksichtigung einer Belastung von 250 kg/m². Notieren Sie das Ergebnis in der Mitte jedes Vierecks auf Ihrer Skizze :
Cq = 250 . Pp . Ps

- Beispiel :

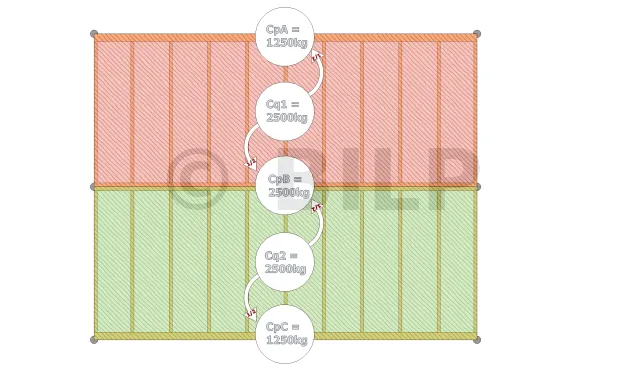

Die Tragbalken an den Enden erhalten eine halbe Last. Der Tragbalken erhält zwei Halblasten.

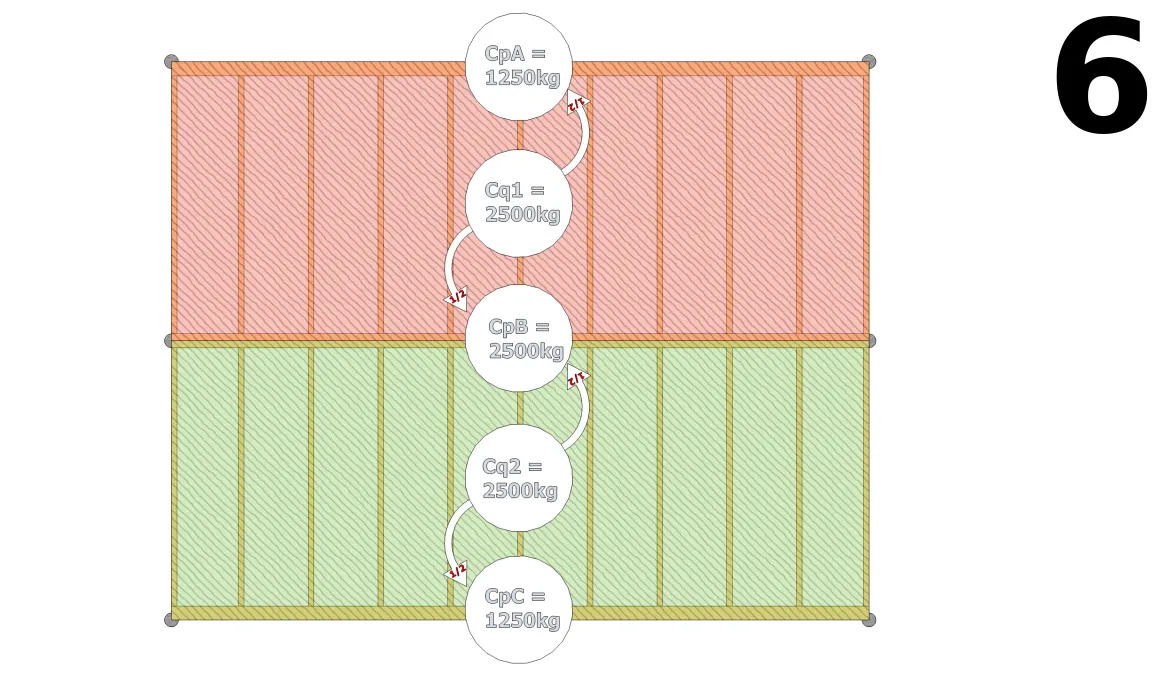

Bestimmen Sie die Belastung Cp an jedem Tragbalken

Siehe : Bestimmen Sie die Belastung Cp jedes Tragbalkens und notieren Sie es auf jedem Tragbalken Ihrer Skizze.

- Beispiel :

Bei einer Spannweite von 5 m und einem Cp von 2500 kg findet das Berechnungstool keinen möglichen Querschnitt. Außerdem sind die großen Teile, die ich im Handel finde, nicht mehr im Preis enthalten.

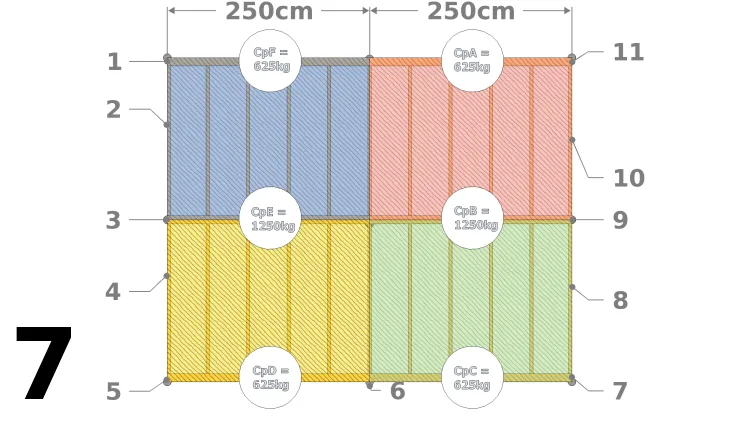

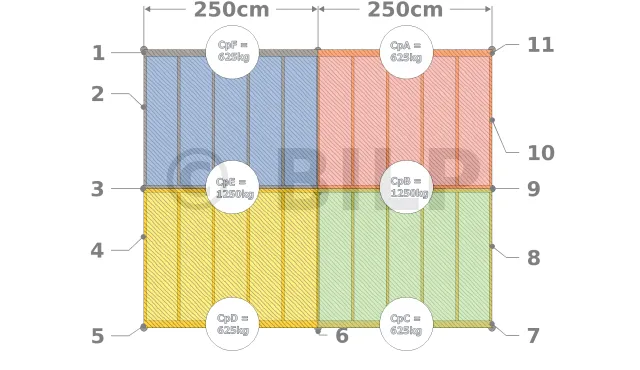

_Dann füge ich Stützpunkte in den Mittelpunkten der Balken hinzu ; das bedeutet eine Verdoppelung der Anzahl der Vierecke und eine Aufteilung der Last auf die Tragbalken und eine Halbierung der Spannweite.
Das Werkzeug zur Berechnung des Balkenquerschnitts zeigt mir einen Querschnitt von 200x75 an. Mein Händler bietet mir 70x190 in 205cm an. Toll, das Werkzeug zur Überprüfung der Spannweite sagt mir, dass ich bis zu 259 cm gehen kann.

Berechnen Sie für jeden Tragbalken den Querschnitt

Siehe : Berechnen und überprüfen Sie die Tragbalken und beachten Sie diesen Querschnitt auf dem Diagramm. Wenn dieser Querschnitt zu groß ist oder Sie nicht liefern können, setzen Sie einen Zwischenträger ein, d.h. erhöhen Sie die Anzahl der Vierecke. Zurück zu Schritt 3.

  • 9. Suchen Sie den wichtigsten Abschnitt und übernehmen Sie ihn für alle Tragbalken. Diese Standardisierung vereinfacht sowohl die Struktur als auch die Beschaffung.

Sie kennen nun die Eigenschaften des Balkens und der Tragbalken. Sie können einen detaillierten Plan erstellen.

[...]
