Fall einer Plattform, die eine Konstruktion mit einer tragenden Wand trägt

Bruno, Yvan

Um den Querschnitt der peripheren Balken zu bestimmen, die eine Konstruktion wie eine Hütte, einen Bungalow, einen Anbau usw. mit einer tragenden Wand tragen, müssen Sie das Berechnungswerkzeug Tragbalken prüfen verwenden. Dazu ist es unerlässlich, zunächst die permanenten Lasten aus dem Dach, der Wand, dem Boden, aber auch die Betriebslasten zu berechnen.

Hier finden Sie einen kostenlosen Auszug aus der Bauanleitung :

Randtragbalken sind unerlässlich, da sie die Lasten aufnehmen, die vom Dach und von der Wand, die sie tragen, kommen. Mit anderen Worten : Sie gewährleisten weitgehend die Stabilität der Konstruktion.

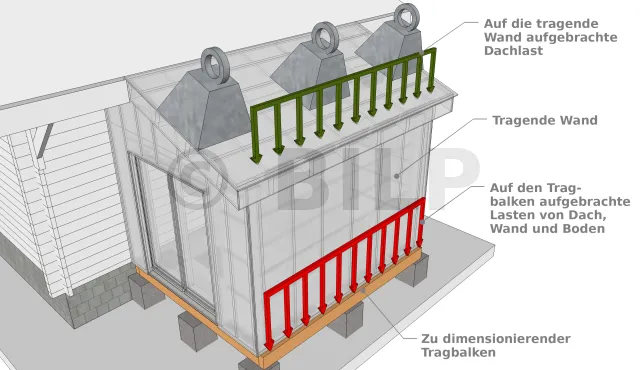

Es ist daher notwendig, die Lasten zu bestimmen, die auf die Einflussfläche der Tragbalken wirken, die sich unterhalb der tragenden Wände befinden, die das Dach tragen.


Die auf den Randtragbalken angewandten Lasten

Um den Querschnitt Ihrer Randtragbalken zu prüfen und korrekt zu bestimmen, haben wir Ihnen das Berechnungswerkzeug Träger prüfen zur Verfügung gestellt. Es ist ein universelles Werkzeug, mit dem Sie alle Elemente berechnen können, aus denen die Struktur Ihrer Holzkonstruktion besteht.

Mit diesem Werkzeug können Sie also überprüfen, ob die Merkmale der von Ihnen gewählten Träger (Art, Spannweite, Querschnitt) ausreichend sind oder nicht.



Dazu müssen Sie das Berechnungswerkzeug in 3 Schritten ausfüllen :

1. Merkmale des Teils :

  • Querschnitt des Teils
  • Umfang des Teils
  • Ständige Belastung des Werkstücks
  • Widerstandsklasse des Werkstücks
  • Wahl der Art der Belastung des Werkstücks

2. Last(en) auf dem Teil, wo Sie 4 mögliche Fälle haben :

  • Fall 1 : gleichmäßig verteilte Last
  • Fall 2 : 3 Punktlaste
  • Fall 3 : 2 Punktlaste
  • Fall 4 : 1 Punktlast

3. Installation des Teils :

  • Klasse der Dienstleistung
  • Dauer der Klasse
  • Art der Unterstützung
  • Art des Gebäudes
  • Art des Raumes

Um das Berechnungswerkzeug mit den richtigen Daten zu füllen, laden wir Sie ein, zuerst den Artikel über den Anleitung für die Verwendung des Werkzeugs "Tragbalken prüfen" zu konsultieren, in dem die einzufügenden Merkmale im Detail erläutert werden.

Nachdem Sie alle Merkmale ausgefüllt haben, führt das Tool die Berechnungen durch und informiert Sie, ob die Struktur, die Sie implementieren möchten, realisierbar ist oder nicht. Wenn die Merkmale nicht verifiziert werden, sind Sie dann verpflichtet, einige Änderungen vorzunehmen, z.B. am Abschnitt des Teils, an der Spannweite des Teils oder an der Widerstandsklasse usw.


Beispiel

Nehmen wir als Beispiel dieses Erweiterungsmodell, das im französischen Departement Isère in 800 m Höhe hergestellt wurde.

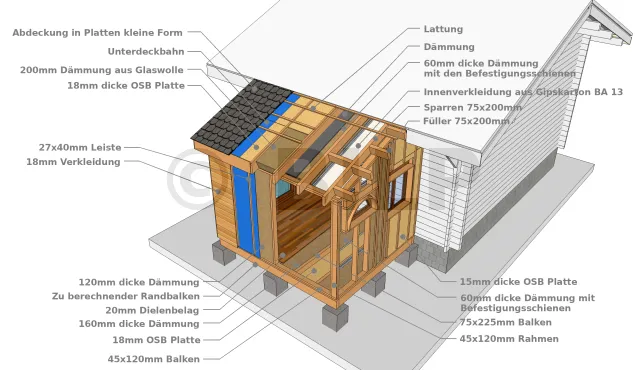

Die Elemente, aus denen die Erweiterung besteht

Berechnung der Last auf dem Dach

Beginnen Sie daher berechnen Sie die Last auf dem Dach mit dem Berechnungswerkzeug.

1. Belastung der Dacheindeckung

  • Art der Abdeckung : Platten kleine Form (einschließlich Leisten)
  • Abdecklast (daN/m²) = 55

2. Deckenbelastung

  • Deckentyp : OSB-Platte oder 18 mm-Partikel
  • Deckenlast (daN/m²) = 11

3. Laden der Isolierung

  • Art der Isolierung : Wärmeisolierende Glasfahne 200 mm
  • Dämmstoffbelastung (daN/m²) = 3,1

4. Klimatische Überlastung (Schnee)

  • Departement : 38 Isère
  • Höhe der Konstruktion (m) : 800

Das Ergebnis, das wir mit dem Berechnungswerkzeug erhalten, ist :

  • Gesamtlast : 219,1 daN/m²
  • davon strukturelle Belastung : 69,1 daN/m²
  • davon Klimatische Belastung : 150 daN/m²

Bestimmung der Dauerbelastung

Für alle Berechnungen nahmen wir ein Holz der Widerstandsklasse C18 mit Dichte ist 380 Kg/m3, um den schlimmsten Fall zu haben.

  • Das Eigengewicht des Rahmholzes, der Schwelle des Ringankers und der Schwelle

Ihr Querschnitt beträgt 45 x 120 [mm] mit einer Länge von 370 cm.

Eigengewicht des Rahmholzes = (380 [Kg/m3] x 0,045 [m] x 0,120 [m] ) / 3,70 [m] = 0,5546 Kg/m².
dennoch 1 daN = 1,02 kg
Eigengewicht des Rahmholzes = ( 0,5546 [Kg/m²] x 1 [daN] )/ 1,02 [Kg] = 0,544 daN/m² abgerundet auf 0,55 daN/m².

Da die Litzen den gleichen Querschnitt und ungefähr die gleiche Länge haben
=> Eigengewicht der Schwelle des Ringankers = 0,55 daN/m²
=> Eigengewicht des Rahmholzes = 0,55 daN/m²
=> Eigengewicht der Schwelle = 0,55 daN/m² 0,55 daN/m²

  • Eigengewicht des Rahmens

Der Querschnitt des Rahmens beträgt 45 x 120 [mm]. Sie haben einen Abstand von 58 cm für die Platzierung der Dämmung.

Eigengewicht des Rahmens = (380 [kg/m3] x 0,045 [m] x 0,120 [m] ) / 0,58 [m] = 3,54 kg/m².
Als 1 daN = 1,02 kg
=> Eigengewicht des Rahmens = ( 3,54 [Kg/m²] x 1 [daN] )/ 1,02 [Kg] = 3,471 daN/m² aufgerundet auf 3,48 daN/m².

  • Gewicht der Wandelemente
  • 120 mm dicke Dämmung zwischen den Ständern des Fachwerks = 2,70 daN/m².
  • 60 mm dicke Dämmung mit Befestigungsschienen = 7,10 daN/m²
  • Innenverkleidung aus Gipskartonplatten BA 13 = 9,30 Kg/m² = 9,12 daN/m²
  • OSB-Aussteifungsplatte in 15 mm = 9,00 daN/m²
  • Holzfassade 27 x 40 [mm] im Abstand von 58 cm = (380 [Kg/m3] x 0,027 [m] x 0,040 [m] ) / 0,58 [m] = 0,71 Kg/m² = 0,70 daN/m².
  • Außenverkleidung mit 18 mm Holzfassade = 9,00 daN/m²

=> Gewicht der Wandelemente = 2,70 [daN/m²] + 7,10 [daN/m²] + 9,12 [daN/m²] + 9,00 [daN/m²] + 0,70 [daN/m²] + 9,00 [daN/m²] = 37,62 daN/m².

  • Bodengewichte
  • 75 x 225 [mm] Balken im Abstand von 58 cm = (380 [Kg/m3] x 0,075 [m] x 0,225 [m] ) / 0,58 [m] = 11,06 Kg/m² = 10,85 daN/m².
  • Eigengewicht des Trägers 100 x 225 [mm] = (380 [Kg/m3] x 0,1 [m] x 0,225 [m] ) / 3,70 [m] = 2,32 Kg/m² = 2,28 daN/m².
  • Belag = 13.00 daN/qm
  • Dämmstoffdicke 160 mm = 2,90 daN/m²
  • OSB-Platte oder 18 mm-Partikel = 11,00 daN/m²

=> Gewicht des Fußbodens = 10,85 [daN/m²] + 2,28 [daN/m²] + 13,00 [daN/m²] + 2,90 [daN/m²] + 11,00 [daN/m²] = 40,03 daN/m²

  • Gewicht des Dachs
  • Strukturlast = 69.10 daN/m²
  • Eigengewicht der Sparren 75 x 200 mm im Abstand von 58 cm = (380 [Kg/m3] x 0,075 [m] x 0,200 [m] ) / 0,58 [m] = 9,83 Kg/m² = 9,64 daN/m².
  • 60 mm dicke Dämmung mit Befestigungsschienen = 7,10 daN/m²
  • Innenverkleidung aus Gipskartonplatten BA 13 = 9,30 Kg/m² = 9,12 daN/m²

=> Gewicht des Daches = 69,10 [daN/m²] + 9,64 [daN/m²] + 7,10 [daN/m²] + 9,12 [daN/m²] = 94.96 daN/m²

  • Die ständige Belastung des Ganzen

=> Ständige Belastung des Ganzen = 0,55 [daN/m²] + 0,55 [daN/m²] + 0,55 [daN/m²] + 0,55 [daN/m²] + 3,48 [daN/m²] + 37,62 [daN/m²] + 40,03 [daN/m²] + 94,96 [daN/m²] = 177,74 daN/m².

Die Oberfläche des Einflusses


Der Einflussbereich der Randbalken

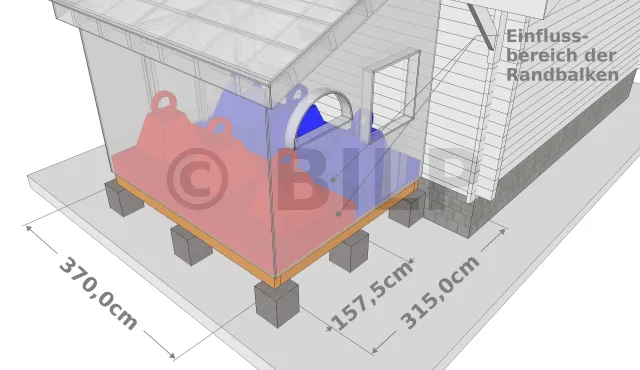

Um die auf die Randträger übertragenen Lasten zu erhalten, muss die von den Trägern beanspruchte Bodenfläche bestimmt werden, die als Einflussbereich bezeichnet wird.
Ein Holzboden ist nur in einer Richtung tragfähig, was bedeutet, dass die Bodenfläche parallel zu den beiden Trägerbalken in zwei gleiche Teile geteilt werden muss. Daher unterstützt ein Trägerbalken auf jeder Seite nur die Hälfte des Abstands.

Für unser[...]
