Fall einer einfachen Holzplattform (Holzterrasse oder Mezzanin)

Die Bestimmung der Eigenschaften von Tragbalken auf einer einfachen Holzplattform ist einfacher als bei Tragbalken, die eine tragende Wand tragen, da die zu berücksichtigenden Lasten (die Cp-Last) nur Betriebslasten und Dauerlasten aus Balken und Belägen sind.

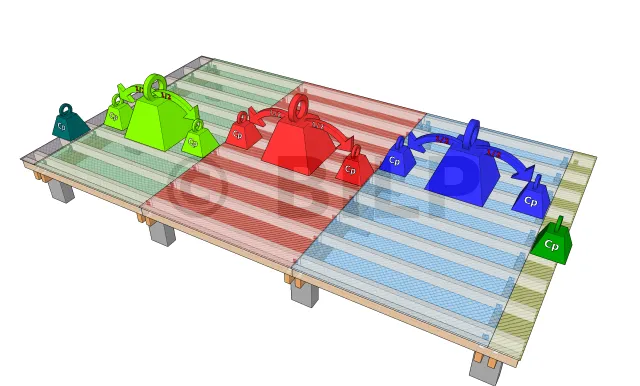

Bestimmung der verteilten Last Cp auf dem Tragbalken

Bestimmung der verteilten Last Cp auf dem Tragbalken

Um sie zu erhalten, ist es notwendig, die Einflussfläche des Tragbalkens zu kennen, d.h. die vom Tragbalken eingenommene Bodenfläche. Da ein Holzboden nur in einer Richtung tragfähig ist, trägt ein Tragbalken auf jeder Seite nur die Hälfte des Abstands.
Für weitere Einzelheiten können Sie den Artikel über die Bestimmung des Cp lesen.
Die Belastung Cp erhält man durch Multiplikation der Einflussfläche mit 250 kg/m².

Überprüfung der Tragbalken

Um die Überprüfung durchzuführen, müssen Sie das Werkzeug Tragbalken berechnen und überprüfen verwenden.
Bei diesem Werkzeug gibt es zwei Methoden :

• erste Methode : abhängig von der Spannweite des Tragbalkens und der verteilten Last Cp auf dem Tragbalken

• 2. Methode : abhängig vom Tragbalkenquerschnitt und der verteilten Last Cp auf dem Tragbalken

Um die Berechnung durchzuführen, müssen Sie einige Daten eingeben :

1. Methode : Zur Bestimmung des Querschnitts eines Tragbalkens

Sie müssen folgende hinzufügen :

• Verteilte Last auf dem Tragbalken Cp
• Pp Spannweite des Stützbalkens (der Abstand zwischen zwei Stützen)
• Biegsamkeit von Holz

Mit dieser Methode erhalten Sie den Mindestquerschnitt an Holz, den Sie mit den von Ihnen eingegebenen Merkmalen übernehmen können. Der angegebene Abschnitt ist ein Standardabschnitt, den Sie Ihren Lieferanten fragen müssen, ob er einen hat. Nachdem Sie den eigentlichen Abschnitt vom Lieferanten erhalten haben, raten wir Ihnen, den Umfang mit der 2. Methode zu überprüfen.

2. Methode : Um die Spannweite eines Tragbalkens zu berechnen

Das müssen Sie wissen :

• Breite b des Tragbalkens
• Höhe h des Tragbalkens
• Verteilte Last auf dem Tragbalken Cp
• Biegsamkeit von Holz

Diese Methode wird verwendet, um die maximale Spannweite zu berechnen, die der ausgewählte Tragbalken tragen kann.

Beispiel

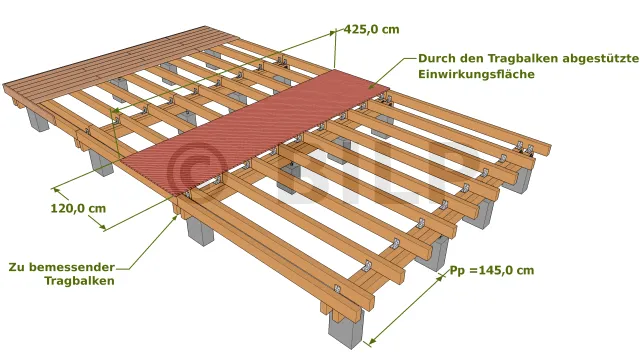

Nehmen wir das Beispiel dieser hölzernen Plattform mit verzangten Tragbalken, die mit verstellbaren Stützenfüßen vario PB31950 an Betonfundamentstein befestigt sind.

Merkmale, die für die Bemessung von Tragbalken bekannt sein müssen

Mit Hilfe des Werkzeugs Tragbalken berechnen und nachweisen :

So bestimmen Sie den Querschnitt eines Tragbalkens

• Verteilte Last Cp auf dem Tragbalken

Vom am stärksten beanspruchten Tragbalken getragene Fläche = 4,25 [m] x 1,20 [m] = 5,10 m²

=>Cp-Last = 5,10 [m²] x 250 [Kg/m²] = 1275 Kg

• Spannweite des Tragbalkens Pp [cm] = 145
• Flexibilität des Holzes : Flexibel

Durch Drücken von " Querschnitt berechnen" erhalten wir :

Querschnitt = 150x63 mm (min)
Bei einem Querschnitt von 150x63 und einer Cp-Last von 1500 kg kann die Spannweite bis zu 157 cm betragen

Daher ist ein Mindestquerschnitt von 150 x 63 [mm] anzunehmen

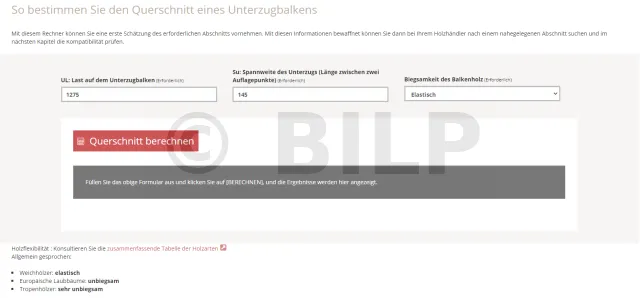

So bestimmen Sie den Querschnitt eines Tragbalkens

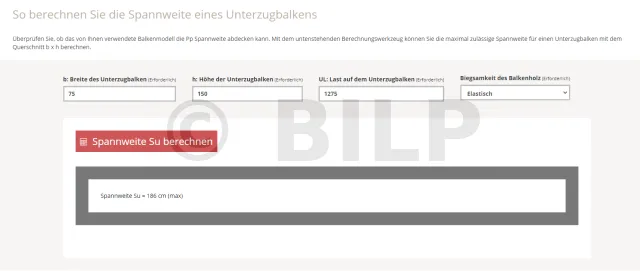

So berechnen Sie die Spannweite eines Tragbalkens

So berechnen Sie die Spannweite eines Tragbalkens

Da unser Lieferant ein flexibles Holz von 150 x 75 [mm] vorgeschlagen hat, ist der Querschnitt ausreichend, weil er größer i[...]
