Abstände zwischen den Stützen

Bruno, Manitra

Die Stützen müssen in einem bestimmten Abstand, der den Spannweiten der Träger und Balken der Plattform entspricht, angeordnet werden. Hier ist, wie man sie bestimmt

Voici un extrait gratuit du guide de construction :

Wie ordnen Sie die Sockel an ?

Die einfachste Lösung besteht darin, im Falle einer einfachen Plattform mit einem einzigen Viereck an jeder Ecke der Struktur einen Sockel anzubringen. Dies ist möglich bei kleinen Konstruktionen und wenn die Tragbalken der Holzplattform einen ausreichenden Querschnitt haben. Im Falle einer Plattform mit mehreren Vierecken gibt es an jeder Ecke des Vierecks eine Stütze. Tatsächlich bestimmen die Stützen die Größe des Vierecks.

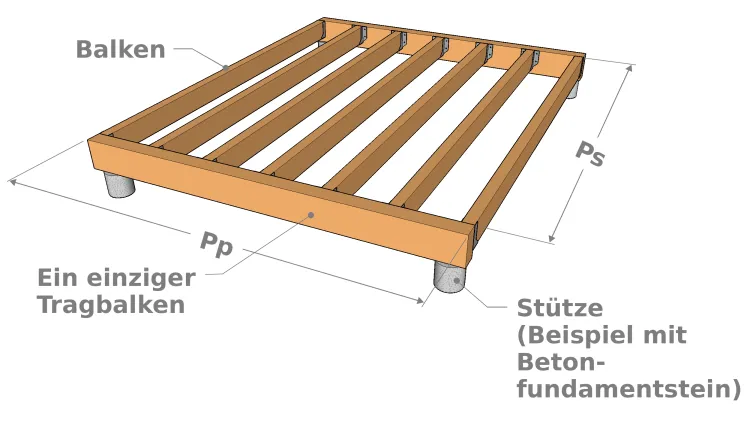

Vier Stützen unter einer Plattform

Dies ist die einfachste Konfiguration.

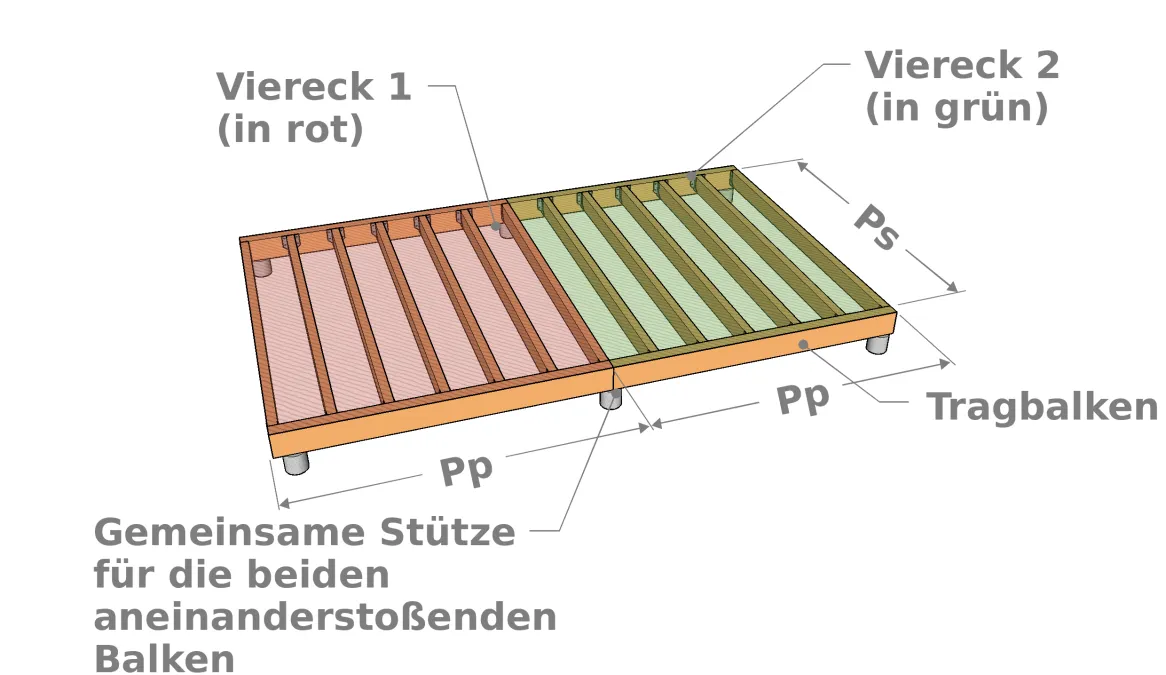

Fall einer Struktur mit mehreren Vierecken

es gibt Unterstützung an den Ecken jedes Vierecks.

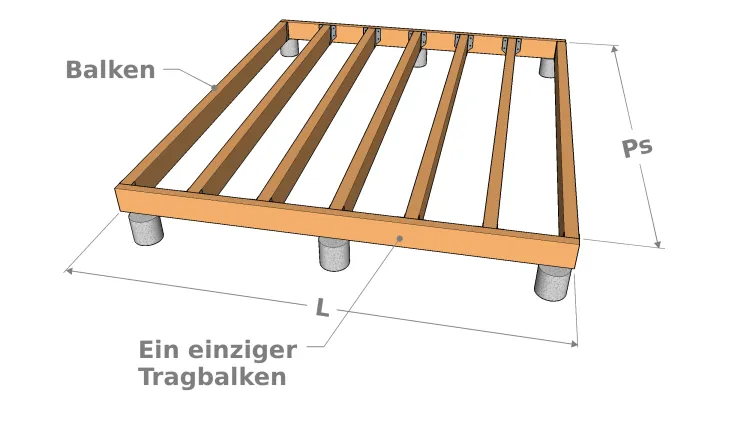

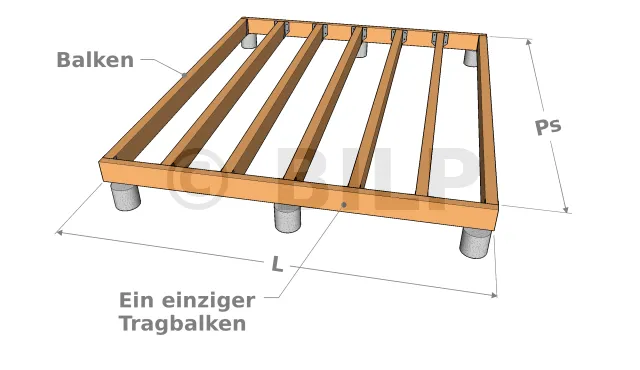

Verwechseln Sie nicht Länge und Spannweite

m nebenstehenden Beispiel beträgt die Länge des Tragbalkens 250 cm, aber seine Spannweite beträgt nur 210 cm. Es ist daher notwendig, einen Zwischensockel hinzuzufügen, um die Spannweite "sicherzustellen". Es gibt zwei Quadrilaterale, auch wenn am Ende nur ein Strahl steht.

Respektieren Sie die Spannweite

Weil ein maximaler Abstand zwischen den Sockeln eingehalten werden muss. Dies wird die "Spannweite" genannt. Es ist notwendig, die Spannweite der Tragbalken, aber auch die Spannweite der Balken zu berücksichtigen. Wenn der Abstand zwischen zwei Sockeln unter einem Tragbalken oder Balken die maximale Spannweite überschreitet, ist das nicht gut. Dann muss ein Zwischensockeln eingefügt werden, z.B. in der Mitte der beiden Sockeln, was die Spannweite um den Faktor zwei verringert.

Es ist notwendig, die Spannweite Pp der Tragbalken, aber auch die Spannweite Ps d[...]
