Einbau eines Rollgaragentors

bruno

Voici un extrait gratuit du guide de construction :

Wenn die Fläche Ihrer Garage relativ klein ist, ist die Entscheidung für ein Rollgaragentor eine sehr gute Lösung, da es keinen Platz einnimmt, wenn es sich öffnet oder schließt.

Im Allgemeinen gibt es zwei mögliche Installationsarten für ein Rollgaragentor : Aufputz- oder Paneelmontage. Da in unserer Garage keine Decke vorhanden ist, wird die Installation in einer Aufputzmontage erfolgen, bei der den Rollladenkasten an der Garagenwand befestigt wird.

Bei der Installation eines Aufputz-Rollgaragentors kann der Kasten sowohl innen als auch außen befestigt werden. Aus ästhetischen Gründen ist es jedoch vorzuziehen, den Kasten in der Garage zu montieren.

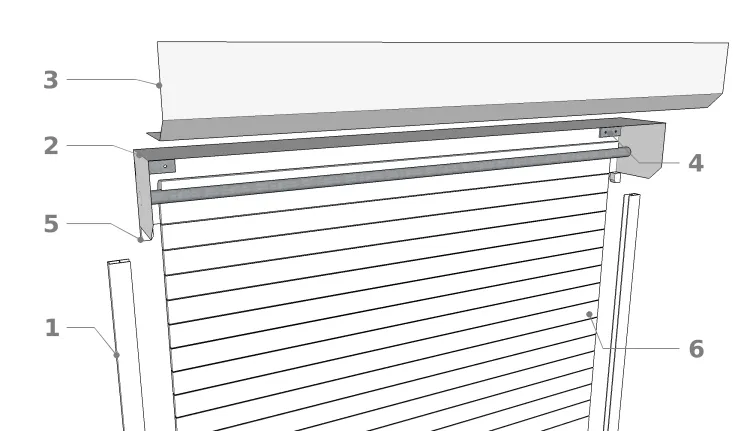

Bauelemente eines Rollgaragentors
  • 1 : Führungschiene
  • 2 : obere Kastendecke
  • 3 : unteren Kastendecke
  • 4 : Kastenbefestigung
  • 5 : Haltezapfen
  • 6 : Tür

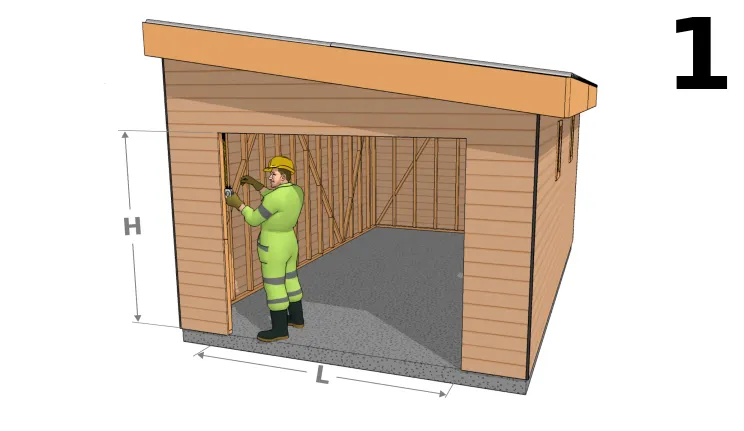

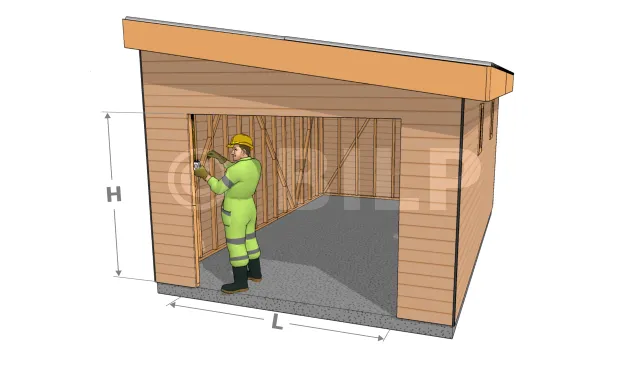

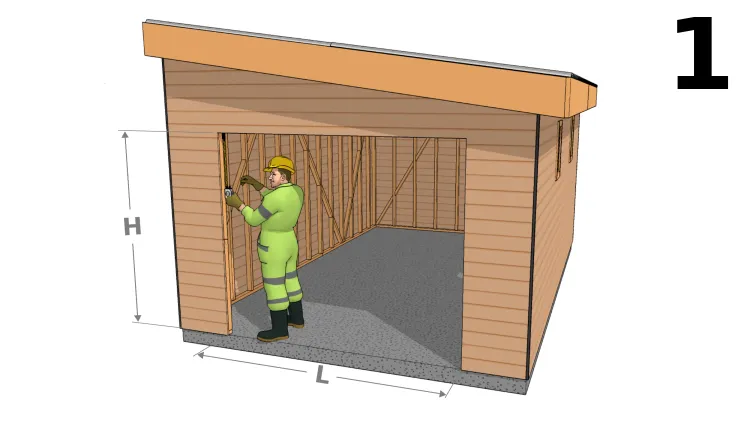

Messungen der Garagentoröffnung überprüfen
  • H : Brutto-Türhöhe
  • L : Brutto-Türbreite
  • Messen Sie die Breite und Höhe der groben Öffnung Ihres Garagentors.
  • Prüfen Sie, ob es ein Standardmodell gibt, das den Abmessungen Ihrer Garagenöffnung entspricht. Wenn nicht, müssen Sie ein maßgeschneidertes Rollgaragentor bestellen.

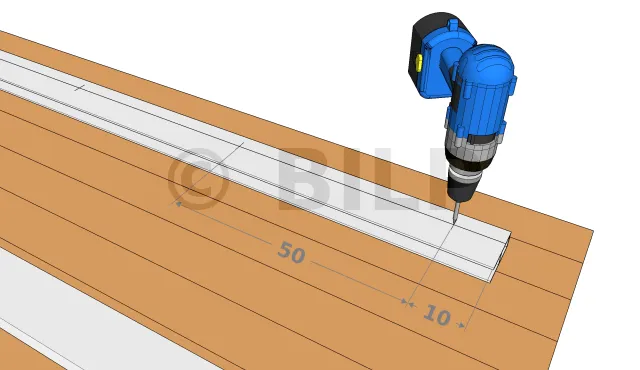

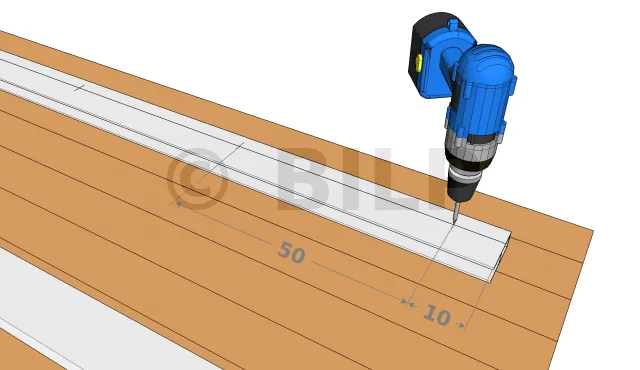

Bohren Sie die Befestigungslöcher für die Führungschienen
  • Zeichnen einer Referenzlinie auf der Führungsschiene
  • Markieren Sie das erste Bohrloch 10 cm von der Kante der Führungschiene entfernt.
  • Von dieser Markierung aus etwa alle 50 cm die anderen Löcher nachzeichnen.
  • Bohren Sie die Befestigungslöcher

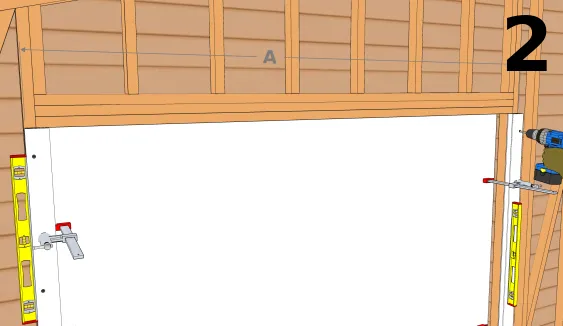

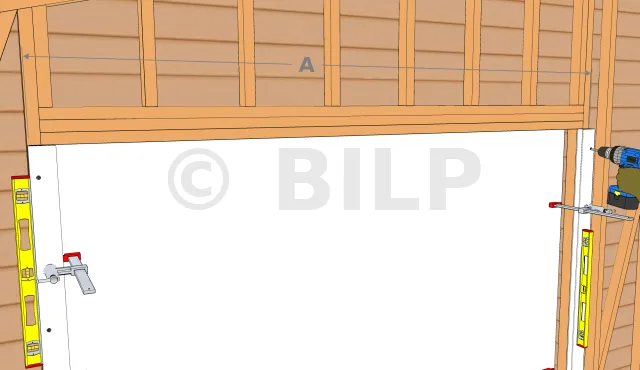

Einbau und Befestigung der Führungschienen
  • A : Breite zwischen den hinteren Seiten der Führungschienen
  • Platzieren Sie die Führungschienen an den Kanten Ihrer Garagenöffnung und achten Sie darauf, dass der Abstand zwischen den Rückseiten der Führungschienen A der Länge des Rolltorkastens entspricht.
  • Überprüfen Sie die Vertikalität der Führungschienen
  • Bringen Sie die Schraubzwingen so an, dass sie sich nicht bewegen.
  • Schrauben Sie die Führungschienen an die Garage

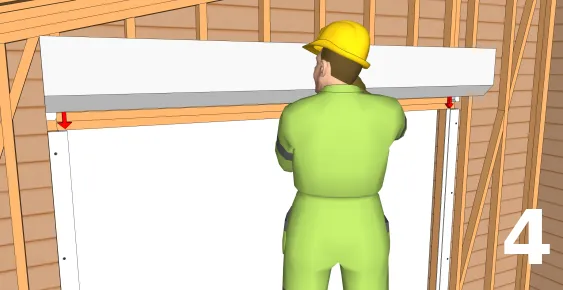

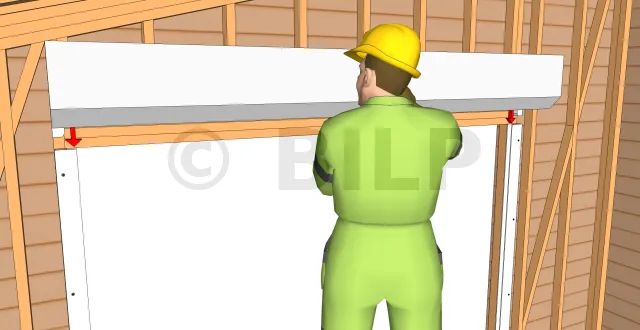

Die Kastendecke verlegen

Die beiden Haltezapfen an beiden Enden der Kastendecke müssen in die Führungschienen eingeführt werden.

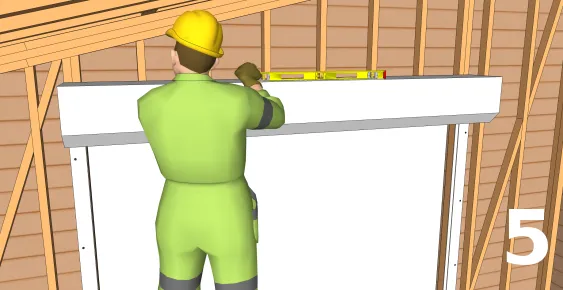

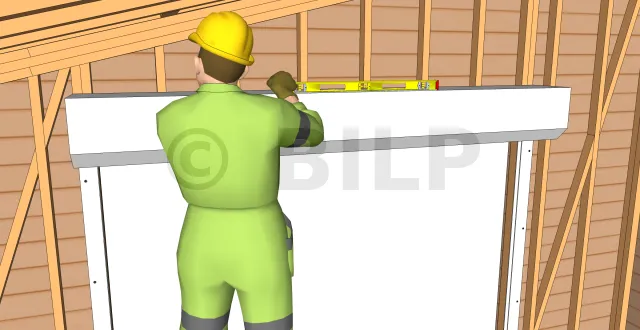

Prüfen Sie die Horizontalität der Kanstendecke

Legen Sie eine Wasserwaage oben auf den Kasten, um zu prüfen, ob er waagerecht steht.

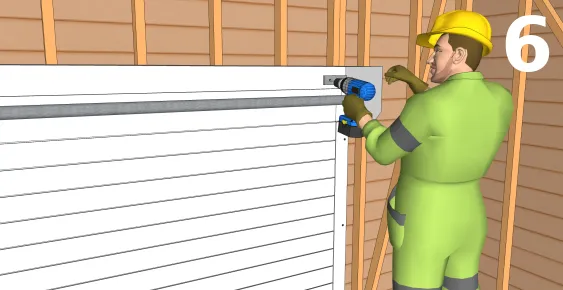

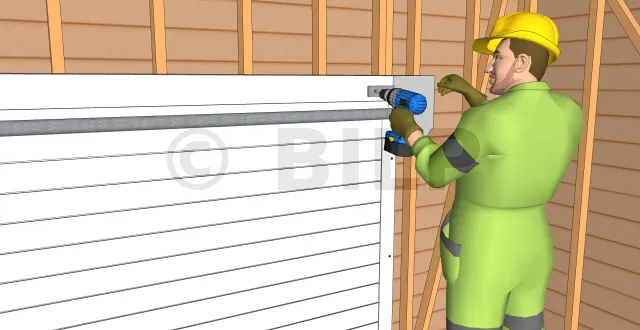

Die Kastendecke befestigen
  • die Tür herunterlassen
  • Entfernen Sie die obere Kastendecke
  • Befestigen Sie die Befestigungen auf jeder Seite des Kastens mit Schrauben oder Sechskant-Holzschrauben.
  • Ersetzen Sie die Kastendecke

Ihr Rollgaragentor ist damit fixiert.

Sobald das Rollgaragentor eingebaut ist, müssen Sie mit dem Einbau des Schaltkastens fortfahren. Während dieses Schrittes ist es unbedingt erforderlich, die Stromversorgung zu unterbrechen, um Unfälle zu vermeiden.

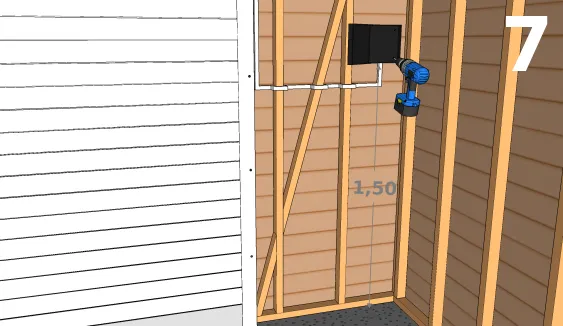

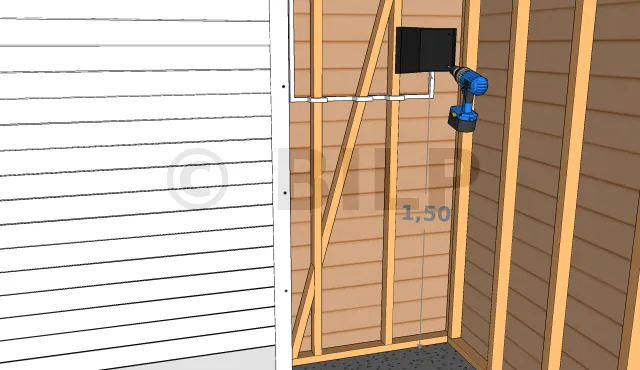

Installation des Schaltkastens
  • Verlegen von Kabeln und Verstecken in Kabelrinnen.
  • Stellen Sie den Schaltkasten in einer Höhe von 1,50 m über dem Boden auf.
  • Befestigen Sie den Schaltkasten mit Schrauben.

Der Abstand des Schaltkastens von der Tür und die auszuführenden elektrischen Anschlüsse sind in den vom Lieferanten gelieferten Anweisungen angegeben.

Sobald die elektrische Installation und der Schaltkasten angebracht sind, müssen Sie nur noch Ihr Rollgaragentor bedienen. Um zu überprüfen, ob sie ordnungsgemäß funktioniert, müssen Sie die Fernbedienung betätigen und sicherstellen, dass sich die Tür ohne Probleme vollständig öffnet und schließt.

[...]
