Brüstungen und Geländer

Bruno

Um Abstürze aus einer Ebene oder aus einer bestimmten Höhe zu vermeiden, ist es wichtig, Ihre erhöhte Terrasse oder eine andere hohe Struktur mit Brüstungen, die auch als Geländer oder Balustrade bezeichnet wird, zu sichern. Kinder sind aufgrund ihrer Wachsamkeit und Neugierde sowie ältere Menschen aufgrund ihrer möglichen Schwäche und ihrer Gleichgewichts- und Sehprobleme am ehesten für diese Art von Unfällen anfällig.

Voici un extrait gratuit du guide de construction :

Die Regelungen

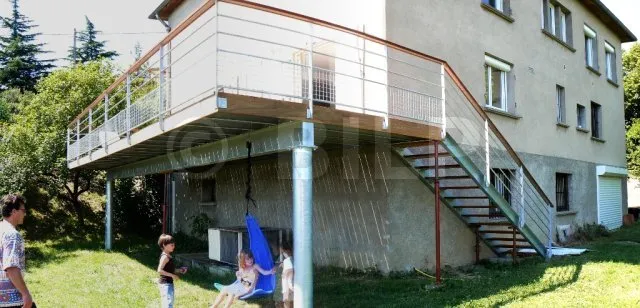

Geländerbeispiel einer Holzterrasse auf Ständerwerk
Geländerbeispiel einer Treppe

Die französische Norm NF P 01-012 legt fest, dass die Anbringung der Brüstungen erforderlich ist, wenn die Fallhöhe mehr als 1 m vom normalen Parkbereich oder dem prekären Parkbereich entfernt ist.
Beträgt die Fallhöhe jedoch weniger als oder gleich 1 m, empfiehlt dieselbe Norm die Errichtung eines niedrigen physischen Hindernisses wie eine niedrige Wand, ein Blumenkübel, ein Profil usw. an der Grenze in der Nähe der Lücke. Wenn jedoch die neue Fallhöhe, die durch dieses Hindernis entsteht, 1 m überschreitet, müssen Sie ein Geländer anbringen.

Diese Regelung gilt für alle Arten von Geländern wie Treppengeländer, Balkon- und Terrassengeländer usw.
Für eine Terrasse ist ein Geländer unerlässlich, und die Höhe über dem Boden muss mehr als 45 cm betragen. Sie muss mindestens einen Anschlagsockel von 10 bis 15 cm je nach Höhe, einen Handlauf und einen Zwischenholm in mittlerer Höhe umfassen, um die Sicherheit der Benutzer zu gewährleisten.

Diese Norm schreibt verschiedene Vorsichtsmaßnahmen vor, um die Sicherheit der Benutzer zu gewährleisten:

  • Schützen Sie alle Personen vor versehentlichen Stürzen.
  • Verhindern, dass ein Kind auf oder über ein Geländer klettern kann.
  • Zum Schutz des Eigentümers vor möglichen rechtlichen Schritten im Falle eines Unfalls, der sich auf seinem Eigentum ereignet.

Somit besteht die Hauptaufgabe eines Geländers darin, Personen, die an ihr parken oder sich in ihrer Nähe bewegen, vor der Gefahr eines versehentlichen Sturzes ins Leere zu schützen. Sie hat jedoch nicht die Funktion, den Durchgang und das erzwungene oder freiwillige Klettern zu verbieten.

Die verschiedenen Arten von Geländern

Wir können unterscheiden:

  • Die Holzgeländer
  • Die Aluminium-Geländer
  • Die Metall-Geländer
  • Die Glasgeländer
  • Die schmiedeeisernen Geländer
  • Die Geländer aus Blechtafeln
  • Die Steingelände.
  • Die Kabelgeländer

Die verschiedenen Parkbereiche

Bei den Parkzonen handelt es sich um die Bereiche, in denen das Geländer angebracht werden soll, die ganz bestimmte Kriterien erfüllen muss.
Wir können zwei verschiedene Arten von Parkzonen unterscheiden:

Die normale begehbare Fläche

Dies ist die horizontale Fläche unter dem Geländer, auf der Sie stehen können. Mit anderen Worten, es ist die Oberfläche, die normalerweise zugänglich ist. Sie erfüllt die folgenden Kriterien:

  • Sie befindet sich in einem Abstand von weniger als 45 cm über oder unter der Verkehrsebene,
  • Der Abstand vom inneren Akt des Geländers beträgt weniger als 30 cm,
  • Die Abmessungen des Bereichs ermöglichen es den Benutzern, ihre Füße vollständig auszuruhen und richtig aufrecht zu stehen.

Kurz gesagt können Bereiche mit Abmessungen größer oder gleich 30 x 30 [cm] als normale Parkfläche definiert werden.

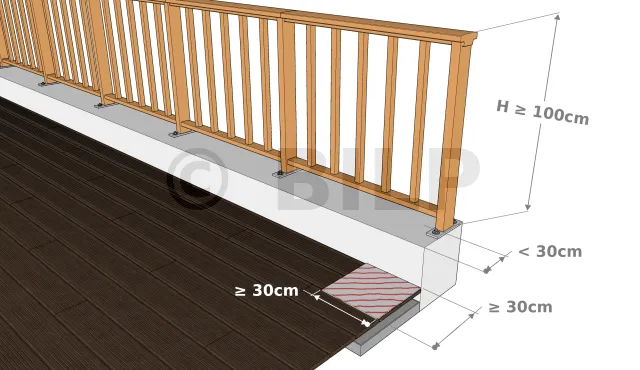

Normale begehbare Fläche

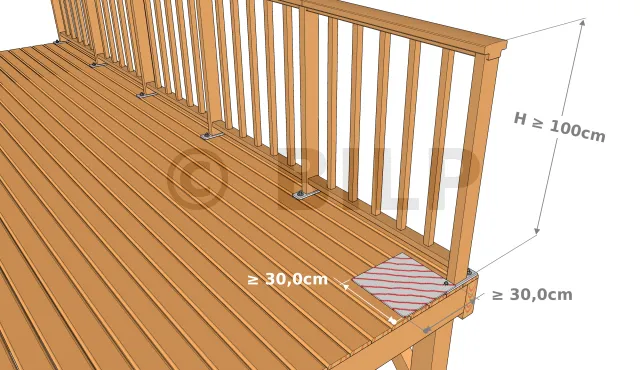

Normale begehbare Fläche

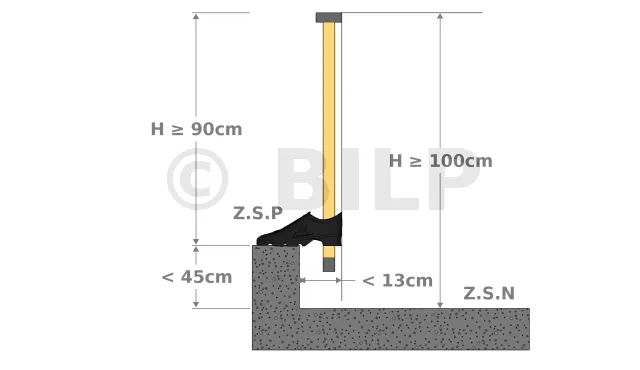

Prekäre begehbare Fläche

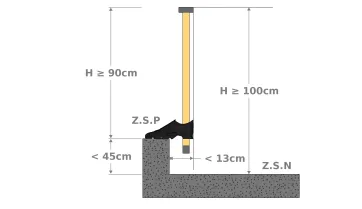

Prekäre begehbare Fläche

Es handelt sich auch um eine im Wesentlichen horizontale Fläche, die normalerweise zugänglich ist und auf der man zumindest auf einem Fuß in vorübergehend instabiler Balance oder mit Unterstützung des Gleichgewichts stehen kann, d.h. es ist unerlässlich, zusätzliche Unterstützung zu haben oder z.B. mit den Händen zu greifen. Mit anderen Worten, im Gegensatz zur normalen begehbare Fläche ist er schmaler.
Sie erfüllt die folgenden Kriterien:

  • Sie befindet sich vertikal weniger als 45 cm über dem Niveau der normalen begehbaren Fläche.
  • Es ist weniger als 60 cm von der Innenseite des inneren Teils des Geländers entfernt. Auf der Außenseite ist sie jedoch weniger als 13 cm von der nackten Innenseite des Geländers entfernt, wenn es möglich ist, über das Geländer zu treten.

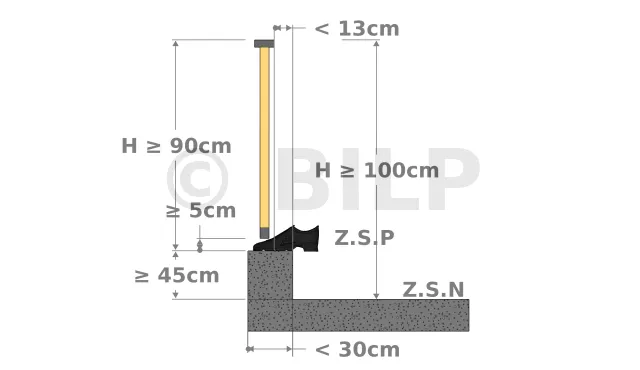

Prekäre begehbare Fläche

Wenn die Lücke, wie in der folgenden Abbildung gezeigt, größer oder gleich 5 cm ist, ist das untere Element als prekäre begehbare Fläche zu betrachten, auch wenn der Abstand vom inneren blanken Teil des Geländers weniger als 13 cm beträgt.

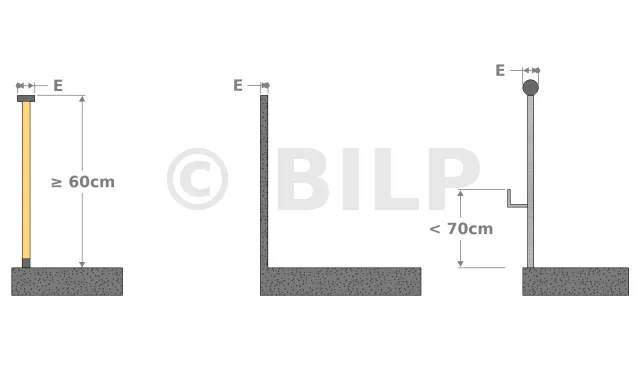

Die Geländerdicke

Die Geländerdicke

Die Dicke E eines Geländers ist der horizontale Abstand zwischen der Außenkante der Stützfläche und der inneren blanken Oberfläche des Geländers. Es ist zu beachten, dass der innere Freiraum ab 60 cm von der Höhe des Geländers definiert ist.

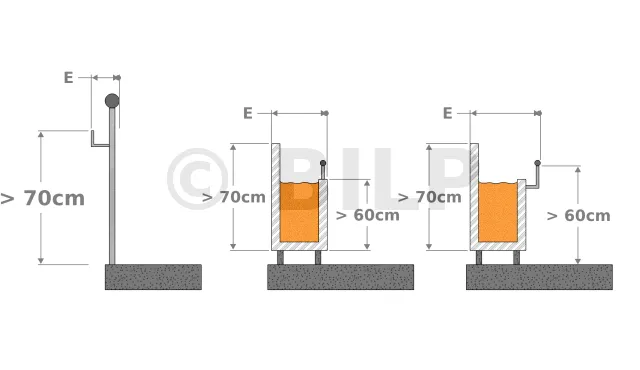

Dicke eines Geländers

In dem Fall, dass das Geländer ein äußeres Element mit einer Höhe von mindestens 70 cm von der normalen begehbaren Fläche entfernt hat, wäre die Dicke E dann der horizontale Abstand zwischen der äußeren blanken Kante dieses Elements und der inneren blanken Kante des Geländers.

Die Geländerhöhe

Beispiel eines Geländers für eine Holzterrasse

In den Vorschriften ist eine Mindesthöhe zwischen 80 cm und 100 cm vorgeschrieben. Dies ist der Abstand zwischen dem Niveau Ihrer Terrasse, zum Beispiel, und der Oberkante des Handlaufs. Diese Schutzhöhe variiert direkt in Abhängigkeit von der Dicke des Geländers gemäß der folgenden Tabelle:


Dicke [cm] Minimale Höhe [cm]
< 20 100
25 97,5
30 92,5
40 90
45 85
50 80

Für Zwischenwerte müssen Sie eine Interpolation durchführen. In der Praxis müssen Sie jedoch nur die Höhe direkt nehmen, die höher ist als die, die Sie nach der Berechnung erhalten haben.
Wenn wir ein Geländer für Holzterrasse herstellen, verwenden wir im Allgemeinen ein dünnes Geländer mit einer Dicke von weniger als 20 cm. Dieser wird auf dem Deck der Terrasse befestigt. Daher muss die Höhe dieses Geländers strikt mehr als 100 cm betragen, und die unteren 45 cm dürfen es einem Kind unter keinen Umständen erlauben, es als Leiter (horizontale Sprossen oder Drahtgitter) zu benutzen.
Wenn Sie jedoch feststellen, dass diese Höhe Ihre Terrasse weniger ästhetisch macht, müssen Sie ein etwas dickeres und stärkeres Geländer verwenden.

Bei Treppen sollte die Höhe des Handlaufs in Übereinstimmung mit der Treppenkante 90 cm betragen.

Widerstand gegen Druck

Neben der einzuhaltenden Höhe muss Ihr Geländer auch einer sehr genauen Mindestanstrengung standhalten können, um Ihre Sicherheit zu gewährleisten. So schreiben die Vorschriften vor, dass die Kräfte auf dem Handlauf an privaten Orten mindestens 60 daN/ml und an öffentlichen Orten mindestens 100 daN/ml betragen müssen.

Die Form eines Geländers


Vertikale und horizontale Abstände
Eine der Vorrichtungen für die Sicherheitsfläche

Für ein solides Geländer wird es ausreichen, die oben festgelegte Mindesthöhe eines Geländers einzuhalten.

Für ein Geländer aus vertikalen und [...]
