Einfache integrierte Dämmung + äußere oder innere Aussteifungsplatte + belüftete Luftschicht

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

Wände mit einfacher integrierter Dämmung unterscheiden sich hinsichtlich der Lage der Aussteifungsplatte. Dies kann außen oder innen erfolgen. Vor der Außenverkleidung wird immer eine Luftschicht zur Belüftung der Wand empfohlen.

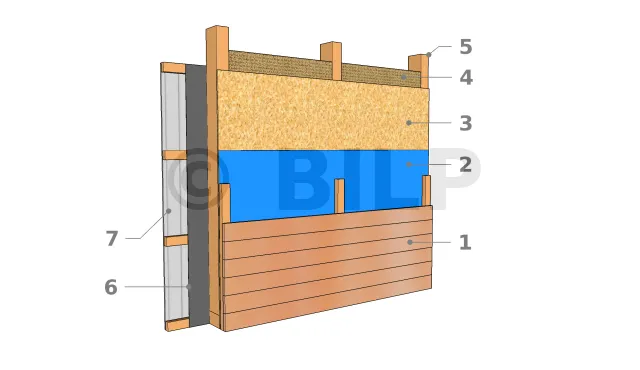

Aussteifungsplatte auf der Außenseite
  • 1 : Außenauskleidung mit belüfteter Luftschicht
  • 2 : Unterspannbahn
  • 3 : Aussteifungsplatte
  • 4 : Dämmstoff
  • 5 : Holzkonstruktion
  • 6 : Dampfsperre
  • 7 : Innenauskleidung mit unbelüfteter Luftschicht

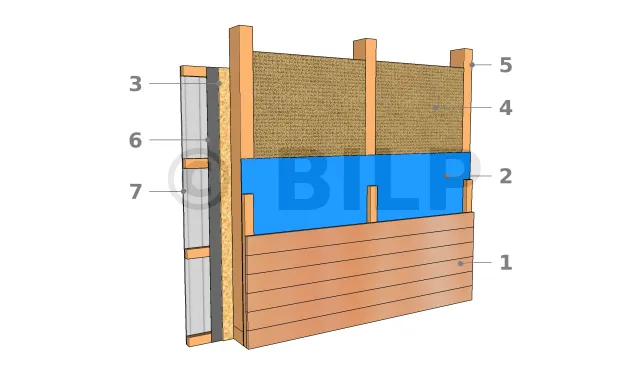

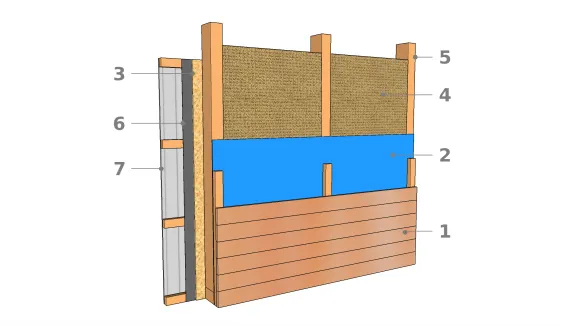

Aussteifungsplatte auf der Innneseite
  • 1 : Außenauskleidung mit belüfteter Luftschicht
  • 2 : Starre Unterspannbahn
  • 3 : Aussteifungsplatte
  • 4 : Dämmstoff
  • 5 : Holzkonstruktion
  • 6 : Dampfsperre
  • 7 : Innenauskleidung mit unbelüfteter Luftschicht



| Typ | Anmerkungen | Vorteile und Nachteile |
| Aussteifungsplatte auf der Außenseite | Dies ist die am einfachsten zu errichtende Wand. Es wird empfohlen, eine Dampfsperre anzubringen, um das Risiko der Kondensation auf der Innenseite der Wand zu vermeiden. | Vorteile :

  • Seine Leichtigkeit ist interessant bei geringer Tragfähigkeit oder in schlecht stabilisierten Bereichen.
  • Schnelligkeit und Einfachheit reduzieren die Bauzeit.

Nachteile :

  • Für eine gute Dämmleistung ist in der Regel eine ziemlich große Dicke der Dämmung und damit der Einrahmung erforderlich. Aber Vorsicht, eine große Ständerbreite verursacht mehr Wärmebrücken.
  • Eine dünne Wandstärke führt zu einem höheren Wärmeverlust.
  • Schlechte Reißfestigkeit für eine flexible Unterspannbahn |
    | Aussteifungsplatte auf der Innenseite |Die starre Unterspannbahn ersetzt die Aussteifungsplatte von außen. Er muss mit seiner Rolle als Unterspannbahn richtig gewählt werden. | Vorteile :
  • Die Leichtigkeit der Wand ist bei geringer Tragfähigkeit oder in schlecht stabilisierten Bereichen interessant.
  • Die starre Unterspannbahn soll auch als zusätzliche Isolierung von außen verwendet werde[...]
