Befestigung der Schwelle

Bruno

Durch die Befestigung der Schwelle wird die Struktur (Wand + Dach) an ihrer Basis (Holzplattform, Betonplatte usw.) befestigt. Einerseits muss es den Reißkräften standhalten können, die insbesondere bei Stürmen extrem hoch sein können, andererseits muss es das Eindringen von Wasser in das Holz verhindern und dabei jeglichen Kontakt mit dem Holz vermeiden. Eine sorgfältige Ausführung der Anker ist daher unerlässlich.

Voici un extrait gratuit du guide de construction :

Abstand der Verankerungen

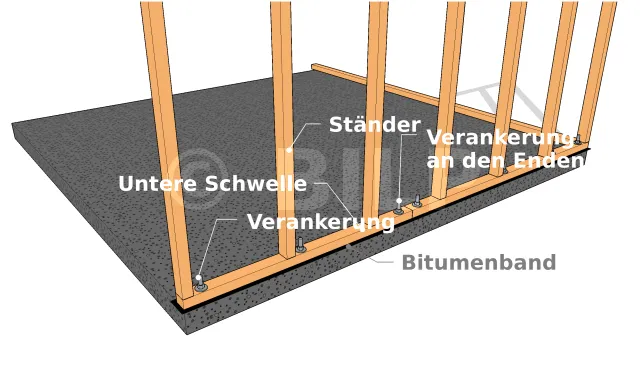

Ein Anker pro Wandständer im Durchschnitt und an allen Extremitäten

Unter normalen Bedingungen werden die Verankerungen nicht beansprucht. Bei Wind wird die Konstruktion jedoch durch das Tiefdruckgebiet nach oben gesaugt. Es gibt auch eine zusätzliche Seitenkraft durch den Druck auf der Luvseite.

Es ist wichtig, dass die Verankerungen den vertikalen Aufwärtskräften widerstehen.
Idealerweise sollte für jede vertikale Wandverankerung eine Schwellenverankung gesetzt werden. Dies entspricht einem Abstand von durchschnittlich 50 cm.


Diese Empfehlung muss eingehalten werden, insbesondere in wirbelsturmgefährdeten Gebieten.

An jedem Ende der Schwelle sollte sich eine Verankerung befinden. Insbesondere im Falle der Stoßfuge (siehe nebenstehende Abbildung).

Vorbereitung der Verankerungspassagen

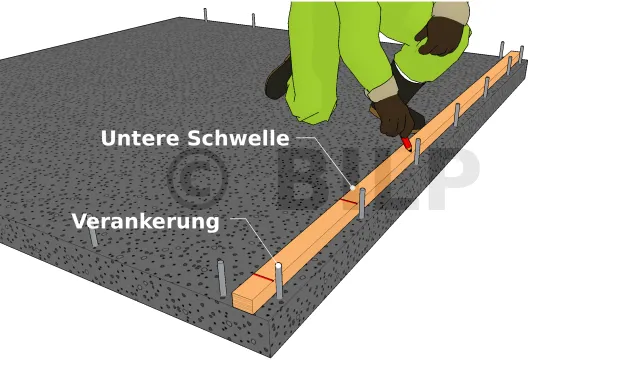

Aufspüren von Passagen

Wenn die Verankerungen bereits in der Platte abgedichtet sind, markieren Sie die Achsen mit einem Bleistift, indem Sie die Schwelle vorverlegen. Denken Sie daran, dies zu tun, bevor Sie die komplette Wandstruktur (Schwellen + Ständer) montieren.

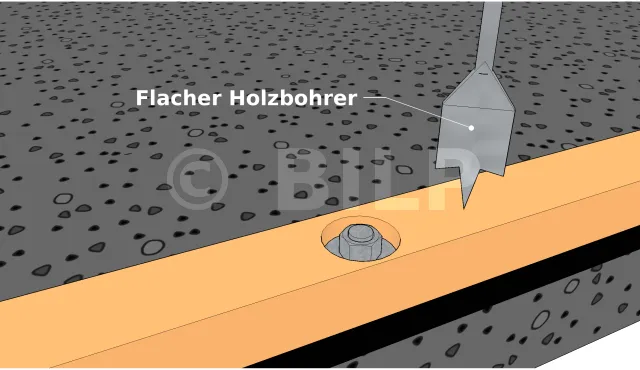

Verdeckter Verankerungskopf

Durch Bohren eines Sacklochs mit einem flachen Holzbohrer kann der Ankerkopf teilweise verdeckt werden. Für die Puristen.

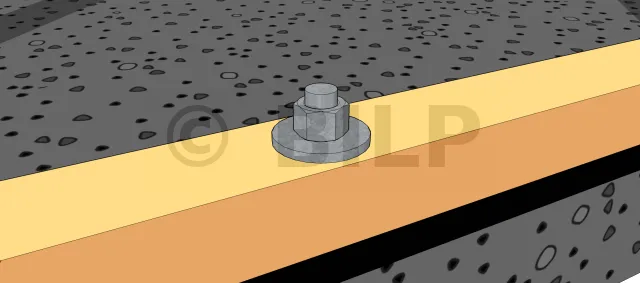

Verankerung mit einem verdeckten Bolzen

Verankerung in Beton

Zwischen der Schwelle und dem Beton muss ein Bitumenband angebracht werden. Dieses Band verhindert den Kontakt des Holzes mit Feuchtigkeit. Denn selbst wenn eine Platte nie der Witterung ausgesetzt ist, kann sie durch Kapillarwirkung aufsteigende Feuchtigkeit aufweisen. Das Band kann mehrere Zentimeter nach außen überstehen. Bei der Befestigung der Verkleidung wird der überstehende Teil heruntergeklappt. Sehen Sie sich das Verfahren zum Verlegen eines Bitumenbandes mit der folgenden Methode an.

Im Falle einer Betonplatte sind mehrere Arten der Verankerung möglich :

  • gedichtete Gewindestange : Die Gewindestange wird während des Giessens des Betons eingeführt, bevor er aushärtet. Dies ist eine äußerst effektive Methode, erfordert jedoch besondere Sorgfalt bei der Positionierung der Stäbe. Nicht so offensichtlich, wenn man die Hände im Beton hat.
  • chemische Abdichtung : ebenfalls mit Gewindestangen hergestellt, aber diese werden nach dem Abbinden des Betons abgedichtet. Die Verankerung ist extrem stark und die Positionierung ist einfacher als im vorherigen Fall. Dies ist die von uns empfohlene Methode.

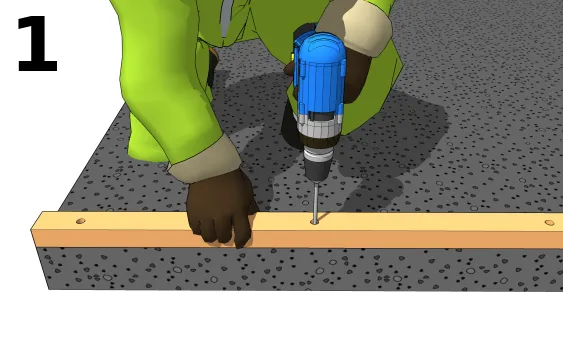

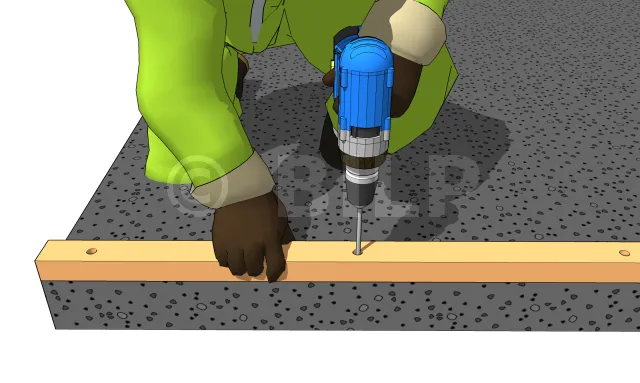

Bohren der Löcher

Die Schwelle wird als Bohrführung dienen. Es muss daher vorher gebohrt werden. Positionieren Sie ihn in seiner endgültigen Position. Bohren Sie die Betonplatte, indem Sie den Bohrer durch die vorhandenen Löcher führen. Der Durchmesser des Betonbohrers entspricht dem der Gewindestange + maximal 2 mm. Bsp.: für eine Gewindestange D14 bohren Sie bei D16.

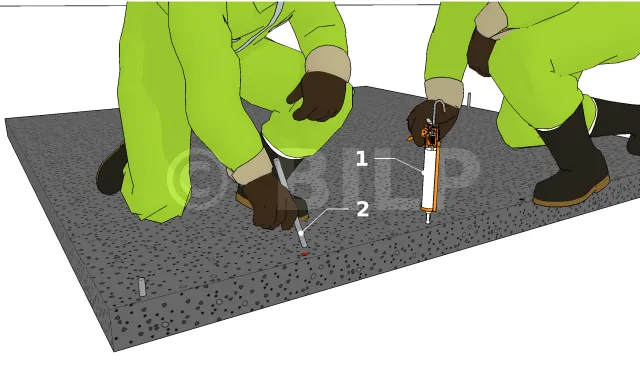

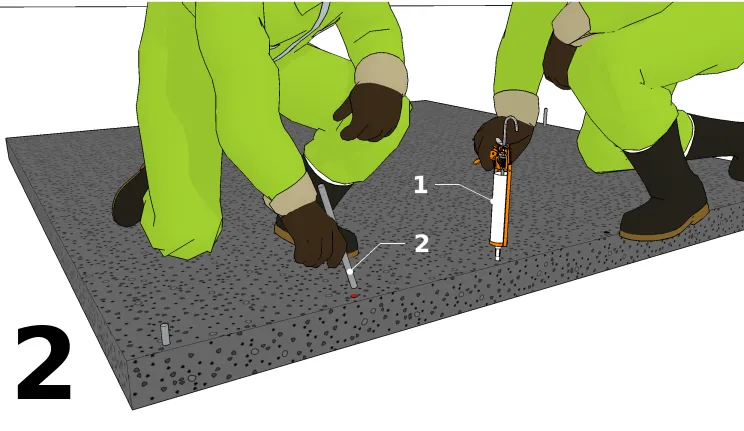

Chemische Abdichtung
  • 1 : Injizieren Sie das Harz in die Bohrung. Bis zur Hälfte der Tiefe auffüllen.
  • 2 : Führen Sie die Gewindestange durch eine Drehbewegung ein, damit der Klebstoff gut um die Stange herum haftet. Überschüssigen Klebstoff sofort entfernen. Vorsicht, stellen Sie sicher, dass die Stange nicht zu tief ist. Sie muss einige Zentimeter über die Schwelle hinausragen.

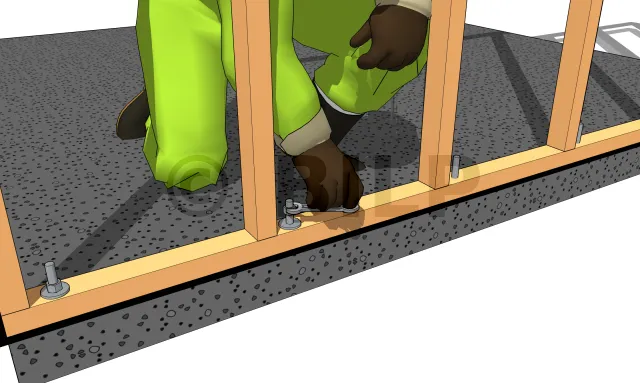

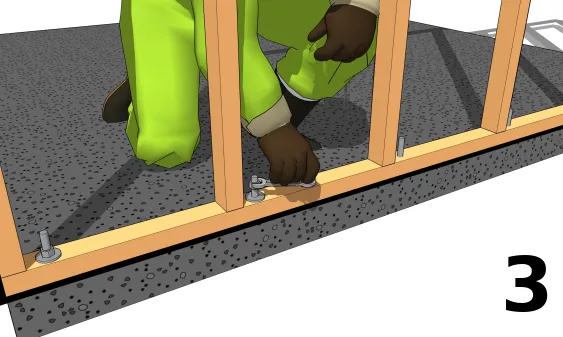

Befestigung des Wandauschnitts

Warten Sie 24 Stunden, bevor Sie die Wand befestigen. Positionieren Sie die Struktur und ziehen Sie die Bolzen an. Ziehen Sie nicht zu stark an, da Sie etwas Spielraum benötigen, um die Wände auszuloten. Vergessen Sie nicht, das Bitumenband nach der folgenden Methode einzufügen.

  • Sechskant-Holzschraube+Dübel : Mindestens eine D8-Sechskant-Holzschraube in Kombination mit einem geeigneten Dübel kann eine wirksame Verankerung bieten. Aber Vorsicht, nicht alle Dübel lassen sich so effektiv herausziehen wie die bisherigen Methoden.

Verlegen des Bitumenbahnes der Mauerwerksperre

Die Verlegung der Schwelle ist heikel, da einerseits biologische Angriffe und andererseits eine aufsteigende Feuchtigkeit der Platte vermieden werden müssen. Als allgemeine Regel gilt, dass die untere Schiene mindestens 20 cm vom natürlichen Boden entfernt sein sollte.

Die Mindestholzklasse der Schwelle muss entsprechend diesen drei Fällen gewählt werden :

  • Klasse 2 : bei Befestigung der Unterschwelle mittels Winkelverbindern, so dass die Dichtungsband nicht durchstochen wird,
  • Klasse 3 : Fall eines durchbohrten Bitumenbands und einer Schwelle, die mindestens 20 cm vom natürlichen Boden entfernt ist,
  • Klasse 4 : Schwelle weniger als 20 cm vom natürlichen Boden entfernt.

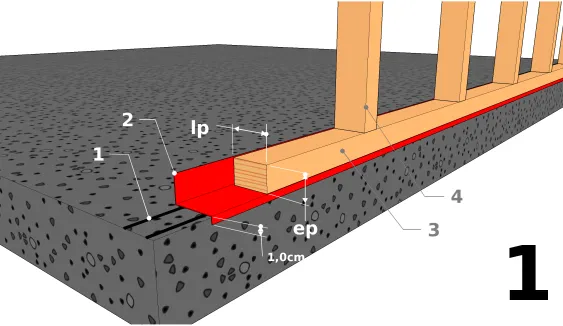

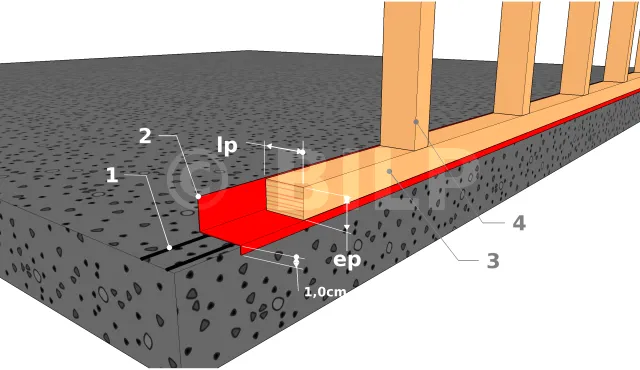

Breite der Mauerwerksperre aus Bitumenbahn


  • lp = Breite der unteren Schwelle
  • ep = Dicke der unteren Schwelle
  • 1 : Gummi, Silikondichtung
  • 2 : Mauerwerksperre
  • 3 : Schwelle
  • 4 : Ständer



Fügen Sie zur Breite der Schwelle einige Zentimeter (die Dicke der Schwelle + 1 cm) mehr hinzu, um eine [...]
