Rahmen für Türen und Fenster

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

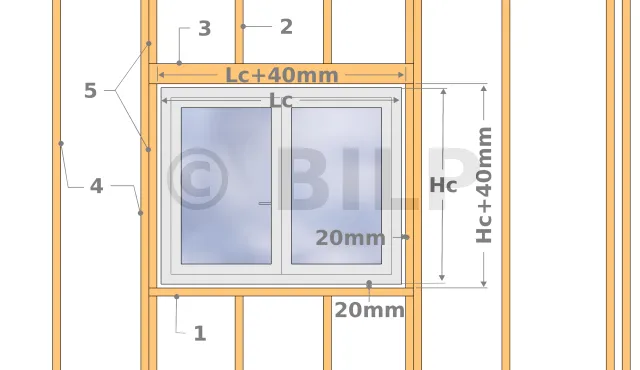

  • 1 : Die Schiene : ist nur im Falle eines Fensters vorhanden. Es nimmt einen Teil der Ladung vom Fenster auf und leitet sie an die Zargen weiter. Es dient auch als Stütze für die Schwelle, wenn sie existiert.
  • 2 : Die Zwischenständer : verteilen die Last auf den Sturz oberhalb der Öffnung oder auf die Schwelle unter der Öffnung.
  • 3 : Der Sturz : überträgt die Lasten oberhalb der Öffnung auf die Zargen.
  • 4 : Wandständer
  • 5 : Die Hilfsständer : Die Befestigungsvorrichtung einer Öffnung (Tür oder Fenster) wird zwischen zwei Wandständern eingeklemmt. Die Hilfsständer sind auf beiden Seiten angebracht, um die Last der Öffnung abzustützen.
Anordnung zum Öffnen einer Tür

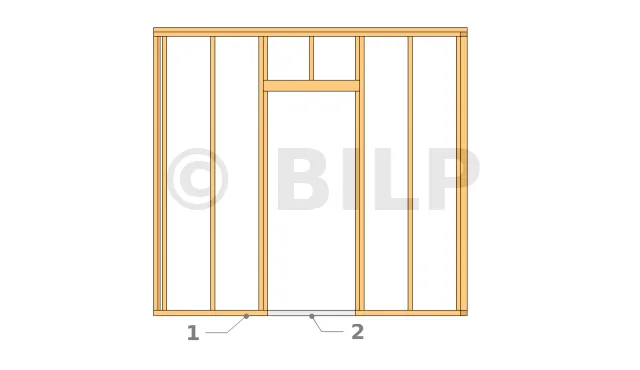

Zunächst wird der Holzrahmen am Boden zusammengebaut. Die Schwelle (1) wird in einem Stück über die gesamte Länge der Platte montiert, um einen Wandrahmen zu bilden. Sobald die Platte auf dem Träger (Betonplatte, Plattform usw.) befestigt ist, wird Teil (2) abgeschnitten, um die gesamte Öffnung freizulegen.

Abmessungen der Rohbaulichte

Die Rohbaulichte ist der Raum, in dem der Rahmen (auch Stockrahmen oder Blendrahmen genannt) der Öffnung befestigt ist. Die Größe der Rohbaulichte ist etwas größer als die Größe des Rahmens. Zur Anpassung und Nivellierung des Flügelrahmens im Inneren der Rohbaulichte muss ein Rand gelassen werden. Dieser Spielraum hängt von der Art der Öffnung, der Breite der Tapisserien, dem Vorhandensein oder der in die Öffnung integrierten Schwelle und der Art der Installation (Aufputz, Falz, Tunnel) ab. Die Abmessungen der Rohbaulichte werden vom Hersteller der Öffnung angegeben. Im obigen Beispiel haben wir einen Rand von 20 mm genommen.

Um die Abmessungen der Elemente in der Rohbaulichte genau zu bestimmen, empfehlen wir Ihnen, einen detaillierten Plan [...]
