Anatomie einer Plattformbauweise

Bruno, Manitra

Dies sind die Komponenten einer Plattformbauweise.

Voici un extrait gratuit du guide de construction :

WARNUNG : Was unten geschrieben steht, ist nur eine allgemeine Information. Die Querschnitte und Achsabstände der Ständer sowie die Abmessungen aller Teile sind entsprechend den Belastungen und Einsatzbedingungen zu berechnen. Ein fehlerhafter Rahmenentwurf kann zum strukturellen Zusammenbruch führen.

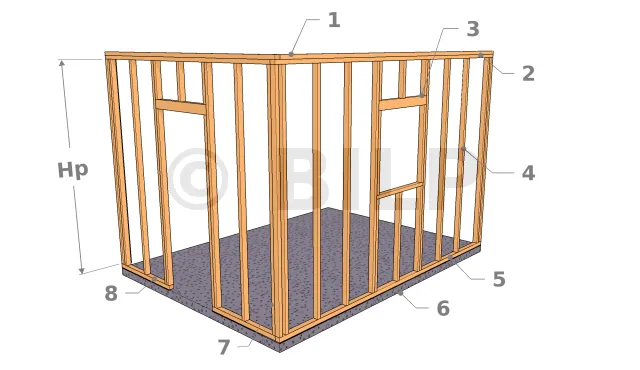

Die verschiedenen Elemente, aus denen einen Plattform-Holzrahmenbau besteht
  • 1 : doppeltes Rähmholz
  • 2 : Rähmholz
  • 3 : Sturz
  • 4 : Zwischenständer
  • 5 : Schwelle
  • 6 : Unterstützung (Fundamente)
  • 7 : Seitlicher Ständer
  • 8 : Schwelle
  • Hp : Höhe der Ständer

Eckenbearbeitung

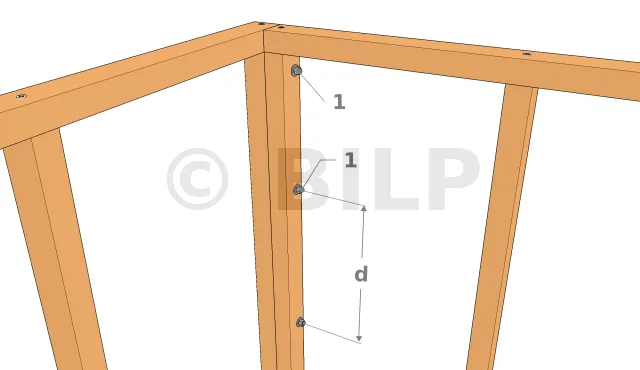

Einzelne Ecke : Innenansicht
  • 1 : Verschraubung
  • d : Abstand zwischen den Bolzen

Die Rahmenplatten werden etwa alle 60 cm miteinander verschraubt. Gewindestange D12.

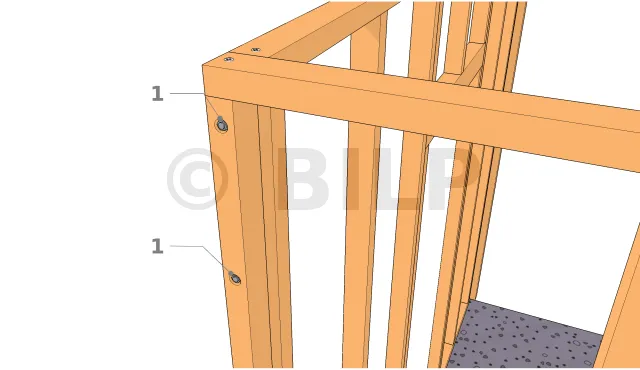

Einzelne Ecke : Außenansicht
  • 1 : Sackloch

Das andere Ende des Bolzens ist in einem Sackloch verborgen, da dieser Ständer mit einer Wandverkleidung versehen wird. Der Bolzen sollte dabei nicht stören.

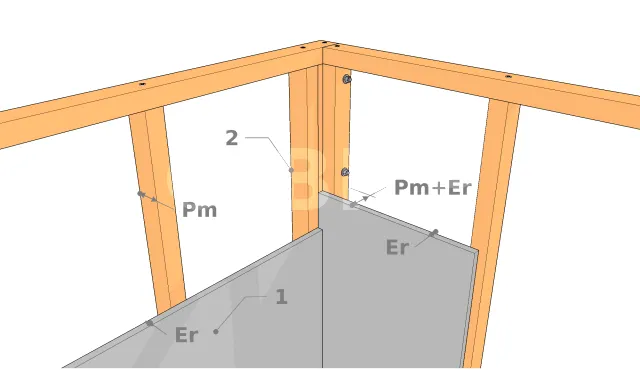

Ecke mit Verstärkung
  • 1 : Innenbeschichtung
  • 2 : Ständer zur internen Unterstützung

Wenn die Wand eine Innenverkleidung (Paneele, Gipskartonplatten, Vertäfelung usw.) erhalten soll, muss nahe dem Ende der Wand ein Stützpfosten vorgesehen werden, der den letzten Ständer verkleidet. Daher befinden sich am Ende zwei Ständer, fast nebeneinander. Der Achsabstand zwischen diesen beiden Ständer entspricht der Tiefe Pm eines Ständers plus der Dicke Er der Innenverkleidung.

Trag-, Schlitz- und Trennwände

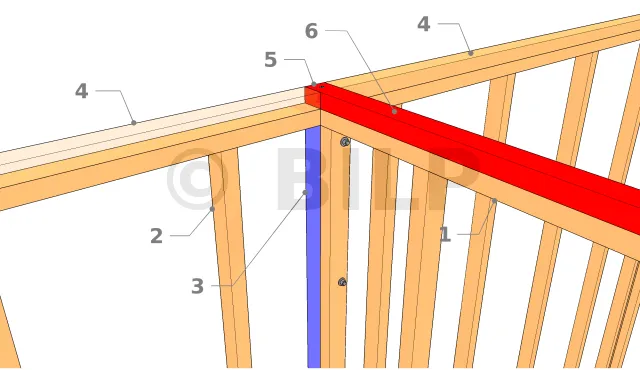

Verbindung mit einer Innenwand
  • 1 : Innenwand
  • 2 : Außenwand
  • 3 : Verbindungsständer
  • 4 : doppeltes Rähmholz
  • 5 : Beschichtung
  • 6 : doppeltes Rähmholz (Innenwand)

Wenn eine Innenwand auf eine Außenwand trifft, muss die Verbindung hergestellt werden, indem die Rähmholzverkleidung der Innenwand (in rot) auf der Schwelle der Außenwand überlappt wird. Ein Verbindungsständer (in Blau) wird an die Außenwand angefügt, um sie mit der Innenwand zu verbinde

Querschnitte und Abstände

Querschnitte
Unmittelbar nach der Fertigstellung der Fundamente müssen Sie die Wände, beginnend mit dem Gerüst, aufstellen. Das Gerüst einer kleinen Wand, wie z.B. einer klassischen Holzhütte, wird aus 40x60 mm großen Lagerhölzer gebaut, d.h. 40 mm breit und 60 mm tief. Für größere Konstruktionen werden Sparren mit einem Querschnitt von bis zu 75x110 mm verwendet. Dieser Querschnitt hängt bei isolierten Konstruktionen auch von der Dicke der Isolierung ab. Diese akustische und/oder thermische Dämmung hat bei Holzwolle eine Dicke in der Größenordnung von 45 und 100 mm.

Abstände
Jeder Ständer hat im Allgemeinen einen Abstand von 40 cm bis 80 cm. Die Ständer dürfen nicht zu weit auseinander stehen, da sonst die Struktur geschwächt wird. Die Abmessungen der Verkleidung und der Dämmung sind zu berücksichtigen. Bei einer 60 cm breiten Dämmung zum Beispiel würde der Abstand zwischen den Ständern etwa 58 cm betragen. Versuchen Sie, ohne Dämmung einen Ständerachsbstand zu wählen, der ein Vielfaches der Breite der Platte oder der Länge der Verkleidungsbretter beträgt. Auf diese Weise begrenzen wir den Verschnitt. Zum Beispiel :

  • Wenn wir eine 120 cm breite OSB-Platte nehmen, ist es ratsam, einen Achsabstand von 60 cm zu nehmen (60+60=120).
  • Bei horizontal verlegten 240 cm breiten Verkleidungsbrettern ist es möglich, 40 (6x40=240) oder 60 (4x60=240) aufzunehmen.

An den Enden ist der Achsabstand jedoch etwas geringer. Der Achsabstand beträgt ein Vielfaches minus der halben Breite des Ständers, so dass die Platte bündig mit der Kante absc[...]
