Die Techniken zum Verlegen der Holztafelwände

Bruno

Die Befestigung von Aussteifungsplatten, auch Ausfachung genannt, muss bestimmte Anforderungen erfüllen, damit sie ihre Funktion für die gesamte Konstruktion, sei es in Bezug auf Dicke, Befestigung oder Rahmung, richtig erfüllen kann. Sie können in der Fabrik oder direkt vor Ort montiert werden.

Voici un extrait gratuit du guide de construction :

Rahmenabstand

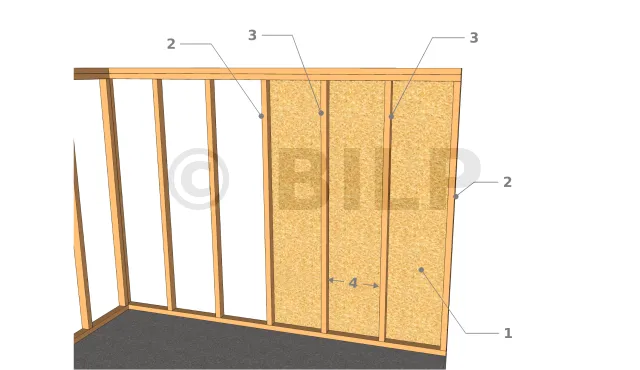

Eine Aussteifungsplatte auf Rahmen
  • 1 : OSB- Platte
  • 2 : seitliche Ständer
  • 3 : Zwischenständer
  • 4 : Abstand ≤ 60 cm nach Plattenbreite

Die Pfosten der Rahmen, an denen die Platten befestigt werden, haben einen maximalen Abstand von 60 cm voneinander, der jedoch je nach den Abmessungen der verwendeten Platte variiert, deren bekannte Standardmaße 250 x 125 cm und 250 x 67,5 cm betragen. Der Pfosten, auf den das Ende einer Platte gesetzt wird, wird als Begrenzungspfosten bezeichnet, und diejenigen zwischen ihrem linken und rechten Ende werden als Zwischenpfosten bezeichnet.

Befestigung der Aussteifungsplatten

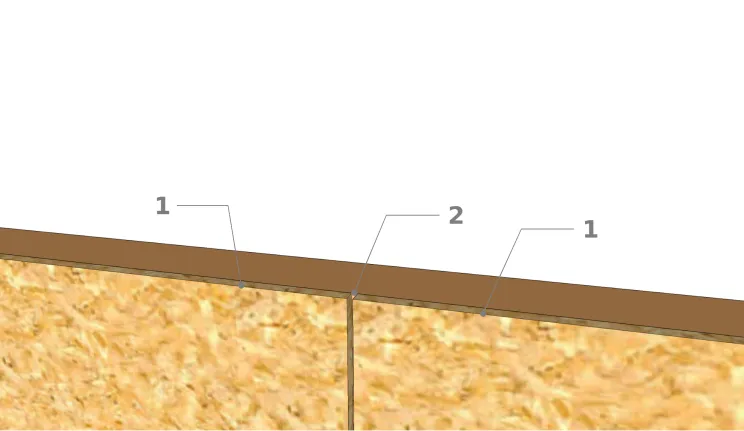

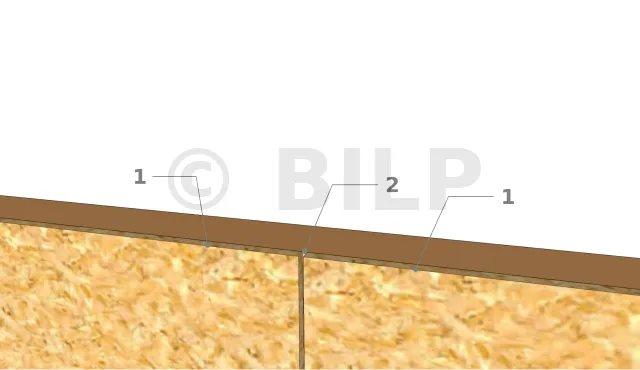

Abstand zwischen den Platten
  • 1 : Aussteifungsplatte
  • 2 : 2 bis 4 mm Abstand bei einer linearen Ausdehnung von 1 mm/m

Die Aussteifungsplatte müssen an jeder Außenfassade des Gebäudes eine Breite von mindestens 4,8 m überdecken. Wenn diese Bedingung nicht erfüllt ist, sollten auch auf der Innenseite Platten hinzugefügt werden. Jede Platte sollte 120 cm breit ≥ und 260 cm hoch ≤ sein, und sie sollten nicht an jedem Ende zusammengeklebt werden, sondern es sollte ein kleiner Abstand von 2-4 mm belassen werden, da die Platten im Laufe der Zeit um 1 mm/m in der Größe variieren können.

Sie werden mit Nägeln, Schrauben oder Klammern an den Pfosten der Rahmen befestigt. Diese sollten mit mindestens 35 mm in die Tragkonstruktion eingetrieben werden, und ihre Durchmesser und Abstände werden entsprechend der nachstehenden Tabelle gewählt.

Beachten Sie, dass der Abstand von OSB-Befestigungselementen auf Zwischenständern doppelt so groß ist wie auf Umfangsständern (z.B. wenn der Schraubenabstand auf Zwischenständern 30 cm beträgt, beträgt der Abstand auf Umfangsständern 15 cm).

Die folgende Tabelle ist spezifisch für Anbauten oder Gebäude des Typs R+Dachgeschoss, Höhe zwischen[...]
