Welche Ansichten sollen erzeugt werden ?

In diesem Artikel werden wir uns mit den Plänen befassen, die für die Durchführung der Arbeiten erforderlich sind. Da der Masterplan in der Regel für die Arbeitsanweisung erforderlich ist, wird er für die Ausführungspläne nicht benötigt.

Voici un extrait gratuit du guide de construction :

Die gemeinsamen Pläne

Einfügungsansicht

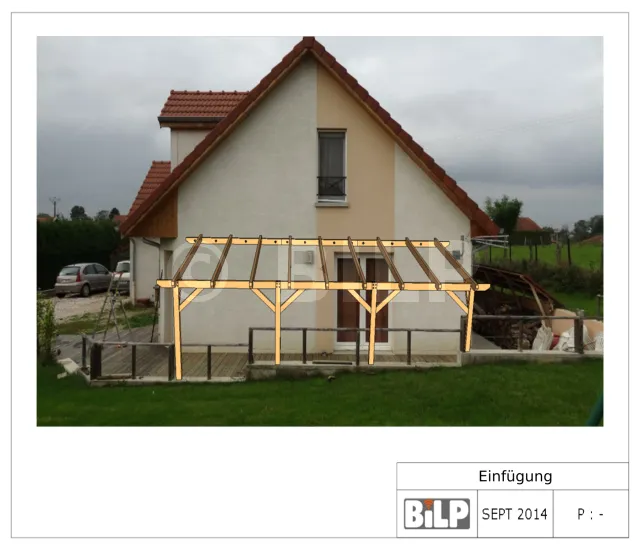

Einsetzen einer Pergola an einer Fassade

Eine Einfügungsansicht beinhaltet die Struktur in ihrer realen Umgebung. Es ermöglicht Ihnen, die Darstellung Ihres Projekts zu sehen, um zu entscheiden, ob Sie das Modell oder ein oder mehrere Teile ändern möchten.

perspektivische Ansichten

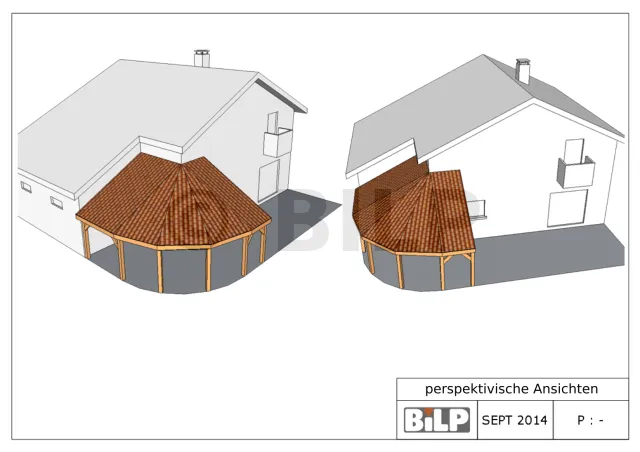

Perspektiven eines Innenhofes

Perspektivische Ansichten ermöglichen es Ihnen, sich schnell in Bezug auf die Struktur zu positionieren und sich durch den Rest der Pläne zurechtzufinden. Die 4 Himmelsrichtungen werden im Allgemeinen verwendet, um sie zu benennen, nämlich NORD, SÜD, OST und WEST. Es ist möglich, diese Ansichten mit einem echten Bild auf dem Feld einzufügen.

Höhenansicht

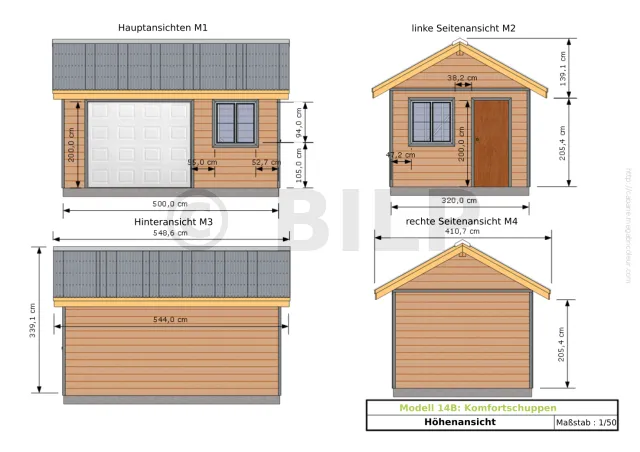

Höhenansicht einer Holzhütte

Dies sind Ansichten der Fassaden des Gebäudes. Sie ermöglichen es, den äußeren Aspekt der Struktur zu sehen. Diese Ansichten werden von den allgemeinen Abmessungen der Struktur und den Positionen der Elemente begleitet. Nehmen wir das Beispiel der Fensterlage in Bezug auf eine Seitenfassade. Sie werden praktisch nach der relativen Position der Fassade (vorne oder hauptsächlich, Hinterfront oder Hinterteil, links oder rechts) oder nach den Himmelsrichtungen (Nord, Süd, Ost, West) benannt.

Draufsicht

Draufsicht auf einen Gartenhaus

Eine Draufsicht ermöglicht es Ihnen, die Abdeckung einer Struktur zu sehen. Wir können die verschiedenen Elemente sowie die Richtungen der Verschüttungen sehen.


Schnitt oder Details

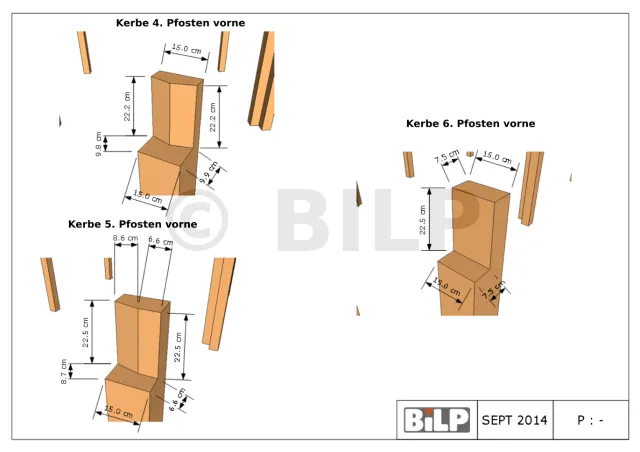

Kerben an Pfosten in einem Innenhof

Schnitte oder Details ergänzen die notwendigen Informationen in schwierigen Bereichen wie Fundamente, Holzschnitte, Baugruppen, Zwischenrahmen einer Kabine, usw. Das Ziel ist es, die Verbindungen zwischen den Stockwerken eines Gebäudes oder den Zwischenbauteilen eines Gebäudes zu sehen, es ist auch notwendig, einen größeren Maßstab zu haben, um so viele Informationen wie möglich zu erhalten, um die Umsetzung zu erleichtern.

Pfosten

Ein sehr wichtiges Element in einer Holzkonstruktion, außer bei einem Gartenhaus mit Holzrahmen. Diese Ansicht besteht aus der Positionierung der Position der ersten Pfosten in Bezug auf einen Standortpunkt sowie deren Verteilung im Raum.

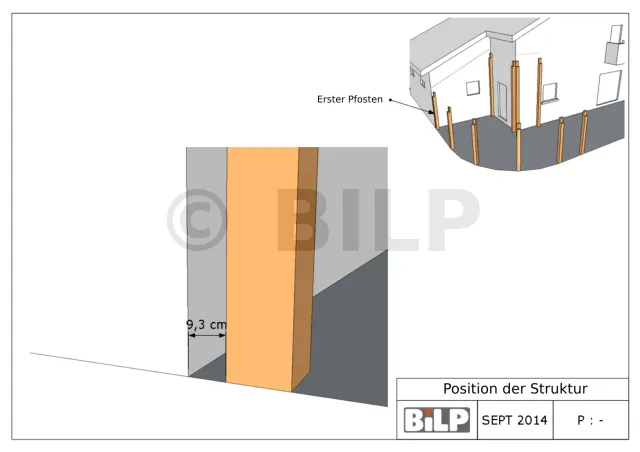

Position eines Pfostens an einer Fassade

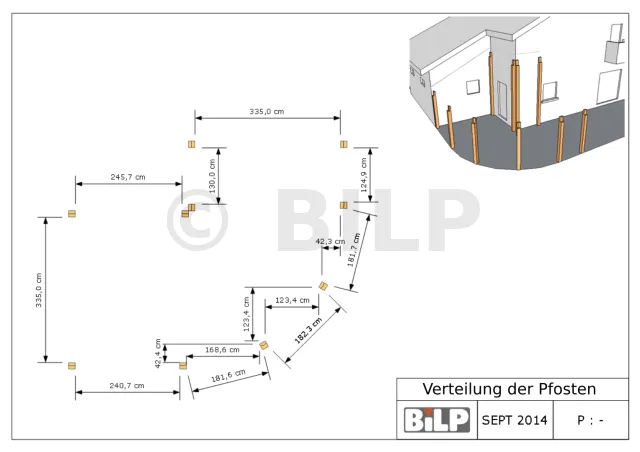

Verteilung der Pfosten in einem Innenhof

Hüttenrahmen

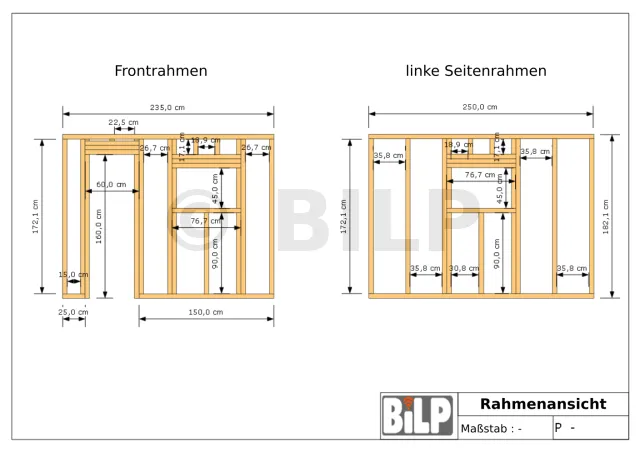

Rahmengröße einer Hütte

Diese Aussichten sind speziell für eine Holzrahmenhütte. Die Ansichten der Abmessungen und der Verteilung der Schienen, Stützen und Streben sind notwendig, um die Ausrichtung der Hütte zu erreichen.

[...]
