Der Schraubenbolzen

Ein Schraubenbolzen ist ein wesentliches Element in einer Holzkonstruktion, ob in einem kleinen, mittleren oder großen Gebäude. Was sind seine Bestandteile, welche verschiedenen Typen gibt es, was sind seine Vor- und Nachteile ?

Voici un extrait gratuit du guide de construction :

Beschreibung eines Schraubenbolzens

Ein Schraubenbolzen ist ein Montagezubehör (Holz-Holz, Stahl-Stahl, Stahl-Holz, Aluminium, Eisen, Metall usw.) oder Befestigungszubehör (Holz, Stahl, Eisen an einer Fassade). Sie kann auf zwei Arten hergestellt werden: entweder eine Schraube mit Kopf, eine Mutter und eine Unterlegscheibe (optional), das Ganze wird im Allgemeinen als "Strukturbolzen" bezeichnet; oder eine Gewindestange, zwei Muttern und zwei Unterlegscheiben (optional).

Eine Schraube hat eine sehr hohe Biege- und Scherfestigkeit, daher wird sie in den am stärksten belasteten Teilen verwendet. Eine Schraubverbindung ist nicht gewährleistet, wenn die Mutter nicht fest angebracht ist. Bei einem guten Anziehen dieser Muttern sorgt der Bolzen für Steifigkeit und Festigkeit der Struktur, indem er die zu montierenden Teile vollständig durchbohrt und zusammendrückt. In der Tat spielt eine Schraube die Rolle einer sehr starren Feder, die ein starkes Anziehen ermöglicht, um externe Faktoren (mechanische Einwirkungen, Vibrationen, Temperaturschwankungen) zu bewältigen. Sie arbeitet in Kompression (durch die energetische Klemmung vorgespannte Stange) gegen die Teile, begünstigt durch breitere Unterlegscheiben, die die Kräfte verteilen, um die Mattierung des Materials so weit wie möglich zu reduzieren.

Ein Schraubenbolzen kann aus Metall, Stahl, Edelstahl, Aluminium, Platin, Zink usw. hergestellt werden.

Schließlich werden die verschiedenen Teile eines Bolzens (mit Ausnahme der Kopfschraube für den Strukturbolzen) separat vermarktet.

Die Mutter

Die Mutter ist ein wesentlicher Bestandteil eines Schraubenbolzens, da sie durch ihre Anzugskraft die Stabilität der Montage gewährleistet. Er kann nicht separat, sondern immer mit einer Schraube oder Gewindestange verwendet werden.

Es handelt sich um ein Hohlteil mit Gewinde, das heißt, mit einem Gewinde auf der Innenseite des Teils.

Es gibt verschiedene Arten von Muttern, die im Allgemeinen von ihren Antriebsvorrichtungen, das heißt ihrer Form, abhängen. Die meisten sind sechseckige "H-Mutter"-Formen und werden mit einem geeigneten Werkzeug angezogen, es gibt auch viereckige Formen, mit Laschen (handfest); sie kann eine Gewindesicherung oder einen Anschlag haben, eine Basissicherung, um die Unterlegscheibe aufzuheben. Allen diesen Muttern gemeinsam ist die Anzugsfähigkeit, um ein Lösen der Schraube möglichst zu vermeiden.

Eine Mutter ist aus Metall, verzinktem Stahl oder verzinkt. Ein Schraubenbolzen muss mit Komponenten aus derselben Legierung geformt werden, um eine für das System ungeeignete Formation zu vermeiden.

Es wird empfohlen, eine Mutter nicht mit einer Zange anzuziehen oder zu lösen, da sie dadurch beschädigt wird, außer bei Flügelmuttern. Verwenden Sie stets geeignete Schraubenschlüssel.

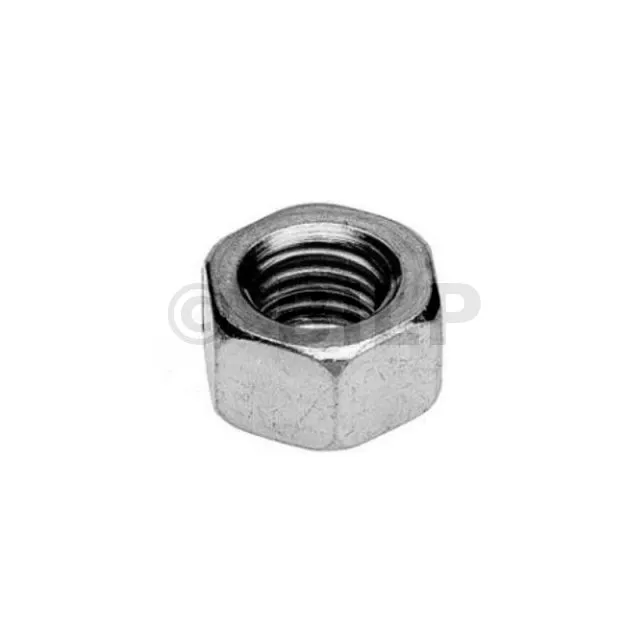

Sechskantmutter

Die am häufigsten verwendete, passt sich an jede Art von Montage an.

Sechskantmuttern
Sechskantmutter mit reduzierter Höhe oder Kontermutter

Wird nach der normalen Mutter verwendet, um das Festziehen der Montage zu verlangsamen.

Vierkantmutter

Diese Mutter ermöglicht ein vollständiges Greifen eines Schraubenschlüssels beim Anziehen. Es wird derzeit hauptsächlich in Käfigmuttern in Möbeln und elektronischen Geräten verwendet.

Flanschmutter

Ausgestattet mit einem Flansch mit einer größeren Auflagefläche für die zu montierenden Teile. Manchmal ist diese Oberfläche gerillt, um ein Lösen zu verhindern.

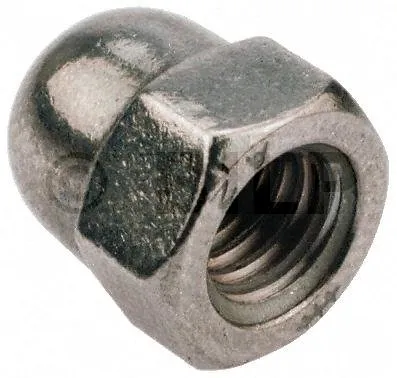

Hutmutter

Die Mutter öffnet sich nicht durch die Existenz ihrer abgerundeten Kappe auf der anderen Seite. Aus Sicherheitsgründen und aus ästhetischen Gründen verbirgt er das Gewindeende der Stange.

Flügelmutter
zylindrische Axial Mutter/ Trapezgewindemutter

Es wird hauptsächlich in der Mechanik verwendet, wurde aber zur Information eingefügt.

Zylindrische Quermutter

Wird auch in der Mechanik verwendet.

Selbstsichernde NYLSTOP-Mutter mit Klemmteil

Mutter, die so konstruiert ist, dass sich Mutter und Schraube mit der Zeit nicht lösen. Der Nylonring verformt sich beim Anziehen der Mutter auf der Schraube um die Gewinde und gewährleistet so einen festen, vibrationsfreien Halt auf der Schraube. Wird im Allgemeinen im Maschinenbau verwendet.

Lagersischerungsmutter/ Nutmutter

Bremszubehör zur Verwendung in der Mechanik.

Es gibt immer noch verschiedene Arten von Muttern auf dem Markt, aber die obigen Präsentationen fassen die Zubehörteile zusammen, die in einer Holzkonstruktion verwendet werden können. Einige von ihnen sind nur indikativ für mechanische Strukturen.

Die Schraube und die Gewindestange

Strukturschraube (Kopfschraube und Schraubenmutter)

Die Schraube und die Gewindestange bilden den weiblichen Teil des Schraubenbolzens, dessen männlicher Teil die Mutter ist.

Wir haben in einem früheren Artikel ausführlich über die Schraube gesprochen, diese Beschreibungen gelten für diese Schraube, die die Schraube bilden wird, mit dem einzigen Unterschied, dass der Kopf dieser Schraube im Allgemeinen sechseckig ist und das Ende des flachen Schafts nicht spitz zuläuft. Dieser Sechskantkopf erleichtert das Anziehen der Mutter der Schraube mit einem Schrau[...]
