Die Schrauben

Nach der Begriffsbestimmung ist eine Schraube eine geriffelte und zylindrische Stange, deren Kopf es ermöglicht, sie durch eine Drehbewegung in das Holz zu bohren.
Wir sprechen hier über die Holzbefestigungsschraube und wir werden sehen, wann eine Schraube in einer Struktur benötigt wird, ihre Vorteile, ihre Nachteile und schließlich einige Standard-Schraubenabmessungen.

Hier finden Sie einen kostenlosen Auszug aus der Bauanleitung :
Flach-Senkkopfschraube

Für Holz und Spanplatten, deren Schrauben verdeckt werden sollen.

Rundkopfschraube

Die Rundkopfschraube wird hauptsächlich zur Befestigung von Metallteilen auf Holz verwendet: Schlösser, Scharniere usw.

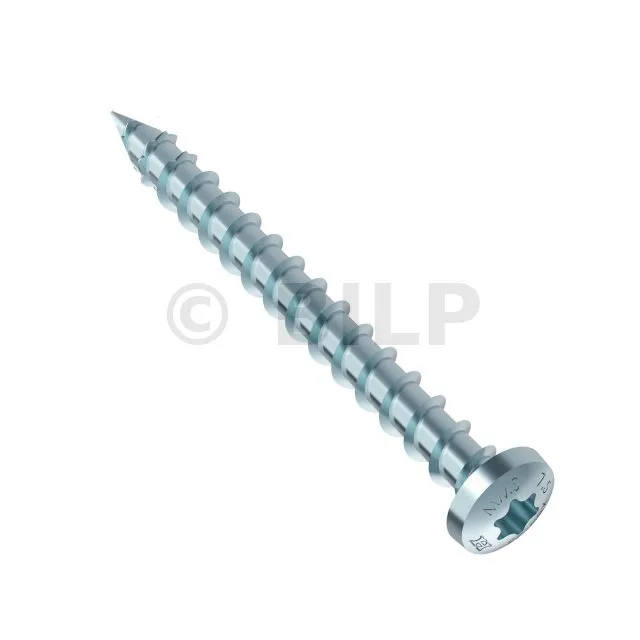

HECO-FIX-plus und HECO-TOPIX-plus
HECO-FIX-plus und HECO-TOPIX-plus

Eine Schraube für viele Aufgaben, Perfekt für alle natürlichen und industriellen Holzwerkstoffe, (...)

Weitere Informationen

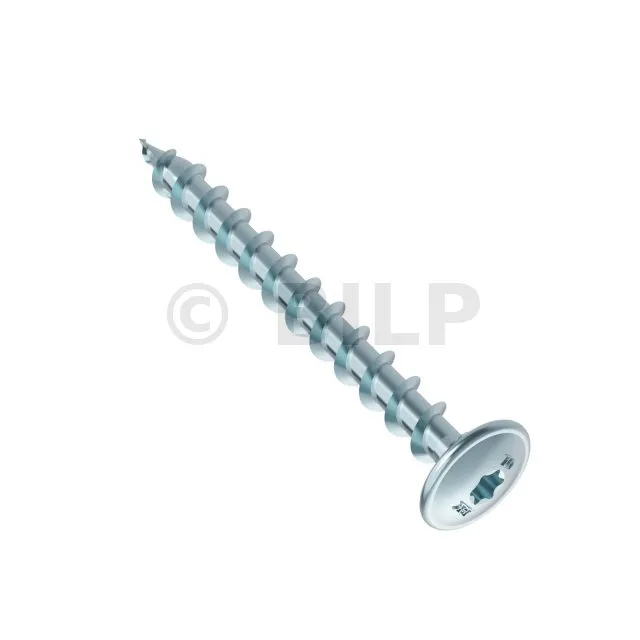

Pfostenschraube, Tellerkopf
Pfostenschraube, Tellerkopf

Verwendung zur Befestigung von Holzpfosten in Stützenfüßen, Pfostenhaltern usw. Befestigung von (...)

Weitere Informationen

Kreuzschlitz-Senkkopfschraube

Mit ihrer kreuzförmigen Kopfform ist diese Schraube auch verdeckbar und wird in soliden Verbindungen mit meist einem elektrischen Schraubendreher verwendet.

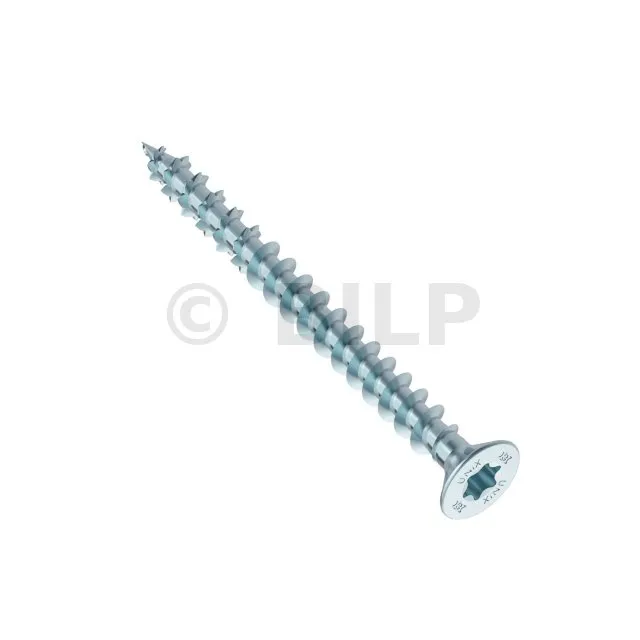

HECO-UNIX-PLUS/ HECO-TOPIX-PLUS Senkkopf-Holzschraube
HECO-UNIX-PLUS/ HECO-TOPIX-PLUS Senkkopf-Holzschraube

Für Anwendungen in Dübeln und Holzmaterialien. Ausgezeichnete Auszugsfestigkeit bei Dübeln und (...)

Weitere Informationen

Linsenkopfschraube

Es wird in zerlegbaren Montagen verwendet. Es ist von dekorativem Nutzen.

Gewindeschneidschraube

Ohne ästhetische Schwierigkeiten, aber mit der Forderung nach Solidität, ist die Gewindeschneidschraube der beste.

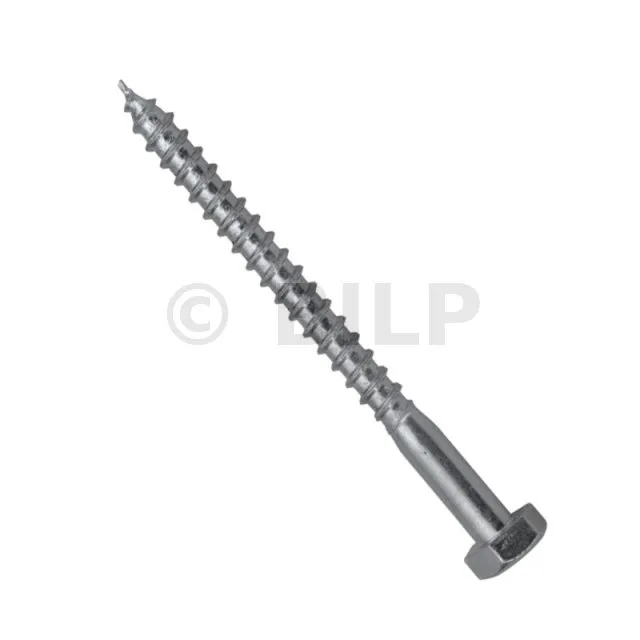

Sechskant-Holzschrauben (verzinkt oder Edelstahl)
Sechskant-Holzschrauben (verzinkt oder Edelstahl)

Beschreibung einer Schraube

Wie in der Einleitung definiert, hat eine Holzschraube eine zylindrische, spitz zulaufende, geriffelte Stange, deren Kopf es erlaubt, sie mit einer Drehbewegung in das Holz zu treiben.
Sie wird verwendet, um zwei oder mehrere Elemente miteinander zu verbinden oder ein Element an einem anderen statischen Element (Wand, Beton usw.) zu befestigen. Sein Gewinde erlaubt es, sich in die Holzfasern einzuhaken. Tatsächlich wird eines der Teile wie in einem Schraubstock zwischen dem anderen Teil und dem Schraubenkopf eingespannt.

Je nach Kopfform gibt es 5 Haupttypen von Schrauben, deren Verwendung je nach Kopfform variiert :

  1. eine Flachkopfschraube mit Senkkopf : Sie ist mit einer flachen Senkkopfform und einem Schlitz versehen, der das Drehen der Schraube mit einem Handschraubendreher ermöglicht. Ideal für alle Montagearten mit einer geeigneten Aussparung.
  2. eine Rundkopfschraube : mit runder Form und einem Schlitz, immer mit dem Schraubendreher. Wenn die Schraube nicht versteckt werden muss, weil ihr Kopf eine größere Anzugskraft zulässt. Zum Beispiel Beschläge an Holz oder kleine Beschläge wie Scharniere, dünne Metallplatten usw.
  3. eine Kreuzschlitzschraube : Sie ist mit einer flachen Senkform und zwei gekreuzten Schlitzen versehen und eignet sich für eine starke Schraubendreherbefestigung. Ideal für die Montage von massiven Elementen, insbesondere für selbstbohrende Schrauben, da das Gewinde über die gesamte Länge geschnitten wird.
  4. eine Linsensenkkopfschrauben : mit einer runden Senkform und einem Schlitz versehen, eignet sie sich für die Montage von zerlegbarem Holz und dünnen Metallplatten. Die Form seines Kopfes verleiht ihm eine dekorative Qualität.
  5. eine Gewindeschneidschraube : Sie hat eine flache Sechskantform mit einem breiteren Schaft und wird mit einem flachen oder geösten Schraubenschlüssel fest angezogen. Sie ist die klassische Holzschraube und wird zur Montage von Holzteilen verwendet, wenn das Aussehen nicht wichtig ist : Konstruktionsteile, Befestigungselemente in Beton, Pfostenfüße usw.

Schraubendurchmesser und -länge

Der Durchmesser einer Schraube entspricht der Dicke der Gewindestange.

Bezüglich der Länge siehe die folgenden beschreibenden Bilder :

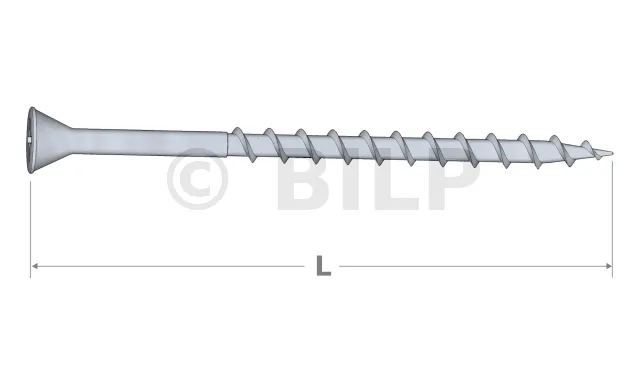

Länge flache Senkkopfschraube
  • L : Länge der Schraube

Flache Senkkopfschrauben, unter Berücksichtigung der Gesamtlänge

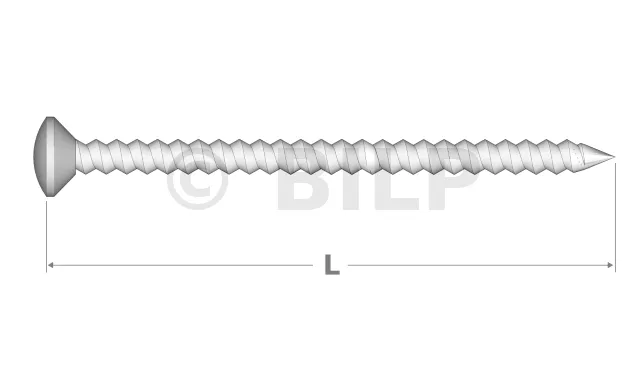

Länge Linsensenkkopfschraube
  • L : Länge der Schraube

Linsensenkkopfschraube: die Länge am oberen Ende des konischen Teils ohne den runden Teil wird berücksichtigt.

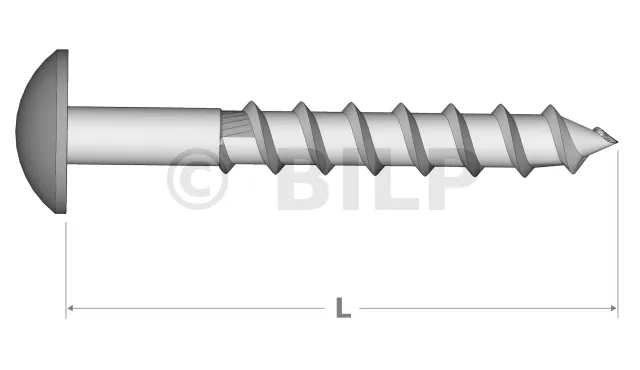

Länge Rundkopfschraube
  • L : Länge der Schraube

Rundkopfschraube: die Länge unter dem Kopf wird berücksichtigt.

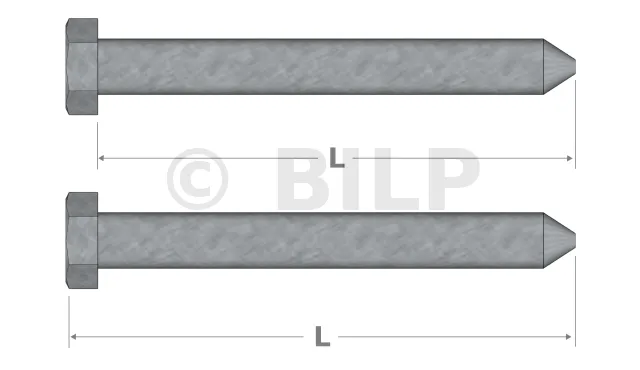

Länge einer Gewindeschneidschraube
  • L : Länge der Gewindeschneidschraube

Eine Gewindeschneidschraube: wir betrachten entweder die Länge unter dem Kopf, wenn die Schraube an der Oberfläche des Holzes befestigt ist, oder die Gesamtlänge, wenn die Schraube mit einem vorgebohrten Loch im Holz verankert ist.

Diese Längen überprüfen ihre Verwendung in jeder Situation.

Eine Schraube wird also durch ihren Durchmesser, ihre Länge, die Form ihres Kopfes und das Metall, aus dem sie hergestellt ist, charakterisiert. Man unterscheidet zwischen Schrauben aus Baustahl, Edelstahl, vernickelt, Kupfer oder Messing. Für die Ausführung gibt es verzinkte, lackierte oder bronzierte Schrauben.

Je nach unseren Anforderungen müssen wir daher unseren Lieferanten nach Durchmesser, Länge, Material und der gewünschten Ausführung fragen.

Hier sind einige der am häufigsten verwendeten Schraubenabmessungen aufgeführt. Die Längen sind mit Ihrem Lieferanten entsprechend Ihren Bedürfnissen zu prüfen (Einheit in mm).

Schlitzbreite Durchmesser des Kopf Schlitzbreite Abschnitt der Schraubendreherklinge Dicke der Schraubendreherklinge Vorbohrung (Durchmesser)
1,6 3,5 0,4 2,5 0,4 Vierkantspitze
2 4,4 0,5 3,5 0,5 Vierkantspitze
2,5 5,5 0,6 4 0,6 Vierkantspitze
3 6,3 0,8 5,5 0,8 Vierkantspitze
3,5 7,3 0,8 5,5 0,8 Vierkantspitze
4 8,4 1 6,5 1 1,5
4,5 9 1 6,5 1 2
5 10 1,2 8 1,2 2
5,5 11 1,2 8 1,2 2
6 12 1,6 10 1,6 2,5
7 14 1,6 10 1,6 2,5
8 16 2 13 2 2,5
10 20 2,5 16 2,5 3

Der Durchmesser der Köpfe von Rundkopfschrauben ist in der Regel etwas größer.

Wann ist eine Schraube zu verwenden ?

Bei der Arbeit mit Holz ist die Verwend[...]
