Die Winkelverbinder

Im Holzbau ist es oft notwendig, Teile im rechten Winkel zu verbinden oder einfach nur die Verbindungen zu verstärken. In diesem Fall werden Befestigungswinkel verwendet, die das Aussehen des Buchstabens "L" haben. Schauen wir uns die verschiedenen Arten von Winkelverbinder an und wann sie verwendet werden.

Voici un extrait gratuit du guide de construction :

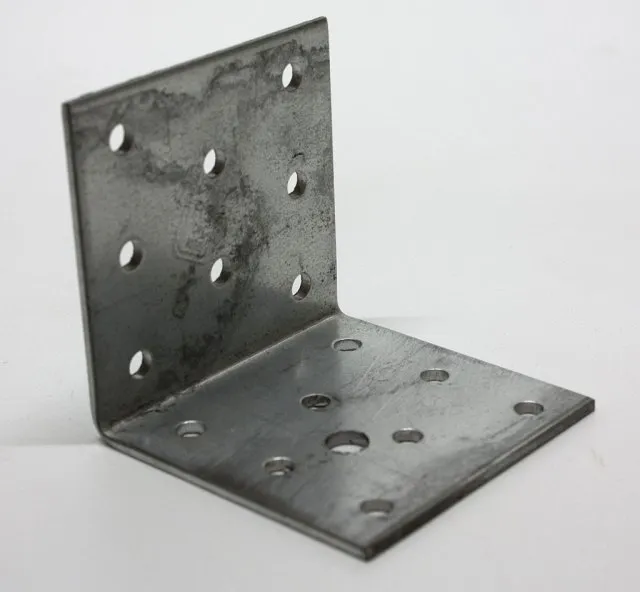

breiter einfacher Winkelverbinder

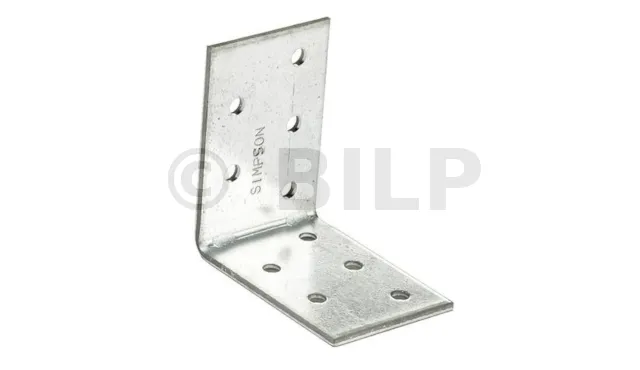

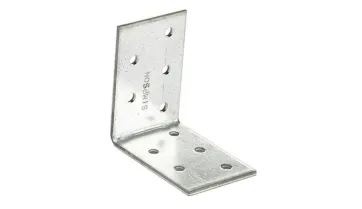

einfacher SIMPSON-Winkelverbinder

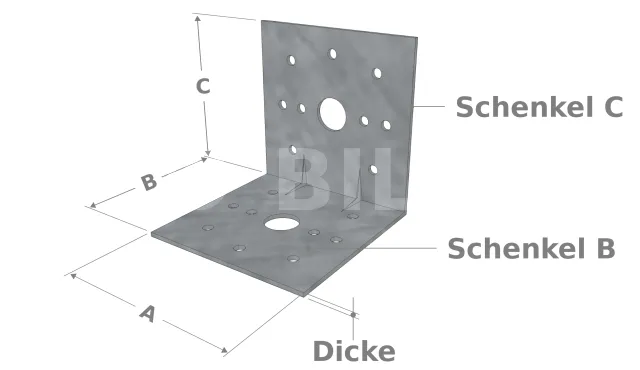

Abmessung eines Winkelverbinders

Breite A, Länge B der Platte B, Höhe C der Platte C und Dicke des Stückes

Es gibt verschiedene Arten von Winkelverbinder, die in zwei Hauptgruppen unterteilt sind, darunter Montagewinkel (in der Gebäudestruktur und andere) und Möbelwinkel (zum Zusammenbau von Stühlen, Schränken, zur Befestigung von Möbeln an der Wand usw.). Sie unterscheiden sich in ihren Abmessungen: die Montagewinkel sind in den meisten Fällen breiter und dicker. Die Längen sind entsprechend ihrer Verwendung gleich.

Im Folgenden werden wir vor allem über die Montagewinkel sprechen, was uns interessiert.

Ein Winkelverbinder wird im Allgemeinen aus einer Stahllegierung mit Zink, Messing, Edelstahl usw. gemäß den Normen einschließlich NF EN 10326 für verzinkten Stahl S250GD + Z275 hergestellt. Er kann mit Schrauben, Bolzen, Nägeln, Zugbolzen usw. montiert werden. Es kann auf Holz, Beton, Stahl usw. verwendet werden. Es passt sich an Standard-Holzabschnitte an.

Die Abmessungen eines Winkelverbinder werden wie folgt angenommen: die Rippenlänge (Kontaktflächen der zu montierenden Teile), Breite des Winkelverbinders (darf die Breite des tragenden Teils nicht überschreiten) und seine Dicke. Die Befestigungselemente werden entsprechend den Befestigungslöchern des Winkelverbinder ausgewählt. Diese Abmessungen müssen gut an die zu tragende Last angepasst sein, ohne die zulässige Belastung des Teils zu überschreiten.

Die Winkelverbinder

Die simplen Winkelverbinder

Bezeichnung : ein einzelner Winkelverbinder besteht aus zwei Platten B und C und verschiedenen Löchern, um ihn direkt an den zu montierenden Teilen befestigen zu können.

Einsatzbereich : hauptsächlich bei der Holzmontage und auf Holzträgern verwendet: Stützen auf Schienen, Sparren auf Unterzugbalken, alle Arten von Montageverstärkungen ... Massivholz, Brettschichtholz, Holz- Verbundwerkstoff usw.

Zur Information sind unten einige quadratische Abmessungen aus dem Simpson-Katalog von 2006 aufgeführt.

(Abmessung in mm)

| Modell |A | B | C | Dicke |
| ES10/40 | 40 | 60 | 60 | 2,5 |
| ES10/60 | 60 | 60 | 60 | 2,5 |
| ES10/80 | 80 | 60 | 60 | 2,5 |
| ES10/100 | 100 | 60 | 60 | 2,5 |
| ES10/120 | 120 | 60 | 60 | 2,5 |
| ES10/140 | 140 | 60 | 60 | 2,5 |
| ES10/160 | 160 | 60 | 60 | 2,5 |
| ES11[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Die simplen Winkelverbinder

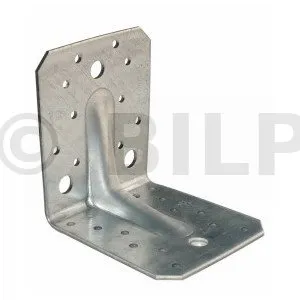

  • Die verstärkten Winkelverbinder
