Die Bemessung und die Überprüfung, die für die Auswahl der Balkenschuhe durchzuführen ist

Bruno, Yvan

Nach der Auswahl der zu verwendende Balkenschuhtyp müssen nun die Abmessungen des Balkenschuhes bestimmt werden.

Hier finden Sie einen kostenlosen Auszug aus der Bauanleitung :

Größenbestimmung der Balkenschuhe

Um die Stabilität und Dauerhaftigkeit des Werkes zu gewährleisten, sind folgende Regeln zu beachten :

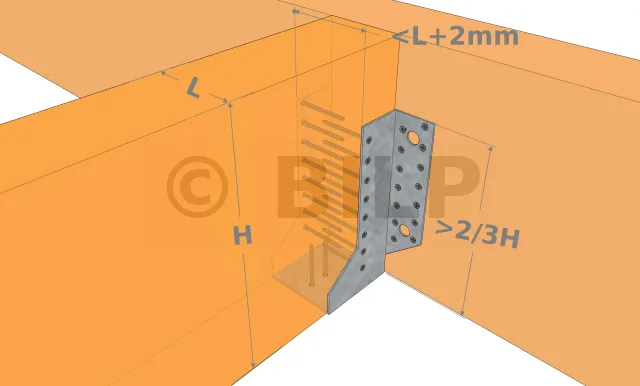

Allgemeiner Fall : es wird die 2/3-Regel verwendet.

Balkenschuhbemessung in einem allgemeinen Fall
  • Die Balkenschuhflanke muss mindestens 2/3 der Höhe des abgenutzten Elements abdecken.
  • Die Breite des abgestützten Holzes darf nicht mehr als 2 mm kleiner sein als die Innenbreite des Balkenschuhes.
  • Die entwickelte, das heißt die Länge des Balkenschuhes, wenn er flach gelegt wurde, erhält man, indem man die Breite des Balkenschuhes zur doppelten Höhe der Flanke addiert. Nehmen Sie nach der Berechnung immer den nächstgelegenen oberen entwickelten Teil.
  • Die Höhe des Holzes muss mindestens der Höhe des Balkenschuhes entsprechen.
  • Für die zu nehmende Dicke haben Sie die Wahl. Es hängt hauptsächlich von den Belastungen ab.


Nehmen wir das Beispiel einer Bohle mit einem Querschnitt von 75 x 250 mm.

  • 2/3 der Höhe des Holzes = 2/3 x 250 [mm] = 166.67 mm.
  • Die Innenbreite des Balkenschuhes = 76 mm < (75 + 2) mm
  • Ausdehnung = (166,67 [mm] x 2) + 76 [mm] = 409,34 mm.
Balkenschuhbemessung für tragendes Fachwerkgerüst

Wir nehmen also a Typ 440 (der nächst höhere entwickelte Wert).

Für dieses Beispiel nehmen wir eine -.

SAE 440/76/2

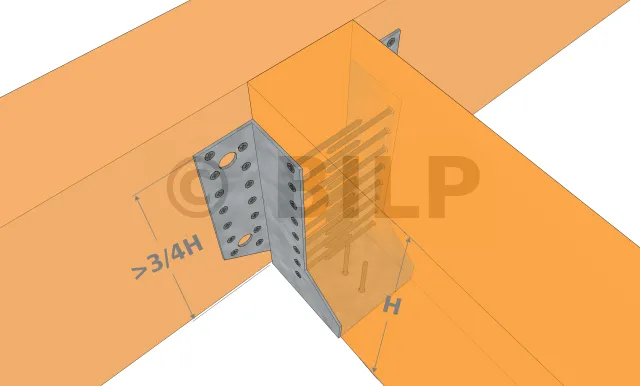

Bei tragendem Fachwerkgerüst muss die Wiederherstellung durch angepasste Kisten (oder eine andere Art der Montage) erfolgen, aber

Sonderfall : tragendes Fachwerkgerüst

.




die Höhe muss mindestens 3/4 des überlappenden tragenden Holzes betragen

Überprüfung der Widerstandsfähigkeit des Balkenschuhes

< als DIE TRAGFÄHIGKEIT DES BALKENSCHUHES sein

Nehmen wir das Beispiel dieses Terrassendachs, dessen Balkenschuhe (

  • [rouge">SAE 440/76/2 DIE AUF DEN BALKENSCHUH AUSGEÜBTE BELASTUNG muss -https://shop.bilp.de/661--balkensch...]) wir gerade dimensioniert haben.
  • Berechnung der auf den Balkenschuh ausgeübten Belastung

    Zunächst werden wir Berechnung der Dachlast

    die Belastung des Daches berechnen

    • Art der Abdeckung : 1. Dachbahnbelastung
    • Deckungslast (daN/m²) = 1,2mm EPDM-Dachbahn

    1.37

    • Deckentyp : 2. Deckenbelastung
    • Deckenlast (daN/m²) = OSB-Platte oder 18 mm Partikel

    11

    • Art der Isolierung : 3. Dämmungslast
    • Dämmungslast (daN/m²) = Wärmedämmung 100 mm Glasliane

    2,7

    • Departement : 4. Klimatische Überlastung (Schnee)
    • Höhe der Konstruktion (m) : 38 Isère

    Das Ergebnis, das wir mit dem Berechnungswerkzeug erhalten, ist :

    • 800
    • Gesamtlast : 165,07 daN/m²
    • davon Strukturbelastung : 15,07 daN/m²
    • davon klimatische Belastung : 150 daN/m²
    • Dachsparrenquerschnitts : Die Dachsparren-Daten
    • Holzklasse : 75 x 250 mm
    • Ständige Belastungen C24 (Strukturelle Belastung)
    • Betriebsausgaben G : 15,05 daN/m² (Klimatische Belastung)
    • Spannweite : Q : 150 daN/m²
    • Achsabstand : 5,15 m
    • 0,65 m
    • Kombination von Lasten mit ihrem Sicherheitsfaktor : Berechnung der angewandten Lasten = (1,35 x 15,05 [daN/m²]) + (1,5 x 150 [daN/m²]) = 1,35 G + 1,5 Q.
    • Belastung pro Laufmeter : 245,32 [daN/m²] x 0,65 [m] = 245,32 daN/m².
    • Gesamt-Sparrenbelastung : 159,46 [daN/m²] x 5,15 [m] = 159,46 daN/m.
    • Auf einen Balkenschuh angewandte Belastung : 821,22 [daN] / 2 = 410,61 daN = 821,22 daN.

    4,2 KN

    Bestimmung der Tragfähigkeit eines Balkenschuhes
    Dieser Koeffizient ist eine Funktion der Ladezeitklasse, der Nutzungsklasse, aber auch der Art des verwendeten Materials.

    Die Dauerklasse hängt von der Dauer der auf das Element angewandten Aktion ab. Sie wird durch die folgende Tabelle definiert :

    Berechnung des Kmod-Koeffizienten

    Klasse Größenordnung der Dauer
    Beispiele Mehr als 10 Jahre Eigengewicht
    Ständig 6 Monate bis 10 Jahre Lagerung
    Langfristig 1 Woche bis 6 Monate Belegungskosten. Schnee H (Höhe) > 1000 m
    Mittelfristig Weniger als eine Woche Belegungskosten. Schnee H (Höhe)




    Um den Koeffizienten für die anderen Länder zu ermitteln, müssen Sie sich auf den Eurocode Ihrer nationalen Anhänge beziehen.

    Für unser Beispiel ist Kurzfristig

    • die γM für Verbindungen ist 1,3.



    Zunächst ist der charakteristische Wert Berechnung der Festigkeitskapazität des Balkenschuhes in Scherung in technische Daten der Balkenschuhe je nach verwendetem Balkenschuh zu sehen.

    Für unser Beispiel beträgt Rk Balkenschuhs auf einer C24-Massivholzunterlage mit teilweiser Vernagelung der charakteristische Wert Rk in Scherung eines SAE 440/76/2.

    Die Festigkeitskapazität des Balkenschuhes = 22.2 KN

    => Die Festigkeitskapazität des Balkenschuhes = ( 22,2 [KN] x 0,8 ) / 1,3 = ( Rk x kmod ) / γM

    Nach der Überprüfung ist 13,66 KN

    auf einen Balkenschuh aufgebrachte Belastung = 4,2 KN ----- Breite L (mm) Höhe H (mm) Breite L (mm)
    40 110 45 108
    140 138
    48 136 51 105
    166 165
    195
    60 100 64 98
    130 128
    160
    190
    220
    70 125 73 125
    155 154
    184
    76 122 80 100
    152 120
    182 140
    150
    180
    210
    90 145 98 141
    100 120 115 193
    140 163
    160 120 119
    170 140
    200 160
    240 180
    280 190
    300 240
    320 280
    127 187 300
    140 139 320
    160 160 160
    180 200
    240(1) 240
    280 280
    300 320
    320
    180 200 200 200
    220 240
    240
    280

    (1) Ab dieser Dimension sind die Balkenschuhe im Allgemeinen 2,5 mm dick.

    < 1000 m|
    |Sofort|Einige Minuten|Unfallartige Aktion. Außergewöhnlicher Schnee. Wind|

    Nach der Ermittlung der Dauerklasse wird der Koeffizient anhand der folgenden Tabelle ermittelt :

    MaterialKlasse der AnwendungStändigLangfristigMittelfristigKurzfristigSofort
    Massivholz 1 0,6 0,7 0,8 0,9 1,1
    Massivholz 2 0,6 0,7 0,8 0,9 1,1
    Massivholz 3 0,5 0,55 0,65 0,7 0,9

    Für unser Beispiel ist die wichtigste Belastung die klimatische Belastung (Schnee). Daher ist die Dauerklasse mittelfristig.
    Die Dienstleistungsklasse ist 1.
    Daher ist unser Kmod-Koeffizient gleich 0,8.

    • Bestimmung des Koeffizienten γM

    Dieser Koeffizient hängt von der Lage der Konstruktion ab :

    • In Frankreich, γM = 1,3 für Verbindungen
    • In Spanien, γM = 1,35 für Verbindungen
    • In Belgien, γM = 1,3 für Verbindungen
    • In Portugal, γM = 1,3 für Verbindungen


      < als Die Festigkeitskapazität des Balkenschuhes = 13,66 KN
      .

    Daher ist SAE 440/76/2 mit teilweiser Vernagelung für die Montage IN ORDNUNG.

    Abmessungen der Balkenschuhe

    Es gibt eine sehr große Palette an Balkenschuhengrößen, von denen hier einige aufgeführt sind. Die hier gezeigten Abmessungen gelten für Balkenschuhe mit Außenlaschen. Balkenschuhe mit Innenlasche sind in der Regel in einer kleineren Größenordnung erhältlich und sind mit blau gekennzeichnet.





    (adsbygoogle = window.adsbygoogle || []).push(Höhe H (mm));


    [...]
    ...es gibt eine Folge!
