Die anderen Verbinder

Bruno

Neben den oben genannten Winkelverbinder gibt es auch andere Modelle, die je nach Situation leichter zu verwenden sind: flache Winkelverbinder, unregelmäßige Winkelverbinder usw. Diese beiden Elemente spielen die Rolle des Zusammenbaus und der Verstärkung der Befestigung zwischen den Hölzern. Sie werden im Allgemeinen bei der Rahmung verwendet.

Voici un extrait gratuit du guide de construction :

Die Funktion von Verbindern besteht darin, zwei oder mehr Holzstücke in einer Konstruktion zu verbinden, normalerweise im Rahmen, Boden, Wandrahmen usw. Die erste davon ist der Flachmetallverbinder, das heißt einfache gelochte Platten. Dann kommen die unregelmäßigen Verbinder.

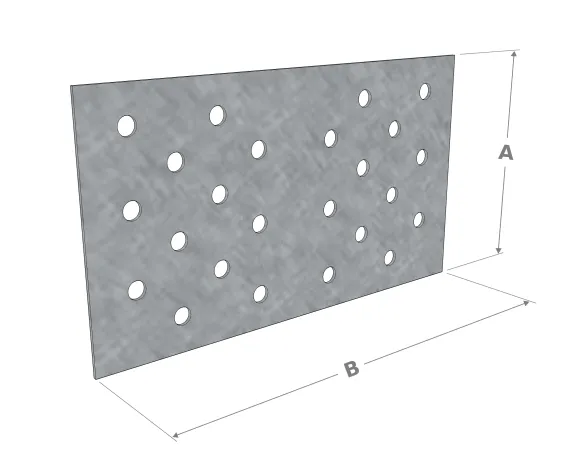

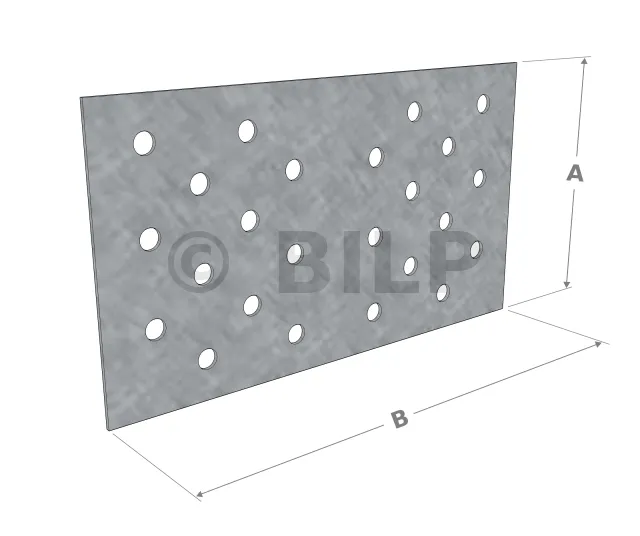

Flachverbinder

Der Flachverbinder wird für die Montage von Pfostenbalken, Fachwerkbauteilen, Sparren und Pfetten, für die Verstärkung von Stoßfugen usw. verwendet. Je nach Größe kann sie zwei oder mehrere Teile gleichzeitig zusammenfügen. Er besteht aus Metall, verzinktem Stahl oder Aluminium, ist rechteckig und hat eine Dicke von 1,5 bis 3 mm. Es kann mit oder ohne Krallen zum Aufhängen am Holz ausgestattet sein.


Die Befestigung erfolgt mit Kerbnägeln oder selbstbohrenden Schrauben.

Hier ist eine Tabelle mit den gängigen Modellen auf dem Markt :


A B Dicke Bohren mm
40 120 1,5 9ø5
60 160 1,5 20ø5
60 200 1,5 25ø5
80 180 1,5 32ø5
80 220 1,5 39ø5
80 240 1,5 42ø5
100 140 1,5 32ø5
100 220 1,5 50ø5
100 240 1,5 54ø5
120 220 1,5 61ø5
120 360 1,5 72ø5
140 200 1,5 59ø5
140 240 1,5 76ø5

[...]

...Il y a une suite !
