Die T und L-förmigen Winkelverbinder

Bruno, Manitra

Die T- und L-förmigen Winkelverbinder ermöglichen sichtbar die schnelle und feste Verlegung von zwei rechtwinklig zueinander stehenden Elementen. Sie sind in verschiedenen Größen erhältlich und können auf verschiedene Weise befestigt werden.

Voici un extrait gratuit du guide de construction :

Beschreibung

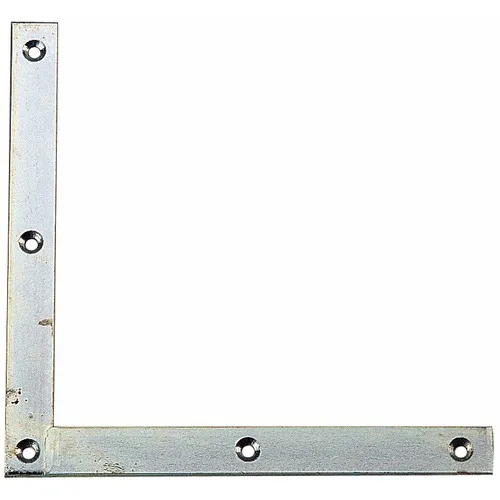

L-förmiger Winkelverbinder

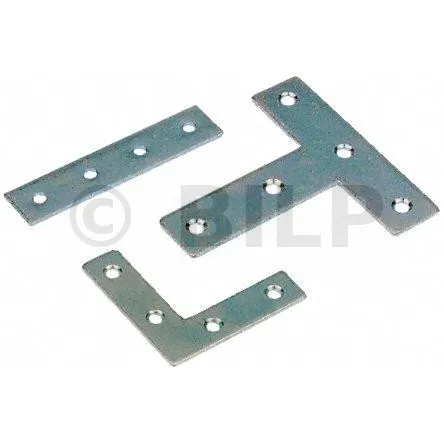

Montage Winkelverbinder

Ein Winkelverbinder oder Verstärkungsbeschlag oder eine Halterung ist ein Stück Metall, das verschiedene Formen annehmen kann, in der Regel flach und wird im Holz- oder Stahlbau verwendet. In unserem Fall werden wir uns die T- und L-Formen ansehen, die die häufigsten Arten von Verbindungselementen im Holzbau sind.

Wie der Name schon sagt, werden T- und L-Form Winkelverbinder verwendet, um Verbindungen (oder Kreuzungen) zwischen zwei Teilen zu verstärken, wobei diese Teile senkrecht zueinander stehen. In der Tat ist es neben den üblichen Verbindungsmethoden auch notwendig, die Schnittpunkte zu verstärken, um eine gute Lastverteilung und Widerstandsfähigkeit an den Verbindungen zu gewährleisten.

Sie werden im Allgemeinen bei Renovierungsarbeiten verwendet. In L- oder T-Form können die Winkelverbinder aus verzinktem Stahl, rostfreiem Metall usw. hergestellt werden... Sie sind praktisch für Verbindungen zwischen Stützen und Unterzugbalken (Hütte, Pergola usw.), Tür- oder Fensterrahmen (Hütte, Gloriette usw.). Sie werden mit selbstbohrenden Schrauben, Kerbstiften oder sogar mit Gewindeschneidschrauben befestigt.

Hier ist eine Tabelle mit den am häufigsten verwendeten Beschlägen :

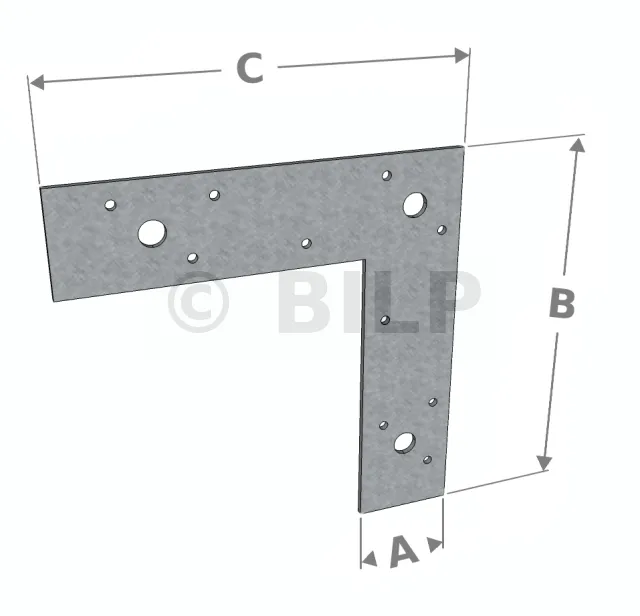

L-förmiger Winkelverbinder

Modell 66L

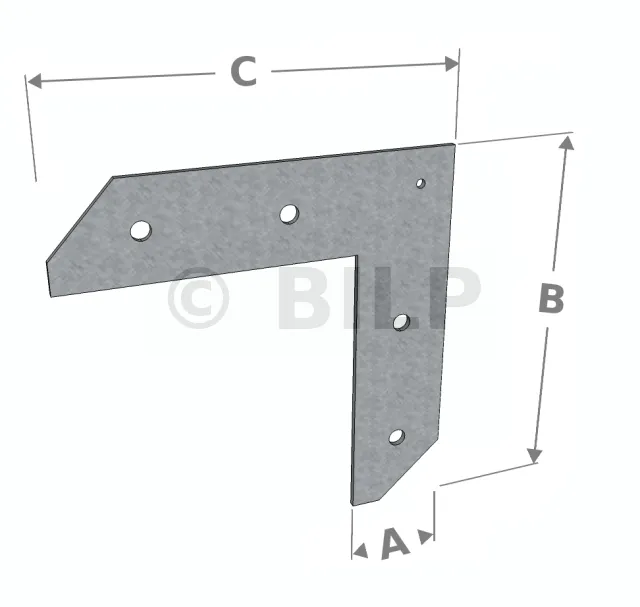

L-förmiger Winkleverbinder mit schrägem Rand

Modell 55L

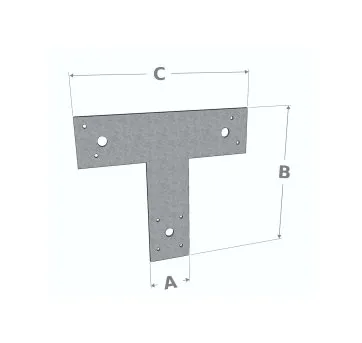

T-förmiger Winkelverbinder

Modell 66T

ModellABCDickeAnzahl des Loches (mm)
55L 32 125 125 1,5 5xø4
55L 10 40 40 1,5 4xø4
55L 16 60 60 1,5 4xø4
66L 38 150 150 2 10xø4 - 3xø11
66L 22 100 100 2 4ø11
66L 22 140 140 2 4xø11
66L 22 160 160 2 4xø11
66L 22 190 190 2 4xø11
66L 22 220 220 2 4xø11
66T 38 125 150 2 8xø4 - 3xø11
66T 15 80 22 2 6xø11

Ausführung

Es gibt zwei Hauptmethoden für den Einbau einer Winkelverbinder :

  • das direkte Auflegen auf die Oberfläche der zu montierenden Teile: dies ist die g[...]
