Die Dübel

Bruno, Manitra

Manchmal kann eine Schraube allein ein Stück Holz nicht perfekt sichern, wenn es darum geht, es an einer Wand, an Beton oder an einem anderen Material als Holz zu befestigen. Mal sehen, was der Dübel uns zur Abhilfe bietet.

Voici un extrait gratuit du guide de construction :

Beschreibung eines Dübels

Ein Dübel ist ein Element, das dazu dient, ein anderes Element an einem festen Element (Wand, Trennwand, Decke usw.) zu halten. Sie gewährleistet mit ihrer Last einen soliden Halt des letzteren. Sie ermöglicht die Befestigung großer Elemente wie Träger und Strukturteile.

Je nach Verwendung kann ein Dübel aus Nylon für leichte und mittelschwere Lasten oder aus Metall für schwere Lasten hergestellt werden. Sie besteht in der Regel aus einem hohlen Rumpf und Greifvorrichtungen.

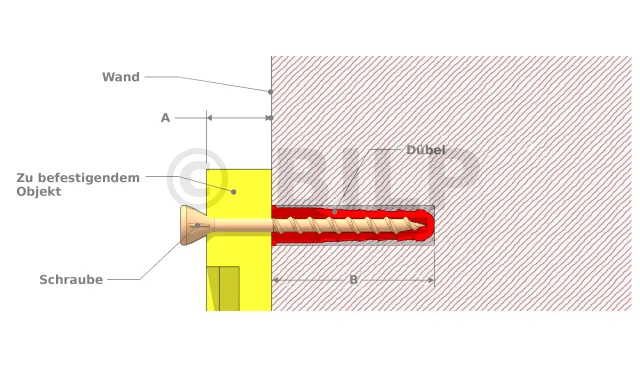

Abbildung der Befestigung eines Objekts mit einem Dübel

Setzen Sie den Dübel (B) in das Loch, legen Sie den Gegenstand (A) zwischen Schraubenkopf und Dübel und schrauben Sie ihn ein. Stellen Sie die Schraubenlänge entsprechend der Dicke des zu befestigenden Objekts (A) und der Länge des Dübels (B) ein.

Die verschiedenen Arten von Dübeln

Es gibt zwei Hauptklassen von Dübeln, die auf der Art des Materials, an dem das Objekt befestigt werden soll, und der vom Dübel zu tragenden Last basieren.

Es gibt zwei Haupttypen von Material für einen Dübel: ein Dübel kann aus Nylon hergestellt werden, da es ein Material ist, das sehr widerstandsfähig gegen Reibung und Wasser ist (es trocknet schnell); ein Dübel kann wegen seiner mechanischen Festigkeit metallisch sein. Es gibt auch Kunststoffstopfen und Messingstopfen, die speziell für die Befestigung von Gewindestangen geeignet sind.

Die gemeinsamen Schritte für die Umsetzung sind :

  • mit einem Bohrer ein Loch machen,
  • Stauben und blasen Sie das Innere des Lochs ab, um jeglichen Staub zu entfernen,
  • den Dübel vor das Loch stellen und durch Drücken von Hand oder mit einem Hammer so eintreiben, dass der gesamte Dübelkörper in das Loch eindringt.

Von dort aus sind die spezifischen Schritte in der folgenden Tabelle dargestellt.

| Bezeichnung | Gebrauch | Anwendung | visuelle Bezichnung |
| Standarddübel (normalerweise Nylon) | Halten Sie leichte oder mittelschwere Lasten in festem Material (Beton, massiver Schlackenblock, hohler Schlackenblock usw.) außer Porenbeton, Gipskarton und Spanplatten. | Nach den oben genannten gemeinsamen Schritten bleibt nur noch, das Objekt mit einer geeigneten Schraube am Dübel zu befestigen, bis das Objekt abgelehnt wird. |

|
| Universaldübel mit Kragen (Nylon oder Metall) | Pflegen Sie leichtes Zubehör wie z.B. leichte Schränke, Lampen, Briefkästen, Fußleisten, Badezimmerzubehör, Bewegungsmelder, Gemälde, Schalter usw. | Nach den oben genannten gemeinsamen Schritten bleibt nur noch, das Objekt mit einer geeigneten Schraube am Dübel zu befestigen, bis das Objekt abgelehnt wird. |

|
| Universaldübel ohne Kragen (Nylon oder Metall) | Halten Sie leichte oder mittelschwere Lasten in Voll- oder Hohlmaterial wie Voll- oder Hohlziegel, Voll- oder Hohlblockstein, Steinblock. | Nach den oben genannten gemeinsamen Schritten bleibt nur noch, das Objekt mit einer geeigneten Schraube am Dübel zu befestigen, bis das Objekt abgelehnt wird. |

|
| Schlagdübel (Nylon oder Metall) | Halten Sie leichte oder mittelschwere Lasten in festem Material (Beton, Vollziegel, massiver Schlackenblock usw.). | Die Schraube erzeugt eine Schwellung im Material, die den Beton greift. |

|
| Metall-Spreizdübel | Halten Sie leichte Lasten von 30 bis 50 kg auf einer dünnen Wand (Gipskartonplatten, Hohlraumwände, Spanplatten usw.) und bis zu 100 kg Last auf einer festen Wand. | Verwenden Sie die Metalldübelklammer, die "Spreizklammer" genannt wird, um die Rippen des Dübels gegen die Innenwand der Wand zu spreizen. |

|
| Nylon-Spreizdübel | Leichte Lasten auf Hohlmaterialien, Gipskartonplatten, Hohlblocksteine und Spanplatt[...]
