FBM60x : Befestigung einer an der Wand befestigten Wandpfette an einer massiven Mauerwerkswand

Bruno

Voici un extrait gratuit du guide de construction :

Befestigung mit Gewindestangen

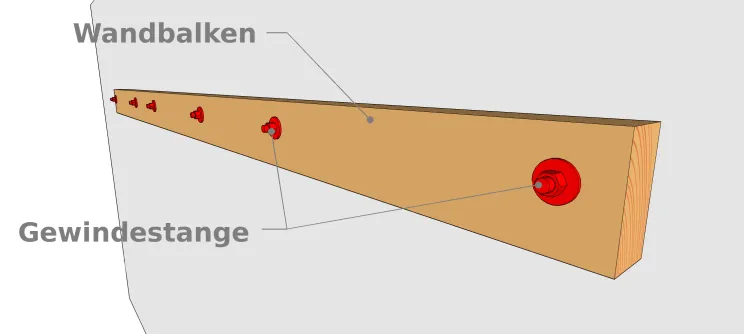

Eine Wandpfette kann mit Gewindestangen, mit Unterlegscheibe und Mutter, chemisch abgedichtet oder mit HECO MULTI MONTI TimberConnect-Schrauben befestigt werden.

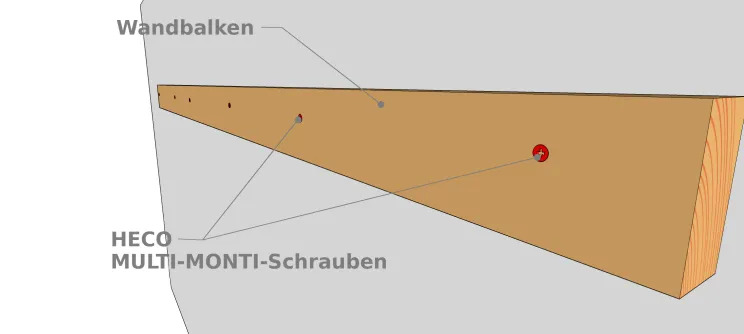

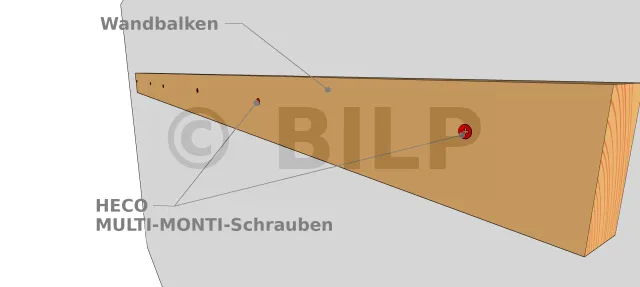

Befestigung mit HECO MULTI-MONTI TimberConnect-Schrauben



Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBM600 7,5 x 100 mm HECO MULTI-MONTI TimberConnect-Schraube 2,6 kN 3,4 kN
FBM601 Gewindestange D8 mit Unterlegscheibe D8 und Mutter D8 mit chemischer Dichtmasse abgedichtet 9,00 kN 5,00 kN
FBM602 Gewindestange D10 mit Unterlegscheibe D10 und Mutter D10 mit chemischer Dichtmasse abgedichtet 14,00 kN 7,00 kN
FBM603 10 x 130 mm HECO MULTI-MONTI TimberConnect-Schraube 4,9 kN 7,9 kN
FBM604 Gewindestange D12 mit Unterlegscheibe D12 und Mutter D12 mit chemischer Dichtmasse abgedichtet 21,00 kN 10,00 kN
FBM605 12 x 160mm HECO MULTI-MONTI TimberConnect-Schraube 6,5 kN 11,3 kN

Weitere Informationen zu diesen Befestigungselementen finden Sie in den Artikeln Auswahl des Querschnitts und der Anzahl der Gewindestangen (für wandbefestigte Systeme), Auswahl des Querschnitts und der Anzahl der Schrauben (für wandbefestigte Systeme) und Montage der Wandpfette mit HECO MULTI-MONTI TimberConnect-Schrauben.
