FBB26x : Befestigung der Rahmenstützen

Voici un extrait gratuit du guide de construction :

Im Allgemeinen werden an jedem Ende des Ständers Schrauben verwendet, um die Ständer zu befestigen.

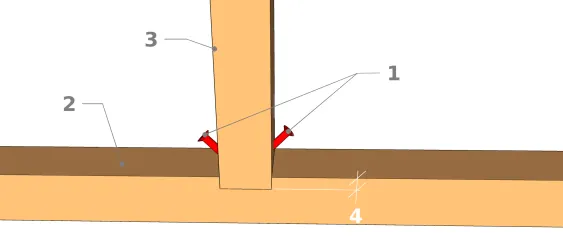

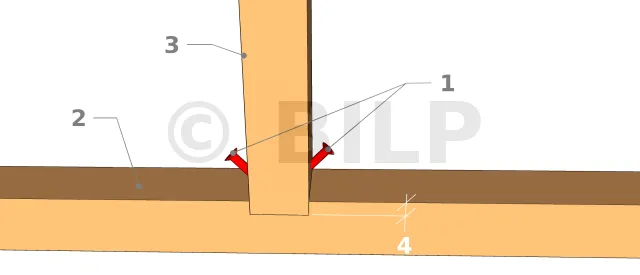

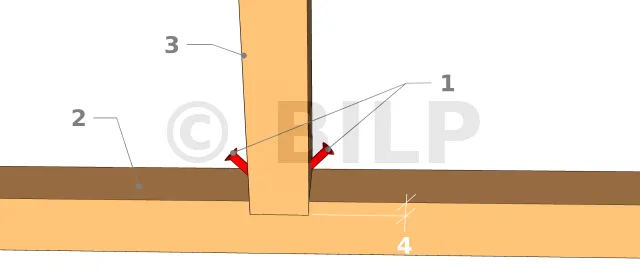

Befestigung der Ständer an der unteren Schwelle.
  • 1 : Befestigungselement
  • 2 : untere Schwelle
  • 3 : Ständer
  • 4 : Halbholzkerbe (optional)

Befestigung des Ständers an der Schwelle mit 45° geneigten Schrauben. Dies ist die Methode, die anzuwenden ist, wenn die Schwelle vor der Befestigung des Ständers am Boden befestigt wird, wenn die Wandplatte nach und nach montiert wird.

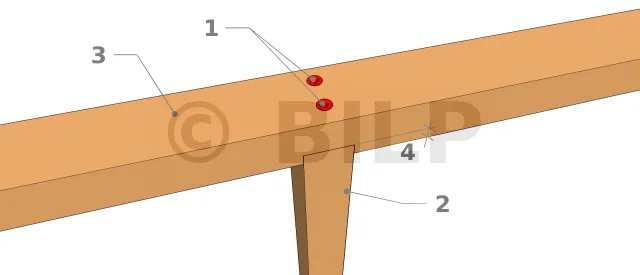

Befestigung des Ständers an die Schwelle, Vorfertigungsmethode
  • 1 : Befestigungselement
  • 2 : Ständer
  • 3 : obere Schwelle
  • 4 : Halbholzkerbe (optional)

Diese Methode ist anzuwenden, wenn die Platte vor der Anbringung vorgefertigt wird. Wenn die Rahmung während des Aufbaus an Ort und Stelle errichtet wird, gilt diese Methode auch für die obere Schwelle.

Die Halbholzkerben

Die Halbholzkerbe ist eine Anordnung, die einen gleichmäßigen Achsabstand und einen besseren Halt der Ständer in den Schwelle gewährleistet, insbesondere während des Baus der Wand. Wenn die Aussteifungsplatten an der Rahmenkonstruktion befestigt werden, sorgen sie für die Steifigkeit der Rahmenkonstruktion. Dann ist die Rolle der Kerben eher fraglich. Obwohl sie optional sind, raten wir Ihnen dennoch, die Kerben in der Mitte des Holzes zu machen. Um diese Kerben zu machen, siehe diesen Artikel.

| Leistungsbereich | Bezeichnung | Zugfestigkeit | Scherfestigkeit |
| FBB260 | 1 D5 Holzschraube | 2,04 kN | 1,50 kN |
| ^ | 2 D4 Rillennägel | 1,76 kN | 4,08 kN |
| FBB261 | 1 D6 Holzschraube | 2,81 kN | 1,81 kN |
| ^ | 3 D4 Rillennägel | 2,64 kN | 6,12 kN |
| FBB262 | 2 D5 Rillennägel| 4,08kN | 3,00 kN |
| ^ | 5 D3,7 Rillennägel | 4,10 kN | 9,20 kN[...]
