FBB25x : Befestigung von Tür- und Fensterstürzen

Bruno, Rindra

Voici un extrait gratuit du guide de construction :

Tür- oder Fensterstürze werden in der Regel mit Schrauben oder einfach mit Nägeln befestigt.

Technik 1 : Befestigung mit Schrauben: dies ist die gebräuchlichste Befestigungsmethode im Holzbau. Schrauben können auf zwei Arten verwendet werden, um einen Sturz zu befestigen: Entweder wird er an der Oberseite des Sturzes befestigt, oder er wird am Ende des Sturzes befestigt, wie in den Bildern unten dargestellt.

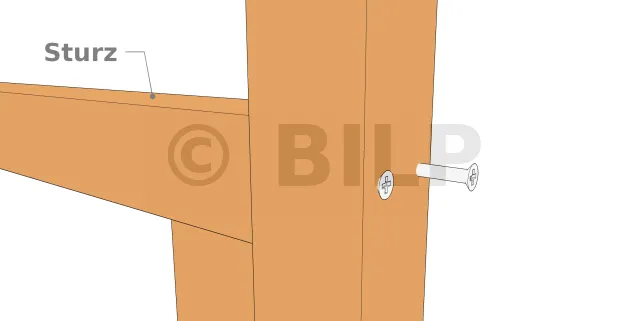

Befestigung eines Sturzes mit Schrauben

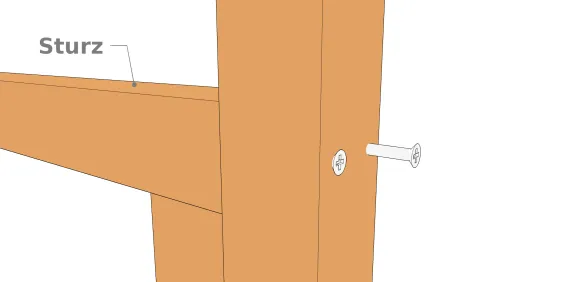

Befestigung eines Sturzes mit Schrauben


Technik 2 : Die Befestigung mit Nägeln: dies ist die älteste Befestigungsmethode von allen, sie wird seit Jahrhunderten angewandt. Er kann hier entweder an der Oberseite des Sturzes, an einer der beiden Seitenflächen oder einfach am Ende des Sturzes verwendet werden, wie in den Bildern unten gezeigt.

Befestigung mit Nägeln auf der Oberseite des Sturzes

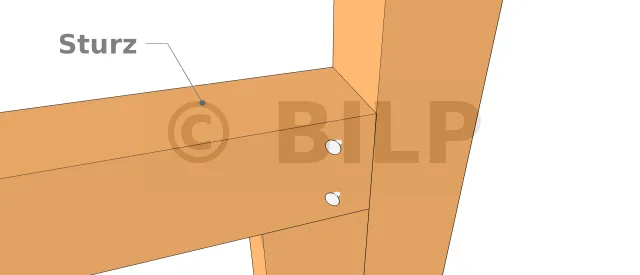

Befestigung mit Nägeln an der Seitenfläche des Sturzes

Der Sturz kann an einer seiner beiden Seiten befestigt werden.

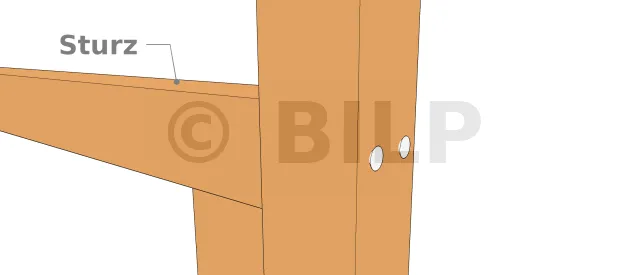

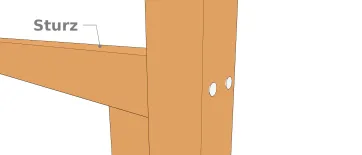

Befestigung mit Nägeln am Ende des Sturzes

Hinweis : um die Leistung dieser Verbindungselemente optimal nutzen zu können, müssen sie gut verankert werden. Dazu ist eine Mindestverankerungstiefe von 30 mm erforderlich.

| Leistungsbereich | Technik | Bezeichnung | Zugfestigkeit | Scherfestigkeit |
| FBB250 | 1 | 1 D5 Holzschraube | 2,04 kN | 1,50 kN |
| FBB251 | 1 | 1 D6 Holzschraube | 2,81 kN | 1,81 kN |
| ^ | 2 | 1 D3,7 Rillennagel | 0,91 kN | 1,98 kN |
| FBB252 | 2 | 1 D4 Rillennagel | 0,98 kN | 2,19 kN |
| FBB253 | 1 | 2 D5 Holzschrauben | 4,08 kN | 3,00 kN |
| FBB254 | 1 | 2 D6 Holzschrau[...]
