FBB24x : Befestigung der Ausfüllstücke

Bruno

Voici un extrait gratuit du guide de construction :

Zur Befestigung der Ausfüllstücke können Schrauben oder Winkelverbinder verwendet werden. Weitere Informationen über dieses zu befestigende Element finden Sie im Artikel über allen Dachtypen gemeinsame Elemente.

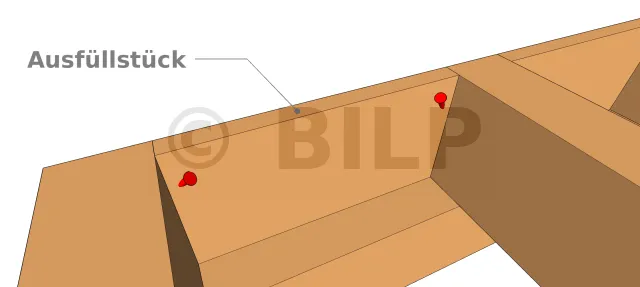

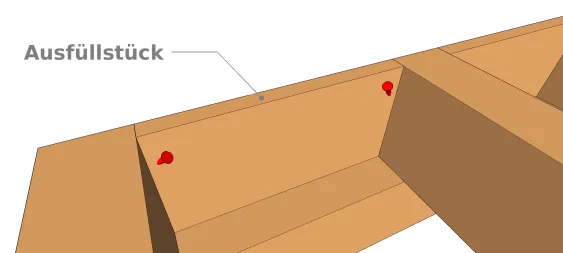

Befestigung eines Ausfüllstückes im Falle einer dünnen Platte
  • Technik 1 : Befestigung der Ausfüllstücke mit Schrauben: dies ist die gebräuchlichste Technik bei einer Holzmontage. Sie ist leicht zu implementieren und der Auf- und Abbau wird erleichtert.
  • Technik 2 : Befestigung von Ausfüllstücke mit Nägeln: dies ist eine Technik, die es schon lange vor der Befestigung mit Schrauben gab. Auch wenn sie nicht den Vorteil einer leichten Demontage bietet, so ist sie doch ein schnelles und zuverlässiges Mittel zur Befestigung während der Montage, insbesondere wenn ein Gasdrucknagler zur Verfügung steht.

Um eine gute, stabile und widerstandsfähige Befestigung zu haben, muss eine Mindestverankerung der Befestigungsmittel von 30 mm eingehalten werden.

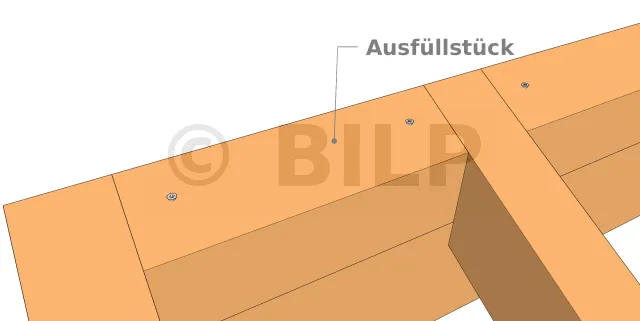

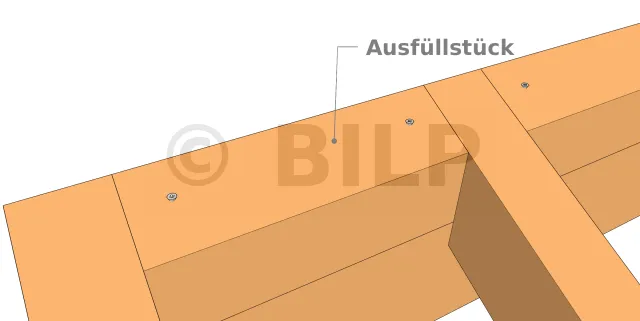

Befestigung eines Ausfüllstückes, wenn die Ausfüllstücke dick genug ist

Wir können sowohl Technik 1 als auch Technik 2 verwenden. Um die Länge der Schrauben oder Nägel zu bestimmen, muss die Höhe des Verschluss berücksichtigt und die Mindestverankerungslänge, die mindestens 30 mm betragen muss, hinzugefügt werden.

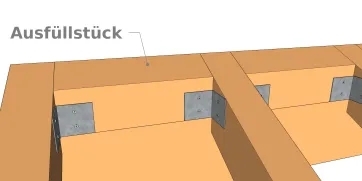

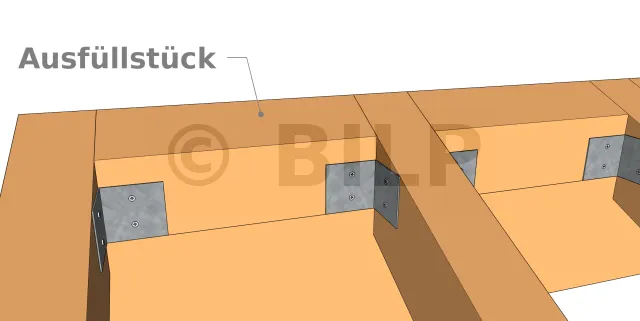

Technik 3 : Befestigung eines Ausfüllstücke mit einfachen Winkelverbindern

Diese Befestigungstechnik eignet sich besonders für die senkrechte Montage. Darüber hinaus ermöglicht diese Technik eine verstärkte Montage.



| Leistungsbereich | Technik | Bezeichnung | Zugfestigkeit | Scherfestigkeit |
| FBB240 |1 | D5 Holzschraube | 2,04 kN | 1,50 kN |
| ^ | 2 | D3,5 Rillennagel | 0,91 kN | 1,98 kN |
| ^ | 3 | übergroß | - | - |
| FBB241 | 1 | D6 Holzschraube | 2,81 kN | 1,81 kN |
| ^ | 2 | D4 Rillennagel | 0,98 kN | 2,19 kN |
| ^ | 3 | übergroß | - | - |
| FBB242 | 1 | D8 Sechskantkopf Gewindeschneidschraube | 3,54 kN | 3,78 kN |
| ^ | 2 | 2 D3,5 Rillennägel | 1,82 kN | 3,96 kN |
| ^ | 3 | Einfache Winkelverbinder 40x60x60 Dicke 2,5 mm, befestigt mit 3x3 Schrauben oder Nägel |3,10 kN | 3,10 kN |
| FBB243 | 1 | D10 Sechskantkopf Gewindeschneidschraube | 5,45 kN |5,78 kN |
| ^ | 2 | 3 D3,5 Rillennägel | 2,73 kN | 5,94 kN |
| ^ | 3 | NR | - | - |
| FBB244 | 1 | NR | - | - |
| ^ | 2 | NR | - | - |
| ^ | 3 |Einfache Winkelverbinder 60x60x60 Dicke 2,5mm mit 5x5 Schrauben oder Nägel befestigt | 4,90 kN | 7,40 kN |
| FBB245 | 1 | NR | - | - |
| ^ | 2 | NR | - | - |
| ^ | 3| Einfache Winkelverbinder 80x80x80 Dicke 2,5mm mit 10x8 Schrauben oder Nägel befestigt | 6,30 kN | 13,50 kN |
| FBB246 | 1 | NR | - | - |
| ^ | 2 | NR | - | - |
| ^ | 3 | Einfache Winkelverbinder 100x80x80 Dicke 2,[...]
