FBB81x : Befestigung von diagonalem Teil Geländer und Aussteifungsarme

Bruno, Rindra, Manitra

Voici un extrait gratuit du guide de construction :

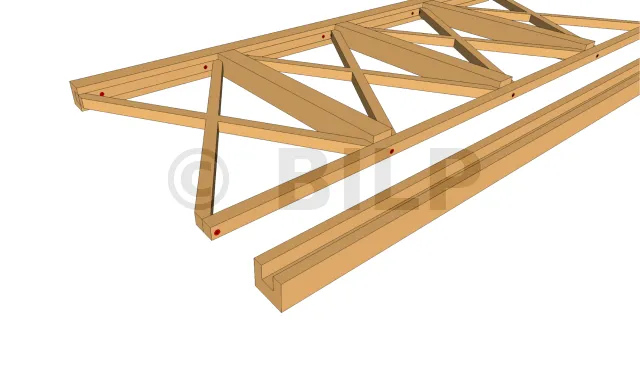

Geländer mit Schrauben

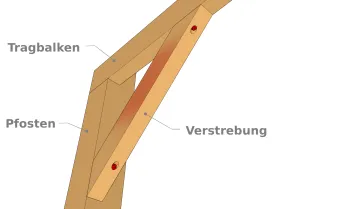

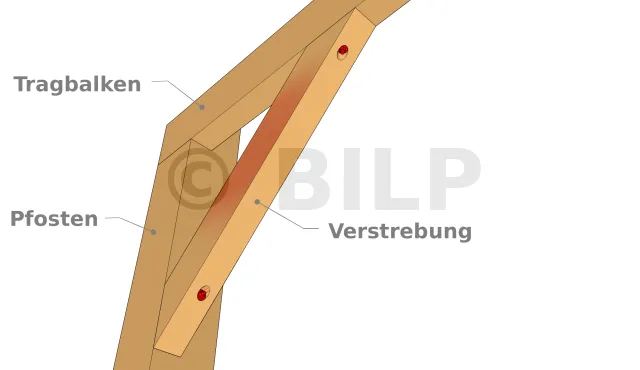

Strebe mit Schrauben

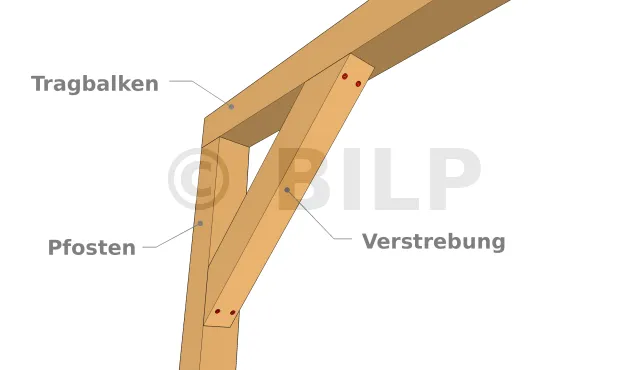

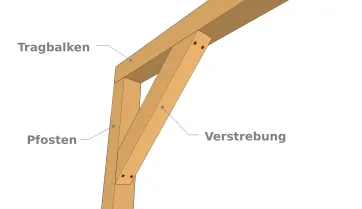

Strebe mit Gewindestangen

Dieser Befestigungscode wird für die Montage und Befestigung von Handläufen und verschiedenen Streben verwendet. Die folgenden Artikel geben Ihnen etwas mehr Informationen über die Verankerung und die Verlegemethode: die Strebe, Beschreibung einer Strebe, Vorbereitung der Verstrebungsarme durch Metallverbindungselemente, Verlegung der Verstrebungsarme, Techniken zur Montage der Verstrebungsarme und Verlegung der Verstrebungsarme.

Hinwei: es ist zu beachten, dass es ein Fehler ist, zu glauben, dass eine Zapfenverbindung für diese Art von Verbindung geeignet ist (siehe die Artikel [Zapfenverbindung herstellen>art41] und [Schrägzapfenverbindung herstellen>art40]), da diese Art von Verbindung eine echte Wasserfalle ist, wenn sie in einer Außenumgebung angewendet wird. Folglich ist es eine echte Quelle der Holzfäule. Aus diesem Grund ist es vorzuziehen, die Zapfenverbindung nur für eine Montage in Innenräumen zu verwenden (Beispiel: Aufbau einer Hütte, ...).


Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBB810 D5 Schraube 2,04 kN 1,5 kN
FBB811 D6 Schraube 2,81 kN 1,81 kN
FBB812 D8 Sechskantkopf Gewindeschneidschraube 4,45 kN 3,01 kN
FBB813 D10 Sechskantkopf Gewindeschneidschraube 5,72 kN 4,56 kN
FBB814 Gewindestange D8 mit 2 Muttern D8 und 2 Unterlegscheiben D8 10,50 kN 7,30 kN
FBB815 Gewindestange D10 mit 2 Muttern D10 und 2 Unterlegscheiben D10 16,70 kN 11,10 kN
FBB816 Gewindestange D12 mit 2 Muttern D12 und 2 Unterlegscheiben D12 24,30 kN 16,20 kN

Weitere Informationen zu diesen Verbindungselementen finden Sie unter Schrauben.
