FBB40x : Trägerverbindung mit Metallverbindern

Bruno

Voici un extrait gratuit du guide de construction :

Verbindung der Träger

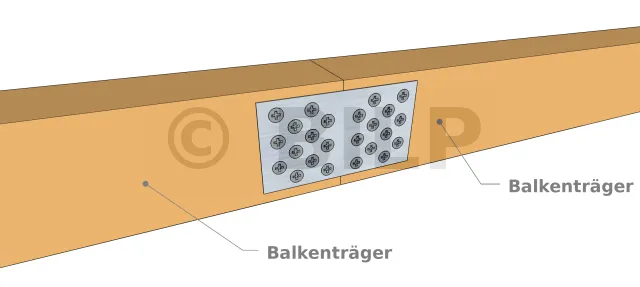

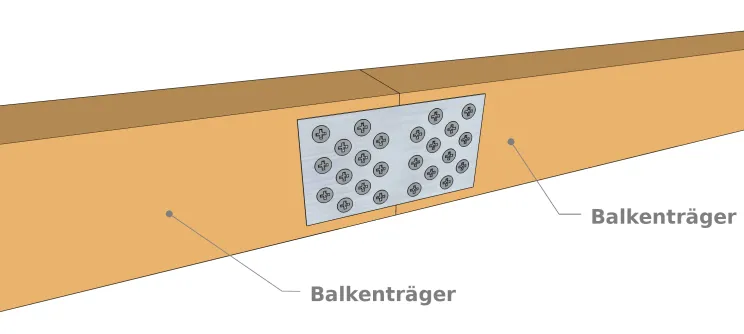

Dieser Befestigungscode ist für zweiteilige Stumpfverbindungen reserviert. Ein Beispiel dafür ist ein nicht ausreichend langer Balken. In diesem Fall muss er mit einem anderen Träger verbunden werden.


Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBB400 Lochplatte 60 x 160 Dicke 1,5, befestigt mit 14 Schrauben D5 20,00 kN 21,00 kN
FBB401 Lochplatte 80 x 180 Dicke 1,5, befestigt mit 24 Schrauben D5 26,70 kN 36,00 kN
FBB402 Lochplatte 100 x 220 Dicke 1, 5, befestigt mit 40 Schrauben D5 33,40 kN 60,00 kN

Weitere Informationen über diese Befestigungselemente finden Sie unter andere Verbinder.

[...]
