FBB07x : Befestigung eines Binders an einer Wandplatte

Bruno

Voici un extrait gratuit du guide de construction :

Das Gerüst eines Daches ist ein wesentlicher Bestandteil einer Holzkonstruktion. Deshalb muss er gut an der Konstruktion befestigt werden, damit er nicht beim ersten Windstoß weggeweht wird. Zu diesem Zweck haben wir verstärkte Winkeleisen angebracht, um diesen Rahmen an Ort und Stelle zu halten. Um die Kapazitäten der Konsolen maximal zu nutzen, muss auf jeder Seite des Fachwerks eine Konsole angebracht werden, um die Stabilität der Struktur zu gewährleisten.

Dieser Artikel über Befestigung eines Binders an einer Stütze wird Ihnen ein wenig mehr über die Befestigung von Bindern erzählen.

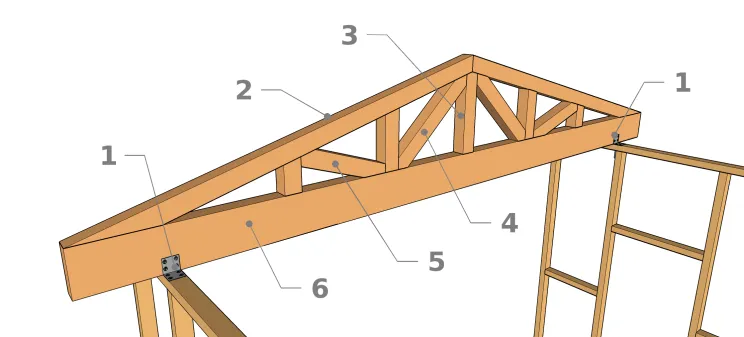

verstärkter Winkelverbinder
  • 1 : verstärktes Winkeleisen
  • 2 : Bindersparren
  • 3 : Ständer
  • 4 : Strebe
  • 5 : Winkelband
  • 6 : Binderbalken


Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBB070 EB/7070 Verstärkter Winkelverbinder 55x70x70 mm, befestigt mit 6x6 Schrauben D5 oder Nägel D4 und 1x1 Gewindeschneidschrauben D8 7,10 kN 6,80 kN
FBB071 E9S/2,5 Verstärkter Winkelverbinder 65x150x90, Dicke 2,5 mm, befestigt mit 14x8 D5-Schrauben oder D4-Nägel 7,50 kN 11,80 kN
FBB072 E9/2,5 Verstärkter Winkelverbinder 65x150x150, Dicke 2,5 mm, befestigt mit 14x14 D5-Schrauben oder D4-Nägel 8,20 kN 13,00 kN
FBB072 E2/2,5/7090 Verstärkter Winkelverbinder 65x90x90 Dicke 2,5 mm, befestigt mit 10x10 D5-Schrauben oder D4-Nägel 10,60 kN 10,50 kN
FBB074 E20/3 Verstärkter Winkelverbinder 95x170x113 mm, 3 mm, befestigt mit 24x16 D5-Schrauben oder D4-Nägel 11,70 kN 26,50 kN
FBB075 ABR105-R Verstärkter Winkelverbinder 90x105x105 Dicke 3 mm, befestigt mit 10x14 D5-Schrauben oder D4-Nägel 14,30 kN 19,10 kN

Weit[...]

...Il y a une suite !


Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Et de nombreuses illustrations haute-définition :

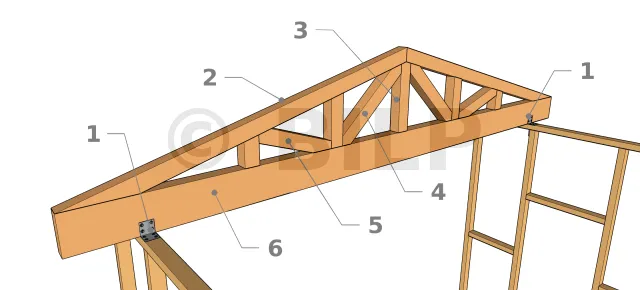

  • verstärkter Winkelverbinder
