FBB03x : Befestigung eines leichten Teils an einem anderen

Dieser Code gilt für den Zusammenbau eines Geländers, eines Dachrings und jeder anderen Anordnung eines leichten Teils, das senkrecht zu einem anderen befestigt wird.

Voici un extrait gratuit du guide de construction :

Dies kann entweder mit Schrauben oder mit Nägeln geschehen.

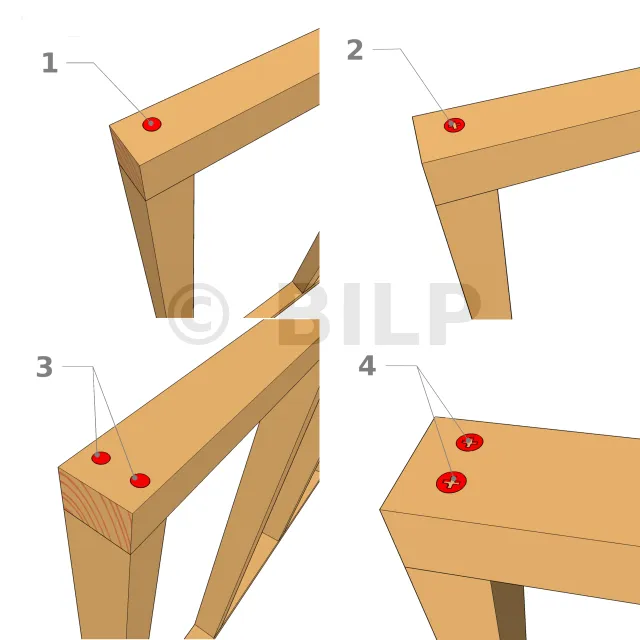

Befestigung eines leichten Teils an einem anderen
  • 1 : Befestigung mit einem einzigen Nagel;
  • 2 : Fixierung mit nur einer Schraube ;
  • 3 : Befestigung mit zwei Nägel ;
  • 4 : Fixierung mit zwei Schrauben ;


Um eine maximale Verankerung des Befestigungsmittels zu gewährleisten, ist eine Mindestverankerungslänge von 30 mm im Holzelement erforderlich.

Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBB030 1 galvanisch verzinkte Rillennägel D4 0,98 kN 2,19 kN
FBB031 2 galvanisch verzinkte Rillennägel D4 1,96 kN 4,38 kN
FBB032 1 Holzschraube D5 2,04 kN 1,50 kN
FBB033 2 Holzschrauben D5 4,08 kN 3,00 kN

Weitere Informationen zu diesen Befestigungselementen finden Sie unter Schrauben und Nägel.

Anmerkung : Im Idealfall werden zwei Schrauben oder zwei Nägel an einem Befestigungspunkt verwendet, um die Ständer an der oberen und unteren Schiene zu befestigen, damit sich d[...]
