FBB02x : Befestigung der OSB-Dachplatte

Bruno, Rindra

Voici un extrait gratuit du guide de construction :

Zur Befestigung der OSB-Platten werden Schrauben oder Nägel von kurzer Länge verwendet, wobei jedoch immer eine Mindestverankerungslänge von 30 mm in der Plattenauflage eingehalten wird. Weitere Informationen dazu finden Sie in den Artikeln OSB und Verlegung eines Fußbodens mit Holzplatten.

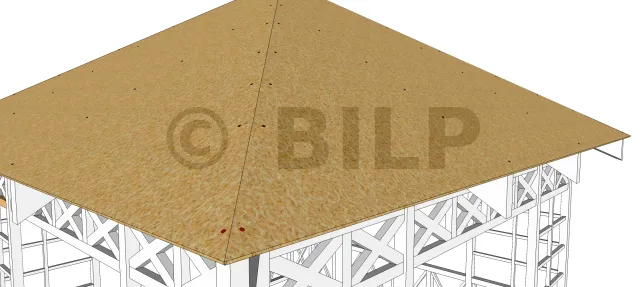

Befestigung von OSB-Dachplatten


Die Auszugskraft kann aus der Windstärke, die auf sie ausgeübt werden kann, gewonnen werden. Diese Windstärke kann mit diesem Rechner und/oder diesem Artikel gemessen werden, die Ihnen weitere Erklärungen zu den verschiedenen Variablen dieses Rechners geben werden.

Die Scherkraft ergibt sich aus dem Eigengewicht der Platte, der Schneelast und der Dacheindeckung. Mit diesem Tool können Sie all diese Belastungen berechnen.

Es ist zu beachten, dass zur Gewährleistung einer guten Beständigkeit der verwendeten Verbindungselemente ein Sicherheitsfaktor von etwa 2 vorgeschrieben wird, der mit dem Wert der berechneten Kräfte (Reißkraft oder Scherkraft) multipliziert wird.

Leistungsbereich Bezeichnung Zugfestigkeit Scherfestigkeit
FBB020 Rillennägel D3,7 0,91 kN 1,98 kN
FBB021 Rillennägel D4 0,98 kN 2,19 kN
FBB022 Holzschrauben D5 2,04 kN 1,50 kN
FBB023 Holzschrauben D6 2,81 kN 1,81 kN

Weitere Informationen zu diesen Befestigungselementen finden Sie unter Schrauben und Nägel..

Beispiel :

Wir wollen die Befestigung einer 15 mm dicken OSB-Platte für ein Dach auf einer Fläche von 8 m² (2,00 m breit x 4,00 m lang) für eine 15%ige Hütte mit einfacher Neigung bestimmen, die im Departement Isère in einer Höhe von 600 m mit einer maximalen Windgeschwindigkeit von 150 km/Stunde liegt. Das Dach besteht aus flachen Ziegeln.

Digitale Anwendung :

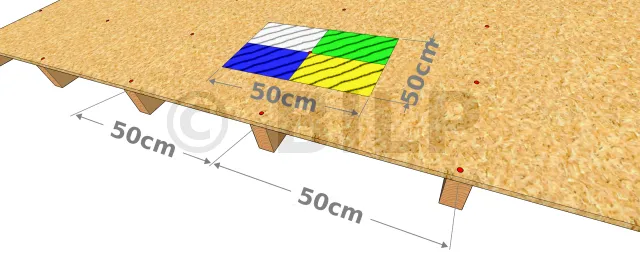

Wirksame Oberfläche eines Befestigungselements
  • Berechnung von Scherkräften
    Nach Einfügen der Daten in das Berechnungswerkzeug unserer Seite erhielten wir einen Wert von 166 daN/m².
    Es wird notwendig sein, eine Befestigung zu isolieren und die Belastung, der sie ausgesetzt ist, zu berücksichtigen.

Dazu muss der Abstand zwischen den Sparren mit Hilfe dieses Berechnungswerkzeug berechnet werden und es ergeben sich folgende Ergebnisse:
Sparrenquerschnitt = 50 x 100 mm
Achsabstand = 50 cm

Dies ermöglicht uns einen Lasteinleitungsquerschnitt von 0,50 x 0,30 = 0,150 m².

Scherkraft: 166 x 0,150 = 24,9 daN ou 0,25 kN

  • Berechnung der Auszugskräfte, die aus diesem Link berechnet werden. Aber vor der Berechnung müssen wir die Dichte der Luft [...]
