FBB01x : Befestigung der Dachsparren (Träger)

Bruno, Rindra

Zur Befestigung der Sparren können drei verschiedene Techniken eingesetzt werden.

Voici un extrait gratuit du guide de construction :

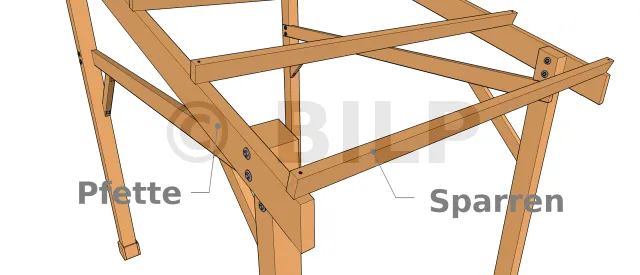

Technik 1 : Befestigung des Sparrens mit Schrauben

Dies ist die häufigste, einfachste und am weitesten verbreitete Technik für eine Holz-zu-Holz-Verbindung.

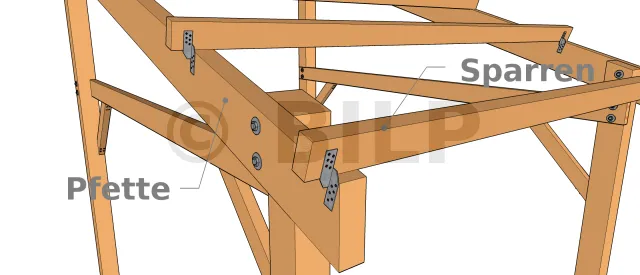

Technik 2 : Befestigung des Sparrens mit Winkeleisen

Es ist am besten geeignet für die senkrechte Holzverbindung. Sie dient sowohl als Verbindung als auch als Befestigungsbewehrung.

Technik 3 : Befestigung des Sparrens mit Sparrenpfettenanker

Sie ist der zweiten Technik recht ähnlich, da sie sich auf die senkrechten Holzverbindungen bezieht. Um einen guten Halt zu haben und die Holzstücke völlig unbeweglich zu halten, ist es vorzuziehen, sie paarweise zu verwenden, eine auf jeder Seite des Sparren.

Leistungsbereich Technik Bezeichung Zugfestigkeit Scherfestigkeit
FBB010 1 1 D6-Schraube mit einer Mindestverankerungstiefe von 30 mm 2,81 kN 1,81 kN
2 Einfache Winkeleisen 40 x 60 x 60 mit 5x5 D4-Nägel befestigt 3,10 kN 3,10 kN
FBB011 1 1 D8-Ankerbolzen mit einer Mindestverankerungstiefe von 30 mm 4,62 kN 3,50 kN
2 Einfache Winkeleisen 60 x 60 x 60 mit 8x8 D4-Nägel befestigt 4,90 kN 7,40 kN
3 1 Balkenschuh 30 x 180 x 30 x120 4,45 kN 2,40 kN
FBB012 1 2 D6-Schrauben mit einer Mindestverankerungstiefe von 30 mm 5,62 kN 3,62 kN
2 Einfache Winkeleisen 80 x 80 x 80, befestigt mit 12x12 D4-Nägel 6,30 kN 13,50 kN
3 1 Balkenschuh 30 x 200 x 30 x 140 5,90 kN 3,05 kN
FBB013 1 2 D8-Ankerbolzen mit einer Mindestverankerungstiefe von 30 mm 9,24 kN 7,00 kN
2 Einfache Winkeleisen 140 x 80 x 80 mit 21x21 D4-Nägel befestigt 8,30 kN 31,30 kN
3 1 Balkenschuh 45 x 200 x 45 x160 9,50 kN 4,65 kN

Weitere Informationen zu diesen Befestigungselementen finden Sie unter Schrauben, Winkeleisen [...]
