Wie kann man eine Rechtwinkligkeit zwischen zwei Holzstücken sicherstellen?

Bruno

Eine erfolgreiche rechtwinklige Verbindung für zwei Holzstücke ist für jede Holzkonstruktion entscheidend, aber je nach Größe der zu montierenden Stücke nicht immer einfach zu bewerkstelligen. Welches sind die verschiedenen Techniken, um dies zu erreichen?

Voici un extrait gratuit du guide de construction :

Alle Arten von Konstruktionen, ob aus Holz oder anderen Materialien, erfordern immer eine rechtwinklige Verbindung, daher ist es wichtig, die vorhandenen und erschwinglichen Methoden zu kennen, um keine Fehler zu machen.

Es ist nichts Schlimmes dabei. Es gibt einige einfache und effektive Methoden, um eine rechtwinkelige Verbindung für kleine und große Holzstücke zu erreichen.

Winkel

Ein Winkel ist ein einfaches und erschwingliches Werkzeug, das jeder Heimwerker haben sollte.

Sie können sehen:

  • der kleinere Zimmermannswinkel, der für kleinere Holzformate verwendet wird. Siehe hier für Bilder und Beschreibungen dieses Tools. Beispiel : Befestigung der unteren Schwelle eines Fensters an einem Pfosten, Montage der Geländerelemente eines Kiosks usw.
  • Der größere Maurerwinkel (siehe hier für das Bild), das allgemein im Haus- und Mauerwerksbau verwendet wird, aber gut für die Rechtwinkligkeit langer Holzstücke geeignet ist. Beispiel: Die Rechtwinkligkeit eines Unterzugbalkens auf einem Pergolapfosten, die Rechtwinkligkeit einer Latte am Ende auf einem Sparren einer mit Ziegeln gedeckten Laube.

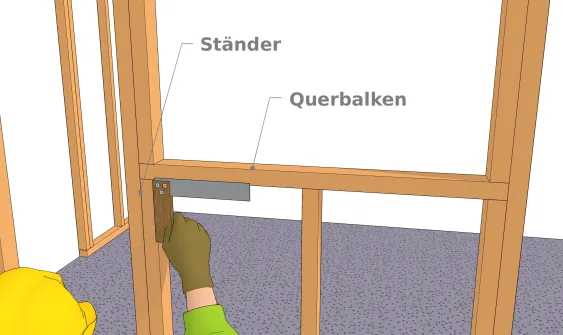

Bestimmung der Rechtwinkligkeit einer unteren Schwelle eines Fensters auf einem Pfosten
Messen der Rechtwinkligkeit einer Latte auf einem Sparren

3-4-5-Methode

Die Methode 3-4-5 verwendet die gute alte pythagoräische Formel für das rechtwinklige Dreieck: "Das Quadrat der Länge der Hypotenuse ist gleich der Summe der Quadrate der Längen der beiden anderen Seiten". Der Wert Seite 5 Einheiten ist hier die Hypotenuse und die Werte 3 und 4 Einheiten sind die Seiten, das Ergebnis ist 25 = 9 + 16, die Auszählung ist gut.

Sie werden daher verstehen, dass diese Methode für horizontale Holzstücke und lange Längen (mehr als 5 m bei Verwendung eines Ma[...]
