Herstellung einer schrägen Zapfenverbindung

Bruno, Manitra

Schräge Zapfenlöcher und Zapfenverbindungen finden sich im Allgemeinen in Aussteifungsarmen und Fachwerkbindern. Auch wenn es auf den ersten Blick komplex erscheint, ist seine Umsetzung selbst mit einfachen Mitteln nicht kompliziert. Und das um so mehr, als die erforderliche Präzision des Rahmens nicht entscheidend ist.

Voici un extrait gratuit du guide de construction :

Hinweis : Es ist wichtig zu beachten, dass die Verbindungen durch Zapfen und Zapfenloch bei Arbeiten im Freien (Pergola, Terrasse,...) verboten sind, da bei schlechtem Wetter Wasser in den Zapfenloch eindringen kann. Da es keinen Wasserabfluss am Zapfenloch gibt, wird das Wasser stagnieren und kann das Holz verrotten lassen und damit die Struktur schwächen. Daher ist es bei Arbeiten im Freien vorzuziehen, sich für eine andere Art der Montage zu entscheiden (Montage mit Schrauben, Gewindestangen usw.).

Werkzeuge :

  • Pausenwerkzeug, Kreissäge, Handsäge, Holzmeißel, Holzklopfer.

Herstellung des Schrägzapfens

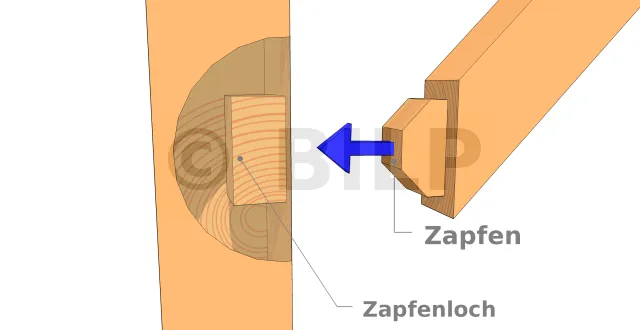

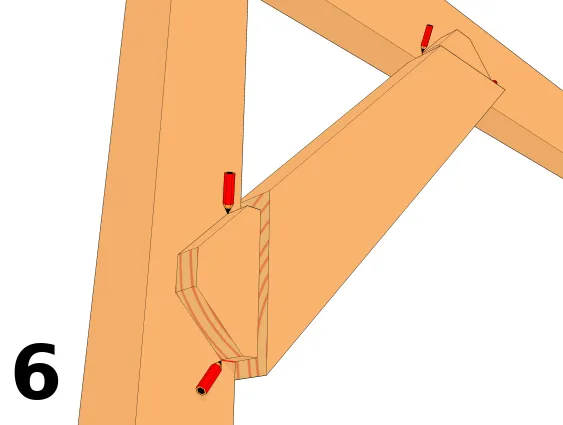

Ergebnis einer schrägen Zapfen-Zapfenloch Verbindung

Die Zapfenlöcher, die dem weiblichen Teil entsprechen, können rechteckig oder trapezförmig sein. Auf der anderen Seite folgt sie perfekt der Schulter des Zapfens.

Das Zeichnen

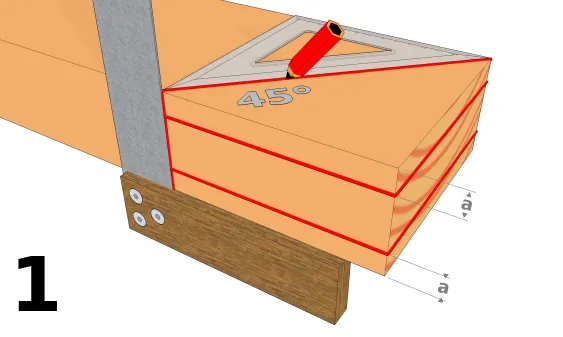

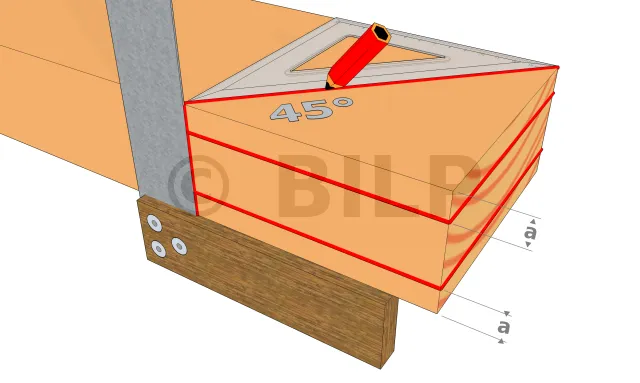

Zeichnen Sie die Schnittlinien wie in der obigen Abbildung gezeigt. Diese ist eine 45° Montage, aber sie kann ein anderer Winkel gebildet werden.

Schruppen mit der Kreissäge

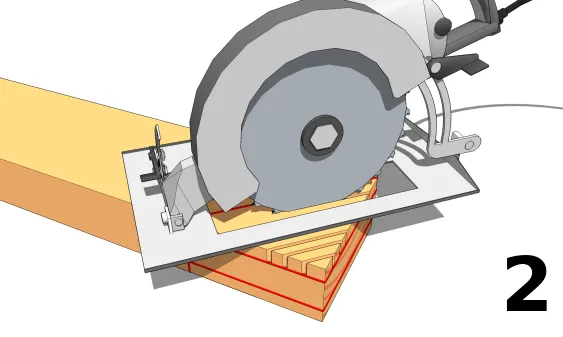

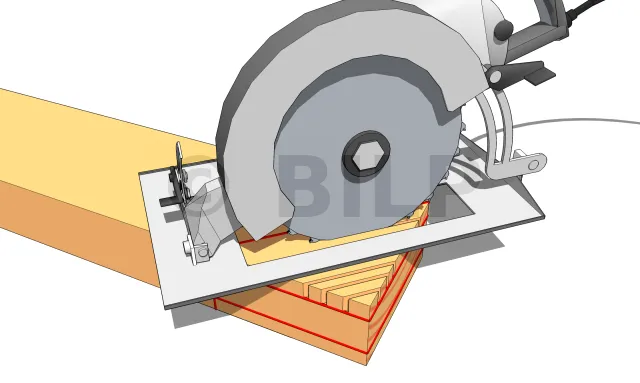

Stellen Sie die Schnitttiefe ein (hier 16 mm). Dann machen Sie mehrere Durchgänge. Die Kürzungen müssen nicht regelmäßig sein. Sie müssen jedoch flach sein, um eine konstante Tiefe zu erhalten. Außerdem muss die letzte 45°-Linie sauber, gerade und präzise sein.

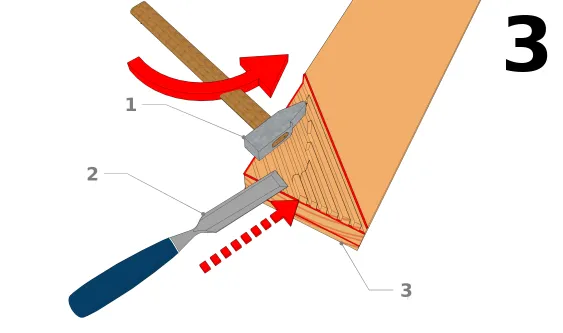

Meißel-Freigabe

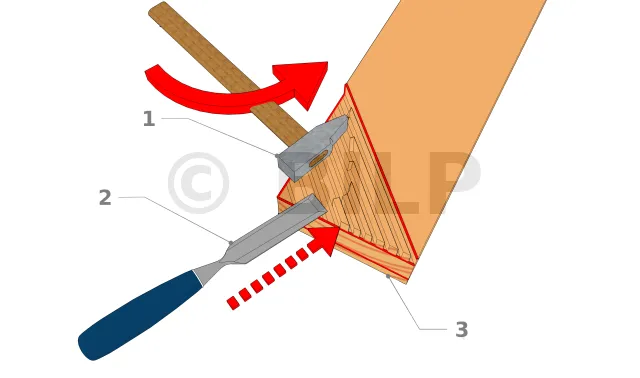

  • 1: Entfernen Sie die Reste mit einem Hammer.
  • 2: Mit einem Meißel und/oder einer Holzfeile die Oberfläche abflachen.
  • 3: Wiederholen Sie alle Operationen auf der anderen Seite.


Das Zeichnen

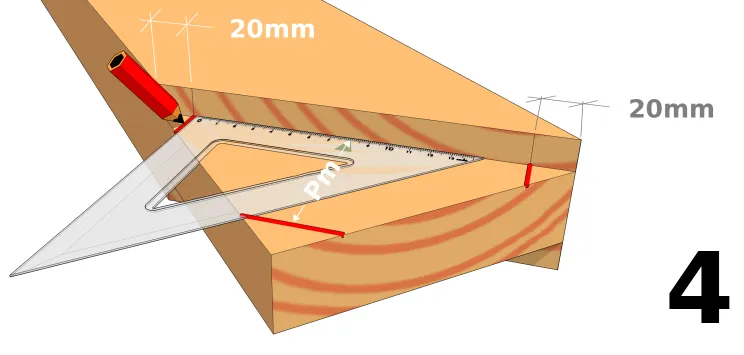

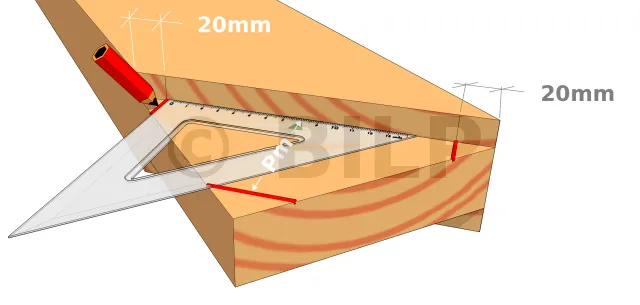

Zeichen entsprechend der obigen Abbildung. Pm entspricht der Tiefe des Zapfenlochs. Entfernen Sie einfach das spitze Ende.

Das Schneiden

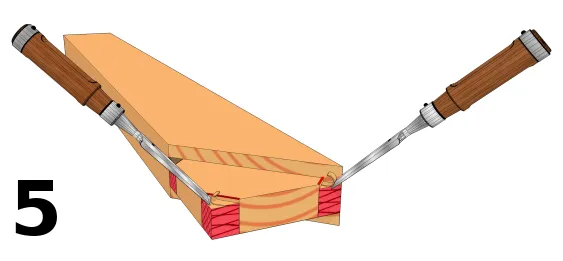

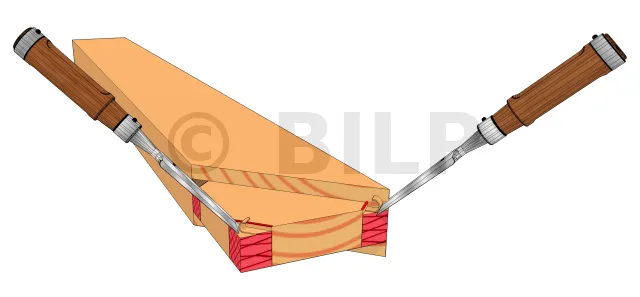

Verwenden Sie immer einen Meißel (oder eine Stichsäge), um die vorstehenden Teile des Zapfens zu entfernen.

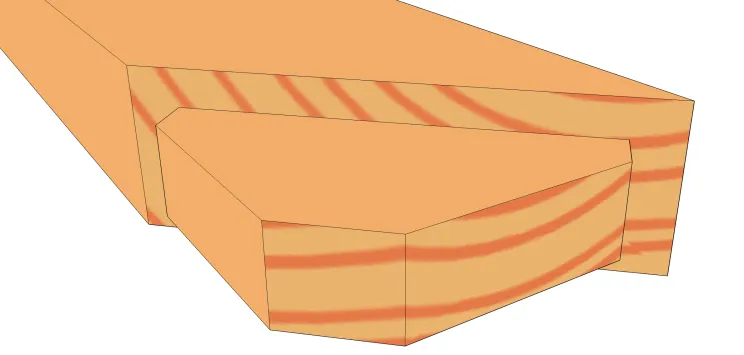

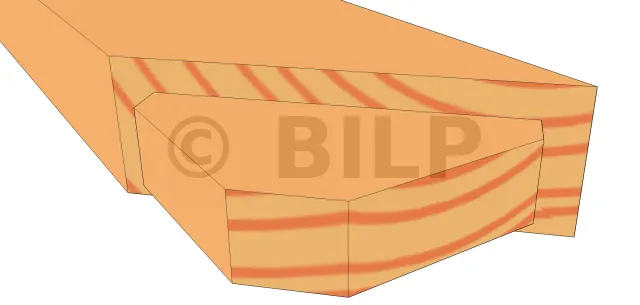

Das fertige Zapfen

Das müssen Sie erhalten. Es bleibt nur noch die Herstellung des entsprechenden Zapfenlochs (der weibliche Teil).

Durchführung vom Zapfenloch

Die Markierungen nehmen

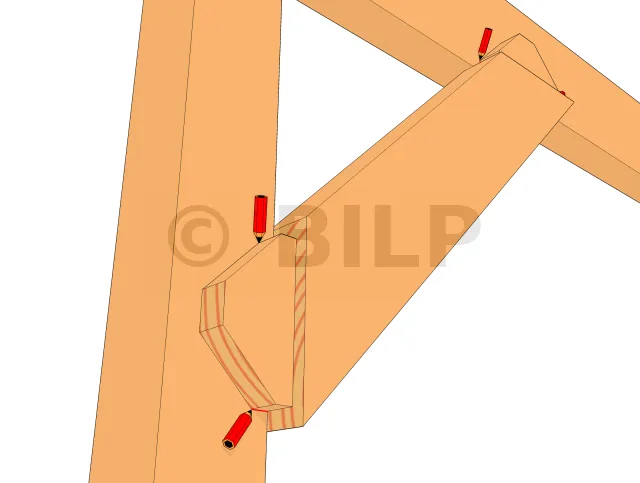

Nehmen Sie vor Ort Zapfenmaße vor. Wiederholen Sie, dass Sie entweder ein einfaches Rechteck oder die trapezförmige Form des Zapfens anpassen können, das Ideal ist die erste Form. Das Armteil darf sich während dieser Markierung in keiner Weise bewegen.

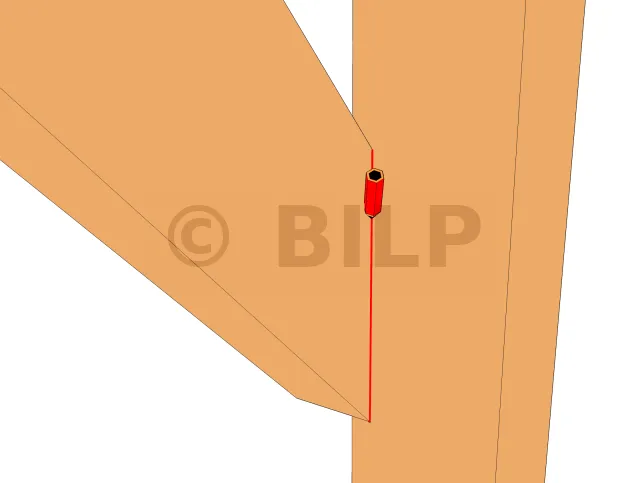

Zeichnen der Kante des Zapfenlochs

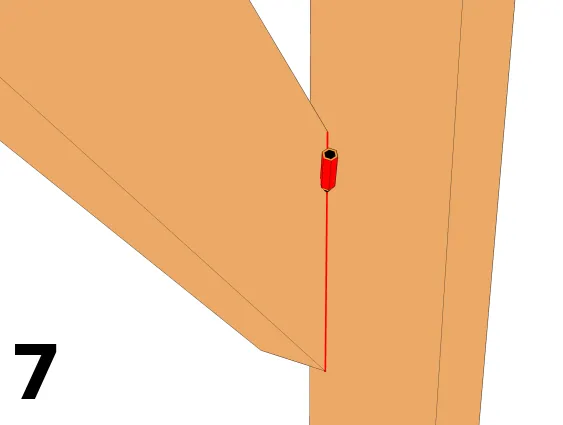

Ziehen Sie auf der anderen Seite die Kante des Zapfenlochs nach, wobei der Teil mit dem Zapfen immer an dem Teil anliegt, der das Zapfenloch erhält.

Endgültige Zapfenloch-Markierungen

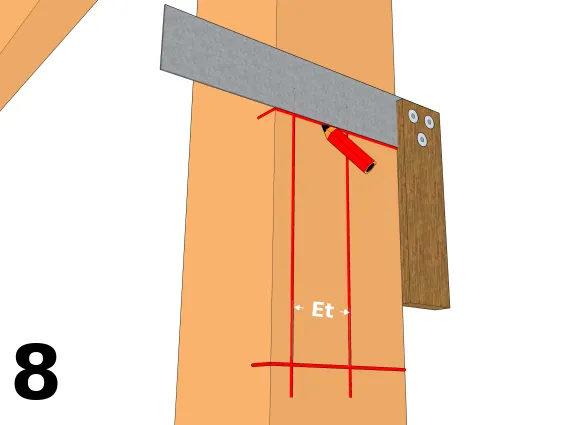

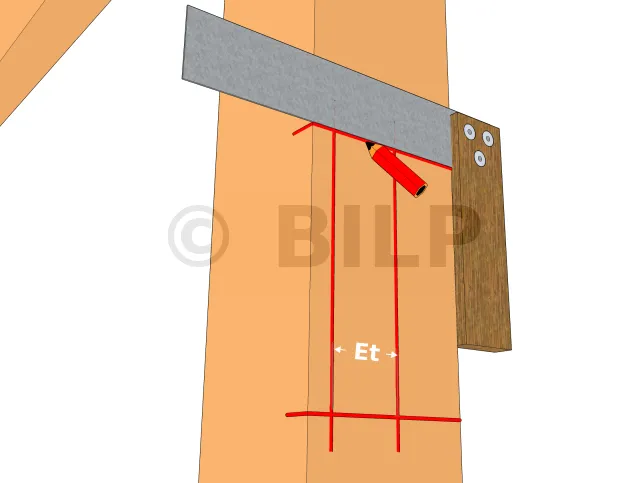

Zeichnen Sie zwei horizontale Linien in Übereinstimmung mit den vorherigen Markierungen. Zeichnen Sie eine zweite vertikale Linie in einem Abstand von Et (Zapfendicke) von der vorherigen.

Sie müssen nur den Zapfenstreich mit der gleichen Technik ausheben, die im vorherigen Artikel beschrieben wurde.

[...]
