Eine Einhälsungs-Verbindung herstellen

Bruno, Manitra, Langa

Voici un extrait gratuit du guide de construction :


Die Kerbe im Holz

Eine Einhälsung besteht darin, eine Verbindung aus einem Einschnitt im Körper eines Elements (einer Pfette, eines Querbalkens, eines Unterzugbalkens oder eines Pfostens) mit einer Kerbe in einem anderen Element (einer Pfette, eines Querbalkens, eines Unterzugbalkens oder eines Pfostens) zu bilden.

Die Einhälsung sorgt für Traktion und Kompression. Die Biege- und Scherkräfte sind in Abhängigkeit von der Länge, Belastung und Lage des zu stützenden Werkstücks zu bestimmen.

Für die Realisierung der Kerbe im Körper eines Elements siehe den zweiten Teil dieses Artikels .

Herstellen einer Kerbe an einem Ende eines Elements

Lokalisieren Sie die Dicke der Kerbe.
  • ep: Dicke der Kerbe
  • r: Rest der Breite des Holzes

Beginnen Sie mit einem Bleistift, einem Maßband und einem Quadrat an einem Ende des Elements und markieren Sie die verbleibende Dicke (entsprechend der Hälfte der verbleibenden Breite des Elements mit der Breite der Kerbe). Fahren Sie dann mit der Breite des Schnitts fort. Auf der gegenüberliegenden Seite müssen Sie die gleiche Dicke wie die erste Seite haben.

Die Höhe der Kerbe bestimmen

Messen Sie die Höhe der Kerbe vom oberen Ende aus. Verlängern Sie dann die ersten beiden Linien im rechten Winkel, um die Zeichnung der zu erstellenden Kerbe zu erhalten.

Zeichnen einer Nut

Je nach Höhe der Kerbe benötigen Sie eine Kreissäge oder eine Handsäge, eine Stichsäge oder im Extremfall eine Oberfräse.

Zeichnen Sie mehrere Schnittlinien, die dicht beieinander liegen, um eine Nut zu erzeugen.

Säubern Sie die Reste

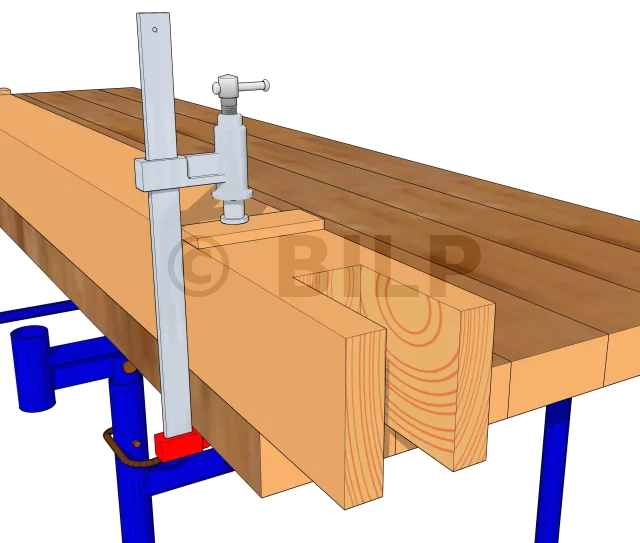

Entfernen Sie mit Meißel und Hammer die verbliebenen gerillten Teile, ohne zu versuchen, die gesamte Breite des Elements in einem Arbeitsgang zu entfernen. Zögern Sie nicht, den Holzteil umzudrehen.

Die Kerbe fertigstellen

Mit einer Feile und/oder einem Schleifer die Kerbe fein bügeln, bis die Rille vollständig entfernt ist.

[...]
