Auswahl des Querschnitts und der Anzahl der Sechskant-Holzschrauben (Fall eines Wandbalkens)

Bevor Sie mit der Befestigung Ihres Wandbalkens beginnen, müssen Sie zunächst den Querschnitt und die Anzahl der benötigten Schraubenzieher bestimmen. Wenn Sie noch nie die Anzahl der für einen Wandbalken benötigten Schraubenzieher bestimmen mussten, mag Ihnen diese Aufgabe schwierig erscheinen. Mit einer bestimmten Methode kann jedoch auch ein Anfänger den Querschnitt und die Anzahl der benötigten Schraubenzieher bestimmen. Um Ihnen zu helfen, stellen wir Ihnen eine Methode vor, mit der Sie selbst den Querschnitt und die Anzahl der Schrauben bestimmen können, die Sie für die Befestigung Ihres Wandbalkens benötigen.

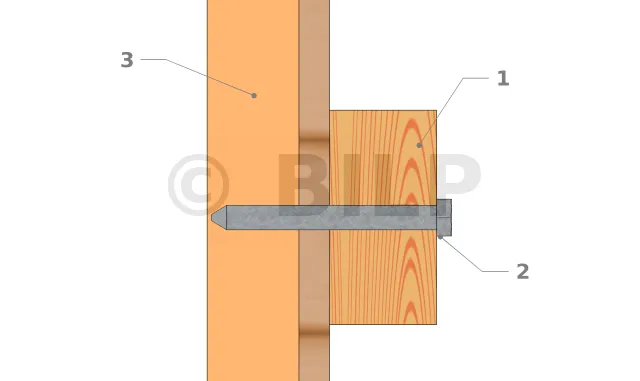

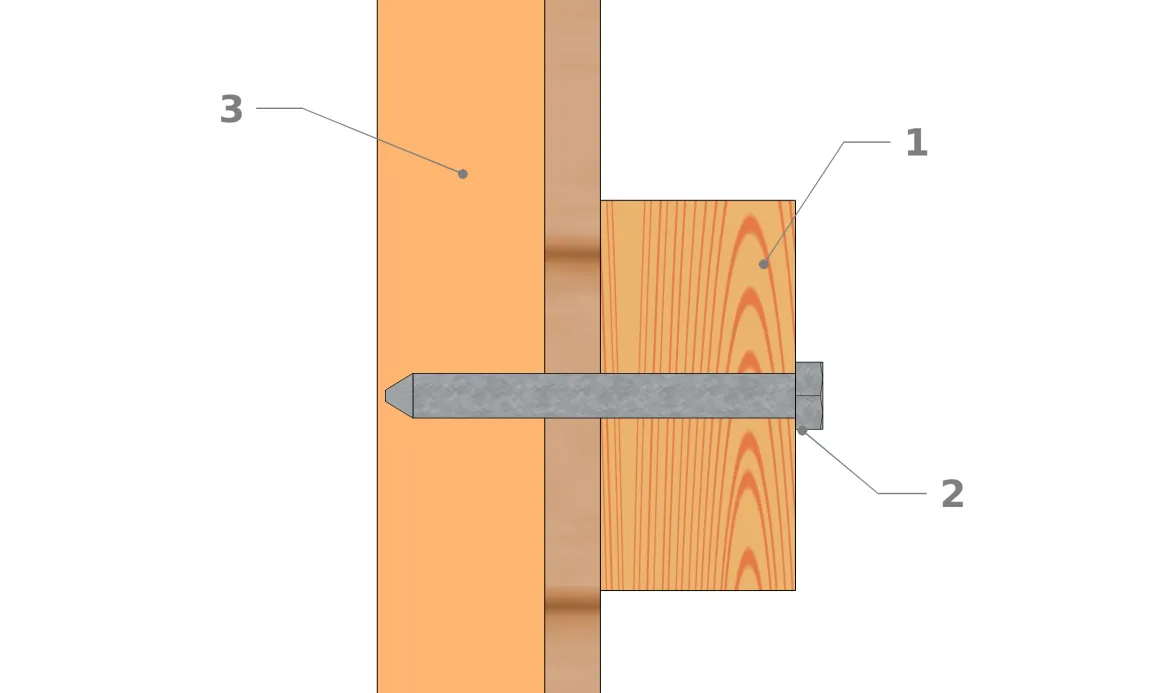

Befestigung eines Wandbalkens an einem Holzrahmen

• 1 : Wandbalken
• 2 : Sechskant-Holzschraube
• 3 : Tragender Holzrahmen

• 1. die Bestimmung der Last auf dem Wandbalken.
• 2. die Bestimmung der Stärke der Sechskant-Holzschrauben
• 3. die Bestimmung der Anzahl der benötigten Stockschrauben und der Bedingungen für deren Positionierung.
• 4. Überprüfung der Festigkeit des Holzes an der Verbindungsstelle





1. Bestimmung der Gesamtlast des Wandbalkens

Die Betriebslast für einen Wandbalken hängt im Allgemeinen von zwei Faktoren ab, die sind :

• der Überlast von (Schnee) auf dem Dach : bei einer Pergola, einer Hütte, einem Anbau, einem Gartenhaus usw., bei denen der Dachstuhl auf einem Wandbalken ruht. Für die Bestimmung der Schneelast steht Ihnen unser Rechner zur Verfügung.
• Die Dauerlast : diese Last entspricht der Last des Konstruktionsholzes einschließlich des Eigengewichts des Wandbalkens sowie aller Lasten, die von dem Wandbalken getragen werden.





2. Bestimmung der Stärke der Sechskant-Holzschrauben

3. Bestimmung der Anzahl und Positionierung der Sechskant-Holzschrauben

Die Bestimmung der Anzahl der Schrauben erfolgt anhand des Durchmessers und der Länge der Schrauben.

Theoretische Anzahl der Sechskant-Holzschrauben
Die theoretische Anzahl der zu verwendenden Sechskant-Holzschrauben ergibt sich aus der folgenden Formel :

Allerdings ist diese theoretische Anzahl an Sechskant-Holzschrauben nicht unbedingt die endgültige Anzahl an Sechskant-Holzschrauben. Diese kann nämlich noch variieren, je nachdem, welche Abstände zwischen den Achsen der Sechskant-Holzschrauben eingehalten werden müssen.

Tatsächliche Anzahl von Sechskant-Holzschrauben
Die tatsächliche Anzahl der benötigten Sechskant-Holzschrauben ist abhängig vom Abstand zum Rand und vom Abstand zwischen den Achsen der Sechskant-Holzschrauben. Sie ergibt sich aus der folgenden Formel :

Positionierung der Sechskant-Holzschrauben
ei der Befestigung des Wandbalkens an einem Holzrahmen ist es wichtig zu erwähnen, dass der Wandbalken an den Pfosten und nicht an der Fassadenverkleidung befestigt wird. Daher hängt der Achsabstand der Schraubenzieher vom Abstand zwischen den Pfosten ab. Der Abstand zwischen den Pfosten ist jedoch bereits vor der Wahl der Befestigungsart festgelegt.

Bei einer 40 cm dicken Dämmung haben Sie beispielsweise einen Abstand von 38 cm zwischen den Pfosten und bei einer 60 cm dicken Dämmung einen Abstand von 58 cm zwischen den Pfosten.

Auch wenn der Achsabstand der Sechskant-Holzschrauben vom Abstand zwischen den Pfosten abhängt, gibt es dennoch bestimmte Mindestwerte, die eingehalten werden müssen :

Bezeichnung	Mindestwerte (mm)	Schema

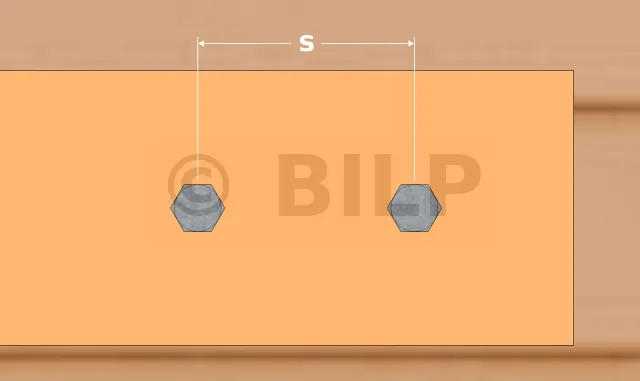

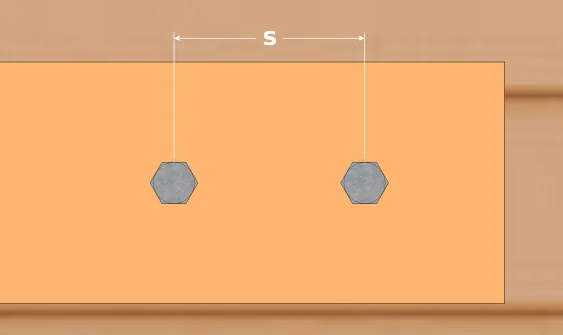

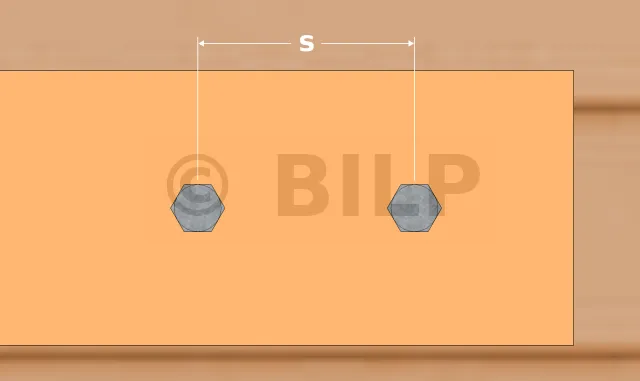

Achsabstand s	5d

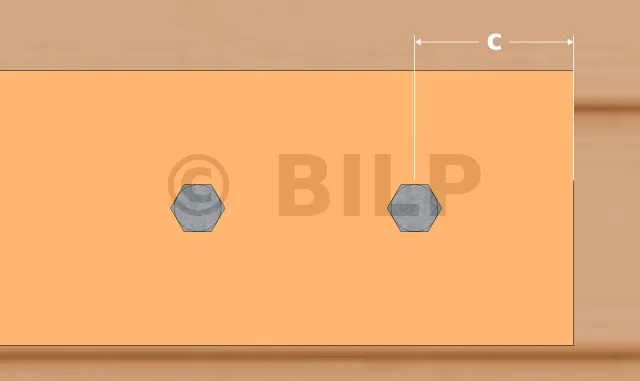

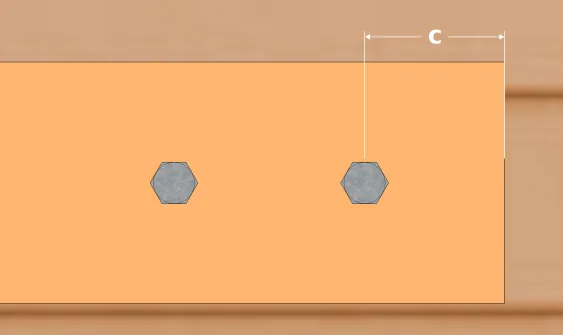

Abstand zur Kante c	max (7d ; 80 )

4. Nachweis der Festigkeit des Holzes an der Verbindungsstelle

Für diesen letzten Schritt brauchen Sie sich nur auf Schritt 4 zu beziehen, wenn Sie einen Wandbalken mit Gewindestangen auf Beton befestigen. Die Vorgehensweise ist die gleiche.

Beispiel für die Anwendung

Wir nehmen als Beispiel eine Holzterrasse auf Ständerwerk mit einer Größe von 250 x 250 cm. Sie wird von Pfosten und Balken an einem Ende und von einem Wandbalken im Bereich des Holzrahmens getragen. Alle Balken haben die Maße 150 x 75 mm. Wir haben eine Dämmung mit einer Abmessung von 60 cm und daher einen Abstand zwischen den Pfosten von 58 cm.

Berechnen wir die Last, die die Wandverkleidung tragen muss. Die Belastungsfläche entspricht der Hälfte der Gesamtfläche der Terrasse, d. h. 250 x 125 cm = 31 250 cm² (= 3,1 m²).

• Bestimmung der Dauerlast :

Betrachten wir als Beispiel eine Dauerlast pro Quadratm[...]
