Einbau einer Wandpfette durch chemische Abdichtung der Gewindestangen

Bruno

Voici un extrait gratuit du guide de construction :

Das folgende Zubehör ist für die Installation einer Wandpfette durch chemische Abdichtung erforderlich :

  • Druckmittlerpatrone(n) (zur Berechnung der erforderlichen Rohrmenge das Gesamtvolumen der Löcher durch das Volumen eines Druckmittlerrohrs dividieren),
  • Gewindestangen oder Sechskant6Holzschrauben mit dem richtigen Querschnitt (Länge einer Gewindestange = Tiefe des Lochs + Dicke des zu befestigenden Trägers + Dicke der Unterlegscheibe + Dicke der Mutter + Durchmesser der Stange). Die Dimensionierung der Stange ist sehr wichtig, Sie müssen diesen Artikel über die Wahl der Stangen und ihre Befestigung konsultieren.
  • Siebhülse angepasst im Falle eines hohlen Materials.
  • Muttern und Unterlegscheiben.

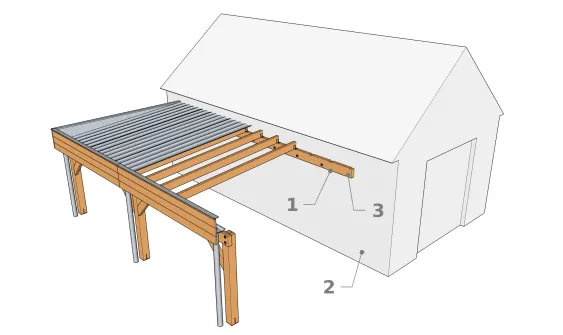

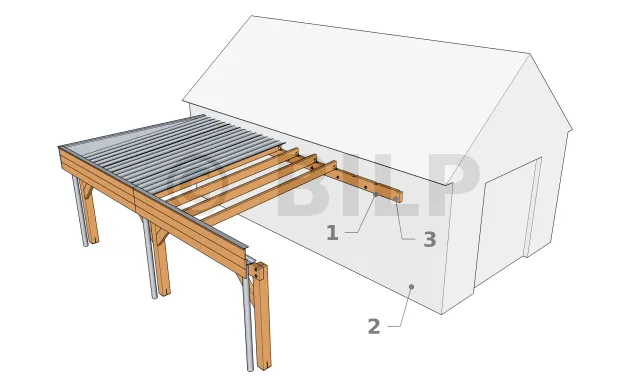

Carport-Rückseite
  • 1 : Wandpfette
  • 2 : Tragende Fassade
  • 3 : Befestigungsmittel

Die folgenden Schritte 1 bis 7 sind für beide Arten von Installationsmaterialien identisch.

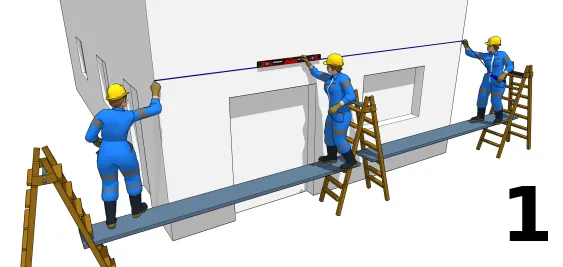

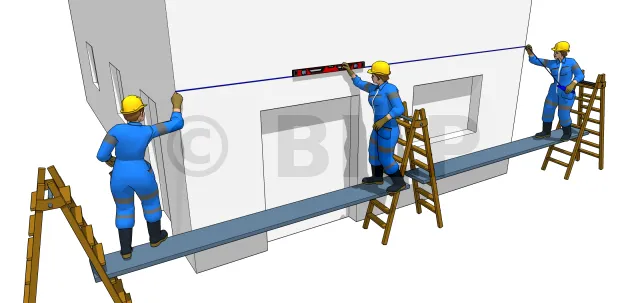

Nehmen Sie eine Bezugslinie für die Pfette

Nehmen Sie die Höhe der Oberseite des Trägers. Auf diese Weise haben Sie den Marker während der Fixierung immer im Blick. Zeichnen Sie mit einer Schlagschnur. Seien Sie vorsichtig, diese Linie muss horizontal sein. Siehe auch: Ebene über große Entfernung.

Die nächsten beiden Schritte sind bedingt :

  • Wenn die Wand Ihres Gebäudes alt ist oder wenn bestimmte Punkte (Betonstützen oder beschädigte Schlackenteile, die vermieden werden müssen) an ihr zu beachten sind, sind Sie daher gezwungen, die Befestigungsmittel in vordefinierten Bereichen zu platzieren. Beginnen Sie dazu mit dem Bohren der Befestigungslöcher für die Stangen. Dann präsentieren Sie den Strahl entlang der horizontalen Referenzlinie und übertragen den Mittelpunkt der Löcher auf diesen Träger. Fahren Sie dann mit Schritt 3 (Bohren der Pfette) fort.
  • Die Wand ist über die gesamte Länge des Mauerbalkens homogen. Zuerst bohren Sie die Befestigungspunkte auf der Pfette und markieren von diesen Punkten aus die Löcher in der Wand. Das ist es, was wir im Folgenden als Beispiel verwenden werden.
Vorbereitung der Wandbefestigungslöcherre

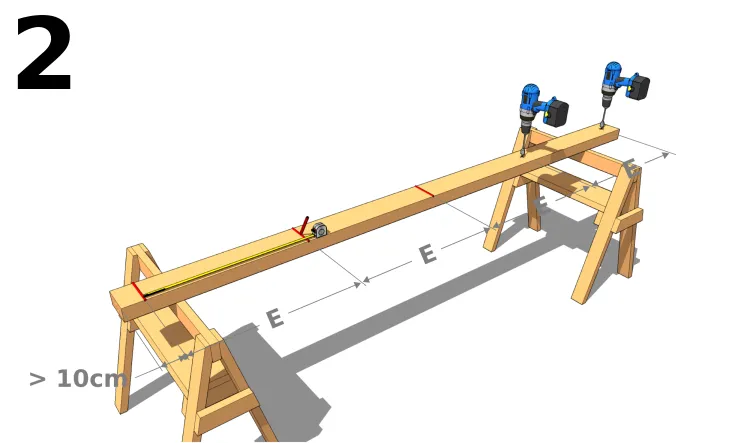

  • Markieren Sie die Befestigungslöcher der Pfette entsprechend dem Achsabstand E: Beginnen Sie mit den Messungen an beiden Enden, die Abstände an den Enden betragen mindestens 10 cm, um ein Absplittern des Holzes zu vermeiden, das gleiche gilt für die Wand. Berechnen Sie dann die Abstände der Zwischenbohrungen, indem Sie die verfügbare Länge durch den vordefinierten Achsabstand dieser Bohrungen dividieren. Zu diesem Achsabstand siehe Wahl des Querschnitts und der Anzahl der Gewindestangen (im Falle eines Wandbalkens).
  • Bohren der Wandpfette: nachdem die Befestigungspunkte der Pfette erreicht sind, bohren Sie mit Holzbohrern mit einem Durchmesser, der dem Durchmesser der Gewindestange entspricht.

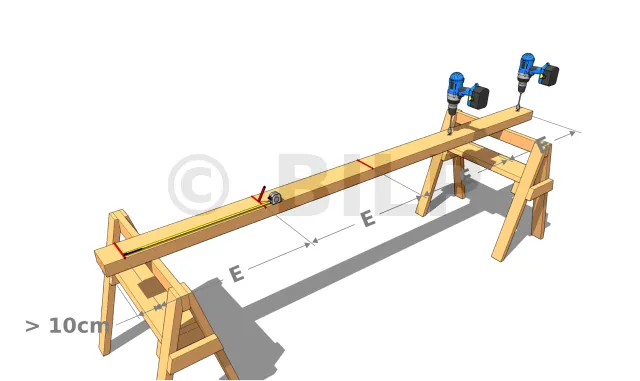

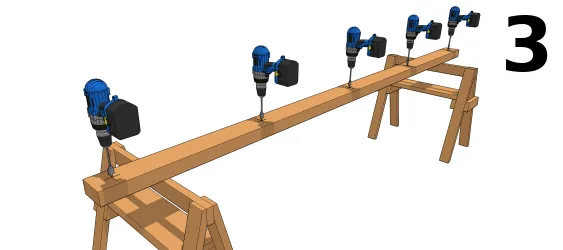

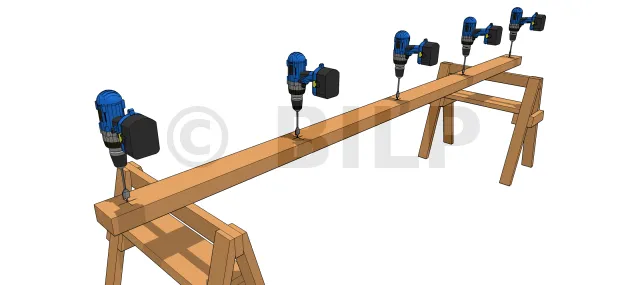

Bohren der Wandpfette

Nachdem Sie die Befestigungspunkte der Pfette erhalten haben, bohren Sie mit Holzbohrer mit dem gleichen Durchmesser wie die Gewindestange.

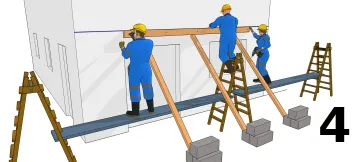

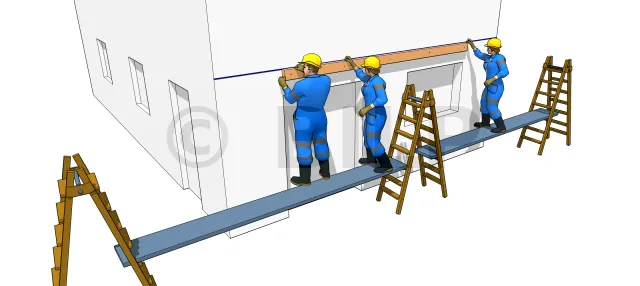

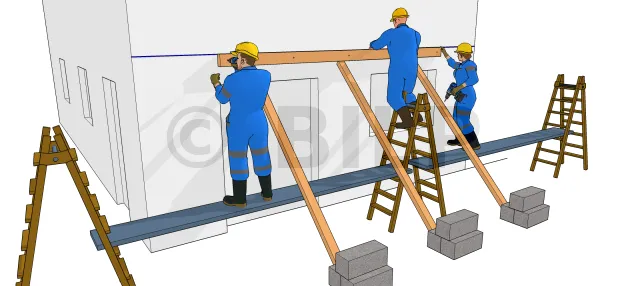

Lokalisieren Sie die Befestigungslöcher in der Wand mit einer Bohrmaschine, wobei die Pfette an ihrem Platz ist

Legen Sie die Pfette auf der Wand entlang der vorherigen Bezugslinie an. Holen Sie sich Hilfe bei Manövern, um ihn abzustützen oder die Pfette mit schrägen Stollen zu blockieren. Bohren Sie durch die Löcher in der Pfette, um die Punkte an den Wänden zu lokalisieren.

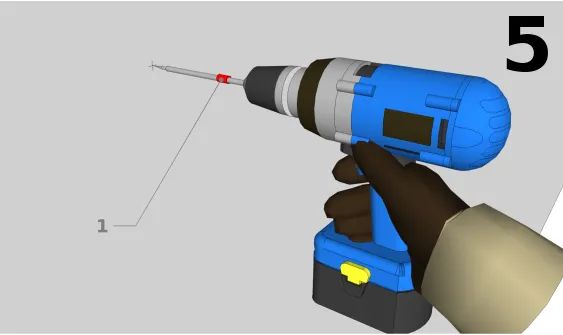

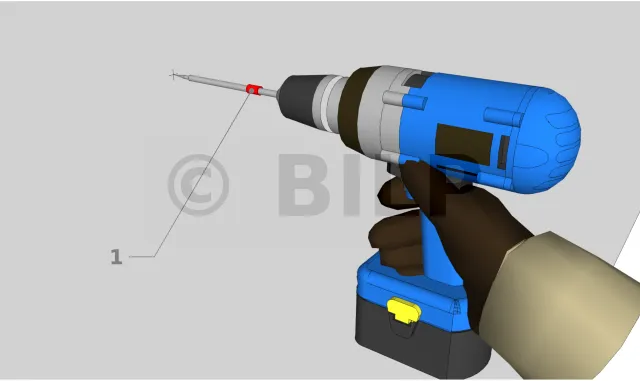

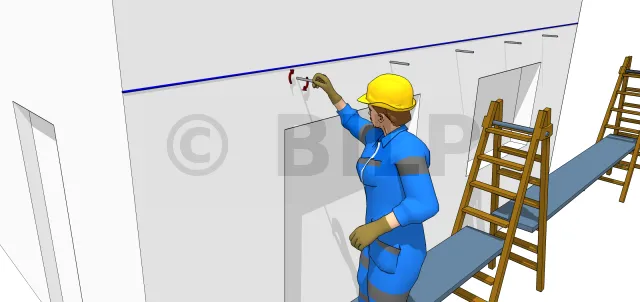

Bohrungen für die Wandbefestigung

1: Klebeband

  • Wenn Sie die Tiefe der Löcher kennen (siehe hier für den Fall von Vollwandbefestigung und für den Fall von Hohlwandbefestigung), markieren Sie diese mit Klebeband auf dem Bohrer. Bohren Sie dann an den Punkten an der Wand bis zu diesem Band.
Überprüfen Sie die Ausrichtung der Löcher in der Pfette und der Wand

Simulieren Sie die Ausrichtung der 2 Löcher (Pfette und Wand), indem Sie die Pfette auf die Wand legen. Schauen Sie durch die Pfette, wenn Sie die Löcher in der Wand sehen können. Wenn nicht, lokalisieren Sie die Löcher erneut mit der Bohrmaschine.

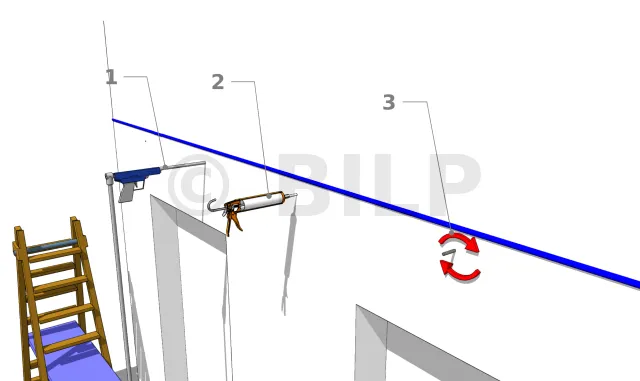

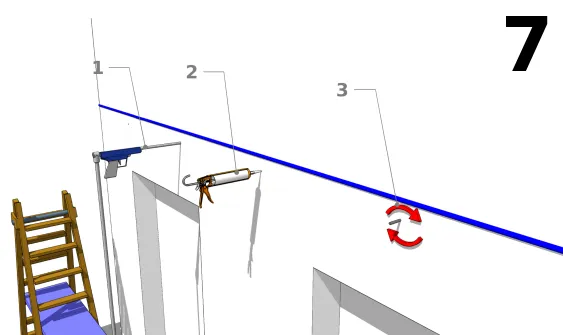

Fall der Befestigung mit chemischer Dichtung
  • 1. Reinigen Sie die Löcher in der Wand und blasen Sie sie aus: Entfernen Sie mit einer Flaschbürste, Handstaubsauger oder Druckluft den beim Bohren entstehenden Staub, um sicherzustellen, dass der Chemieverschluss an der Wand des Befestigungsmaterials haftet. Vermeiden Sie das Einblasen.
  • Injizieren Sie den chemischen Verschluss: Beginnen Sie am Boden der Bohrung, indem Sie den Kopf des Rohrs nach unten drücken. Füllen Sie das Loch bis etwa 1 cm von der Außenkante aus, da der Stange zum Volumen der Baugruppe hinzugefügt wird.
  • Setzen Sie die Gewindestangen: in das Loch, während Sie sie im Uhrzeigersinn (in Richtung des Stangengewindes) drehen, um die Luft zu evakuieren, die Gewindehohlräume zu füllen und die Dichtungspaste nicht auf den Boden des Lochs zu treiben.

Befestigung durch chemische Abdichtung in festem Material

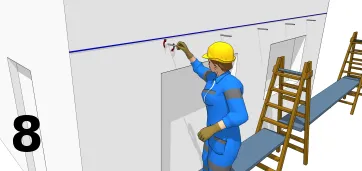

Platzieren der Gewindestangen

Setzen Sie die Gewindestangen in das Loch ein, während Sie sie im Uhrzeigersinn (in Richtung des Stangengewindes) drehen, um die Luft zu evakuieren, die Hohlräume im Gewinde zu füllen und die Dichtungsmasse nicht bis zum Boden des Lochs zu drücken.

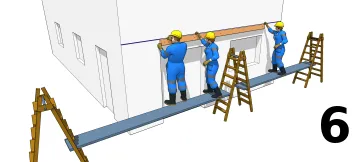

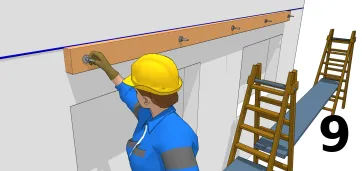

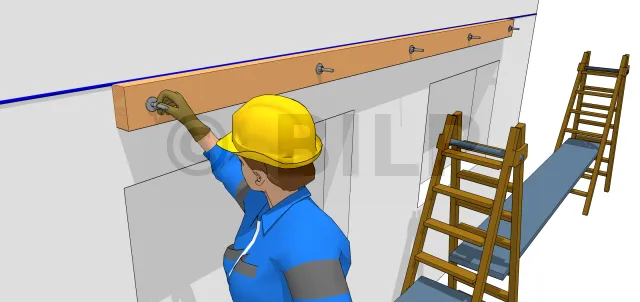

Befestigen Sie die Wandpfette mit Unterlegscheiben und Muttern.

Nachdem die Gewindestangen platziert wurden, lassen Sie sie etwa 3 bis 5 Minuten ruhen, damit die Pasta aushärten kann. Dann ersetzen Sie die Pfette durch die Gewindestangen, indem Sie sie mit einem Gewinde versehen. Bringen Sie die Unterlegscheiben und Muttern vorübergehend an den Stangen an. Nach einigen Stunden Aushärtung der Dichtung können Sie die Muttern vollständig anziehen.

Fixierung durch chemisches Abdichten in einem hohlen Material

Verlegen der Siebhülse

Mit einer richtig dimensionierten Siebhülse (siehe hier) müssen Sie es nun in das Loch einsetzen und dabei darauf achten, dass das gebohrte Loch nicht zu groß ist. Bewegen Sie einfach die Siebhülse in das Loch und schauen Sie, ob es sich nicht zu sehr bewegt.

Injizieren der chemischen Abdichtung
  • 1 : Abdichtung

Beginnen Sie immer ganz unten. Achten Sie darauf, dass die Pasta ausreichend durch die Löcher in der Siebhülse läuft.

Dann installieren Sie einfach die Wandpfette und die Gewindestangen, wie in den Schritten 8 und 9 beschrieben. Für weitere technische Informationen über die Siebhülse sie[...]
