Beschreibung einer Aussteifung oder einer Verstrebung

bruno

Voici un extrait gratuit du guide de construction :

Ein Bauwerk ist vertikalen Lasten, aber auch horizontalen Kräften ausgesetzt: Windböen und Lasten, die an die Wand gelehnt sind.
_Befestigungspunkte und Verbindungen können nicht als starr genug angesehen werden, um diesen horizontalen Kräften standhalten zu können. Sie müssen daher als Gelenke betrachtet werden.
_Unter diesen Bedingungen wird eine horizontale Kraft, die auf die Struktur ausgeübt wird, diese zum Wackeln bringen. In der Folge bricht die Struktur wie ein Kartenhaus zusammen.

Vertikale Kräfte (Schwerkraft der Struktur, Schneelast) können auch eine unverstrebte Struktur zum Kippen bringen. Das liegt daran, dass die tragenden Teile nie vollständig vertikal sind. Die vertikale Kraft induziert also eine horizontale Komponente, die ausreichen kann, um alles zum Fallen zu bringen.

Einfluß von Wind auf eine unverstrebte Struktur

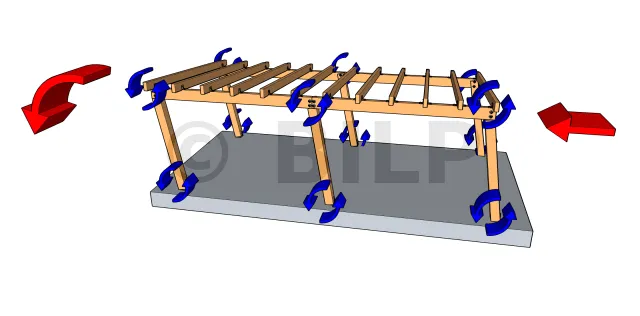

Der Wind verursacht eine horizontale Kraft (in rot) auf die Struktur. Da der Widerstand der Befestigungspunkte im Vergleich zu dieser Kraft vernachlässigbar gering ist, sind die Befestigungen ähnlich wie Gelenke (in blau). Die Struktur kippt um diese Gelenke herum.

Daher müssen Aussteifungsvorrichtungen installiert werden, die in der Lage sind, den Windkräften entgegenzuwirken. Diese werden als Verstrebungen oder Aussteifungsarme bezeichnet. Das Prinzip ist einfach: Die Beine verbinden die vertikalen und horizontalen Teile der Struktur[...]
