Montage einer Stütze/eines Pfostens auf einem flachen Fundament (Technik 2) Chemische Dichtmasse, Sechskant-Holzschraube + Dübel, Metalldübel

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

In den folgenden Umsetzungsschritten wird davon ausgegangen, dass die Trägerplatte vollkommen horizontal ist, um Stützen gleicher Länge aufzunehmen. Diese Technik gilt auch für flachen Boden, der die Verankerung von Stützenfüßen auf gleicher Höhe erlaubt, und auch auf leicht geneigtem Boden mit Betonsockelflächen auf gleicher Höhe.

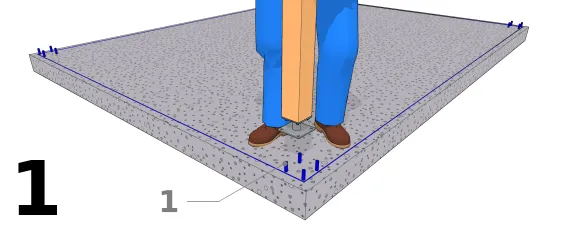

Anheben der Pfosten mit den Pfostenfüßen

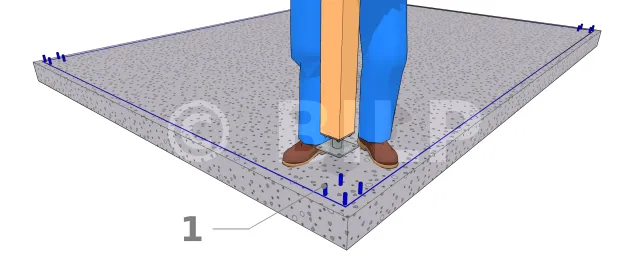

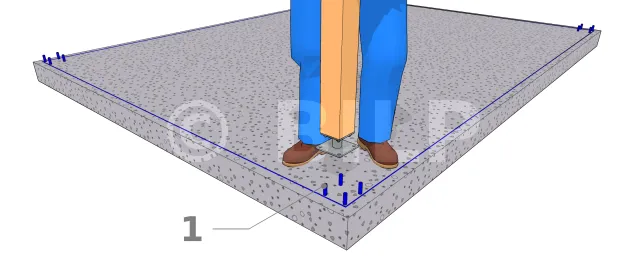

  • 1 : Gewindestangen

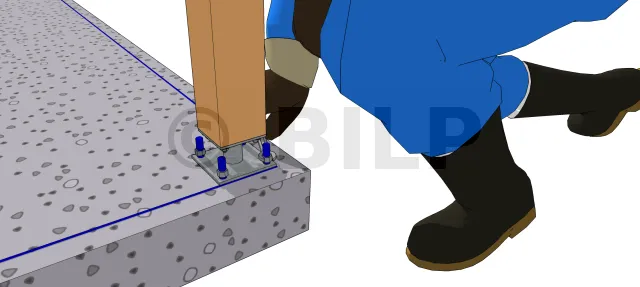

Für die Befestigung des Pfostens am Pfostenfuß bzw. für die Befestigung von Schrauben umgekehrt siehe diesen Artikel. In dieser Abbildung nehmen wir an, dass die Befestigung eines Pfostenfußes mit 2 Platten durch chemische Dichtmasse der Gewindestangen erfolgt.

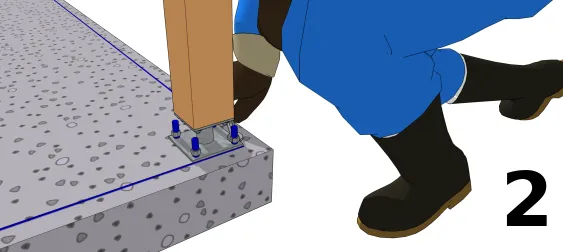

Um eine Stelle zu besetzen, werden zwei Personen benötigt. Der erste muss den Pfosten mit einer Wasserwaage halten, um die Plumpheit der Baugruppe zu gewährleisten, und der zweite wird die Befestigungselemente an der Basis anziehen.

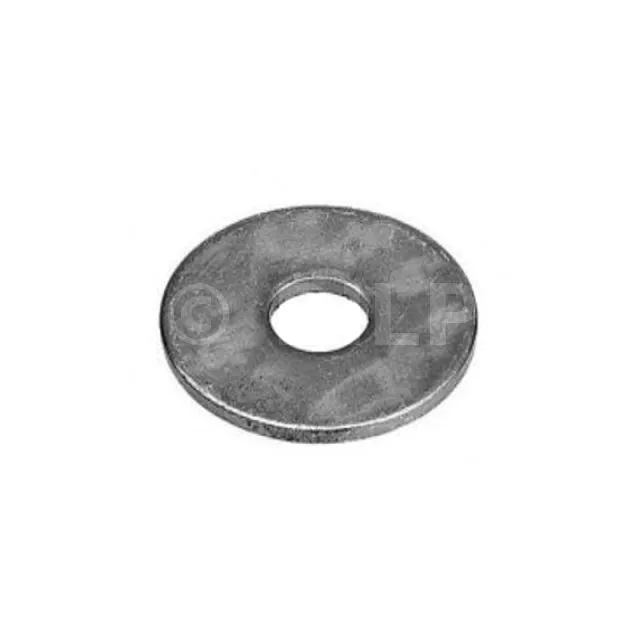

Unterlegscheiben

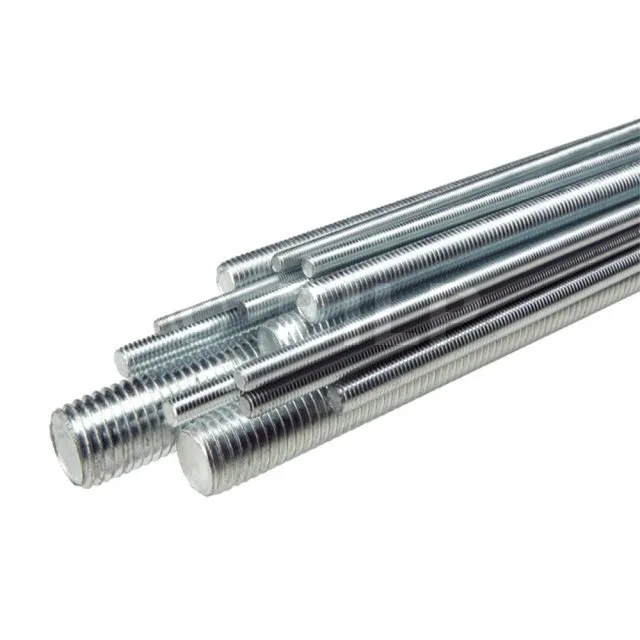

Gewindestangen

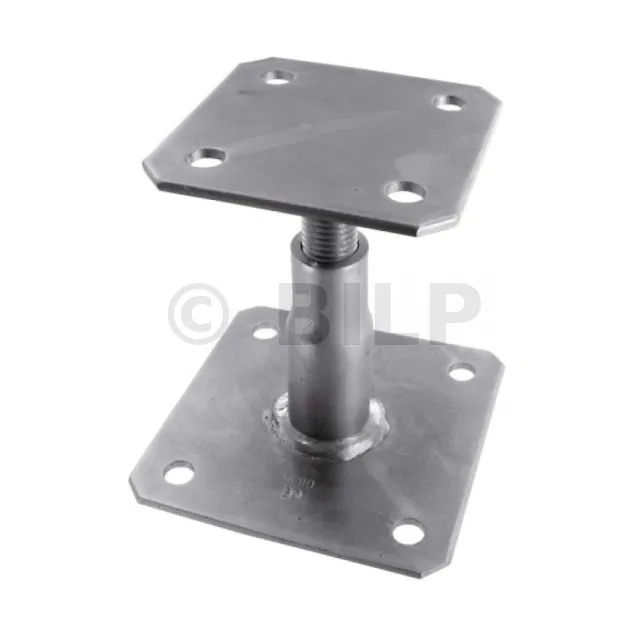

Die Stützenfüße

Auswahlanleitung Durchsuchen Sie den untenstehenden Entscheidungsbaum. Wenn Sie Ihre Wahl (...)


Weitere Informationen

Temporäre Befestigung

Wenn die Vertikalität der Pfosten nicht vollständig gut ist, fügen Sie Kunststoffkeile unter der Grundplatte hinzu.

Stabilisierung des Pfostens (1/2)

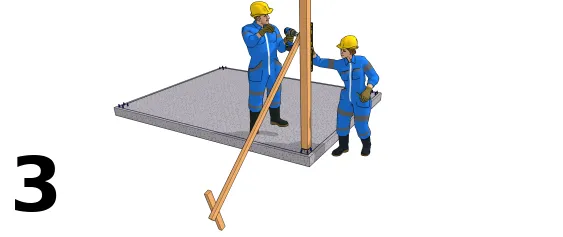

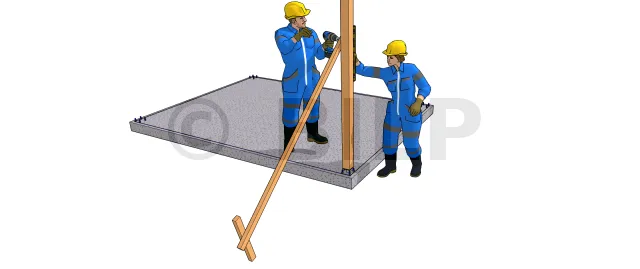

  • 1 : Treiben Sie einen Holzpfosten in den Boden, so dass die Stirnseite des Pfostens mit einer Fläche des Pfostens in einer Linie liegt. Verwenden Sie dazu direkt die lange Leiste und bilden Sie einen ziemlich großen Winkel zum Boden, der Pfosten findet automatisch seinen Platz.
  • 2 : Schrauben Sie ein Ende der langen Latte auf diesen Pfosten. Die Schraube muss einen Drehpunkt bilden.
  • 3 : Die Vertikalität des Pfostens mit einer Wasserwaage nachjustieren.
  • 4 : Befestigen Sie das andere Ende der Leiste gegen den Pfosten.

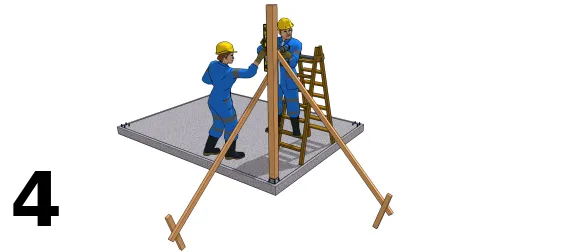

Stabilisierung des Pfostens (2/2)

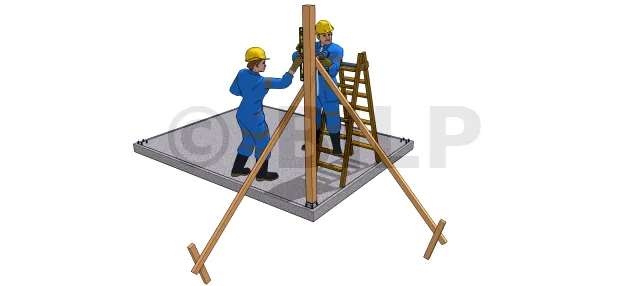

Befestigen Sie eine zweite Pfosten- und Leistenbaugruppe auf einer Fläche, die senkrecht zur vorherigen steht, und wiederholen Sie die in Schritt 3 beschriebenen Schritte. Die Ebene wird dann auch auf einer zweiten, an die erste angrenzenden Fläche genommen, was es ermöglicht, die Vertikalität des Pfostens in beiden orthogonalen Richtungen und ein System zu haben, das starr genug gegen den Wind ist, um zu den anderen Pfosten übergehen zu können.

Die Haltevorrichtungen für Pfosten und Leisten müssen sich außerhalb der Oberfläche der Struktur befinden, um zu verhindern, dass sie andere Operationen stören.

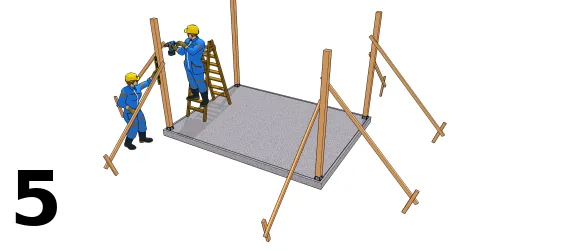

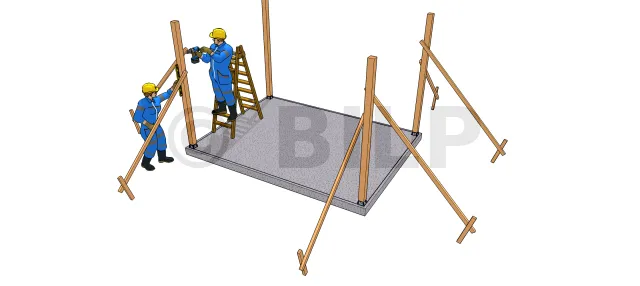

Wiederholen Sie den Vorgang für die anderen Pfosten
Befestigung der Leiste auf einer harten Oberfläche

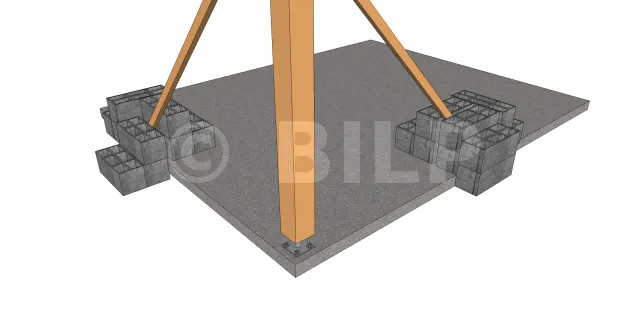

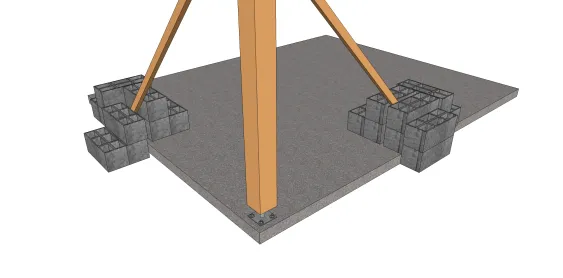

Wenn die Oberfläche Ihrer Betonplatte so groß ist, dass Sie die Pflöcke nicht auf dem natürlichen Boden befestigen können, können Sie die Leiste direkt mit schweren Gegenständen wie Schlackenblöcken oder Bruchsteinen halten. Natürlich sollten Sie es vermeiden, in die Nähe dieser Versammlung zu gehen, bis sie entfernt sind.

Diese Vorrichtung ermöglicht es, die Pfosten für einen guten Teil der Arbeit vertikal zu halten, aber sie ist relativ zerbrechlich. Vor allem darf er nicht als Stütze für eine Leiter verwendet werden. Gegebenenfalls sollte eine Trittleiter verwendet werden.

[...]
