Befestigung des Metallfußes am Pfosten

Bruno, Manitra, Rindra

Voici un extrait gratuit du guide de construction :

Vorbereitung des Pfostens

Lassen Sie uns bei der Holzbearbeitung sorgfältig sein. Stellen Sie zunächst sicher, dass beide Enden des Pfostens rechtwinklig sind, bevor Sie die erforderliche Länge des Pfostens übertragen. Dies stellt jedoch nicht die Arbeit unserer Lieferanten in Frage. Wenn nach der Überprüfung mit Ihrem Winkel die Flächen gerade sind, überspringen Sie diese Schritte natürlich.

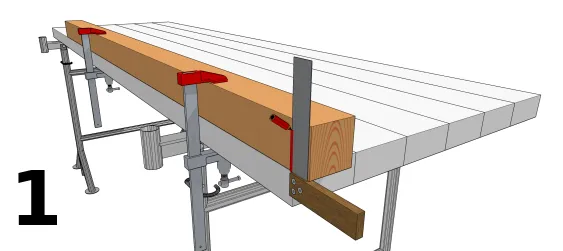

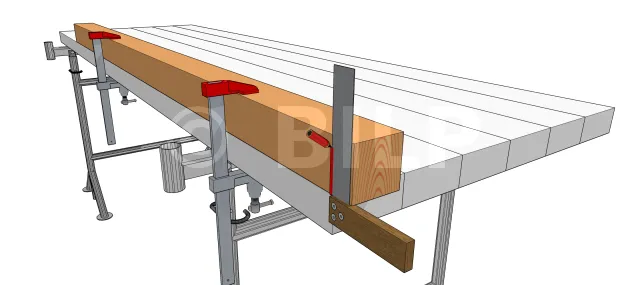

Markierung der Endschnittlinie

Das Schneiden muss sauber und senkrecht nahe der Kante erfolgen. Verwenden Sie ein Zimmermannwinkel und einen Bleistift, um eine Linie im rechten Winkel zu zeichnen. Zeichnen Sie auf allen vier Seiten des Pfostens, wenn Sie beim Schneiden eine Handsäge verwenden wollen. Mit einer Kreissäge ist eine einzige Linie mehr als ausreichend.

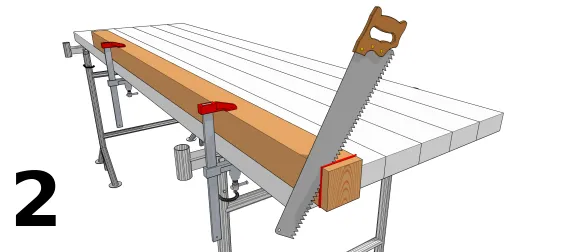

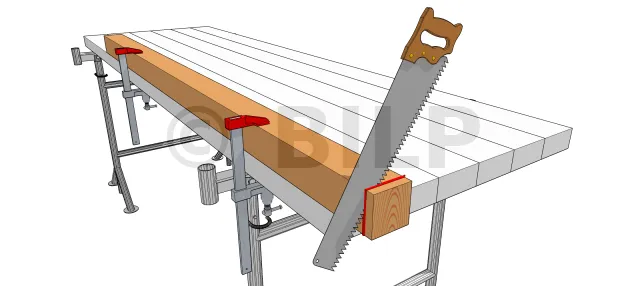

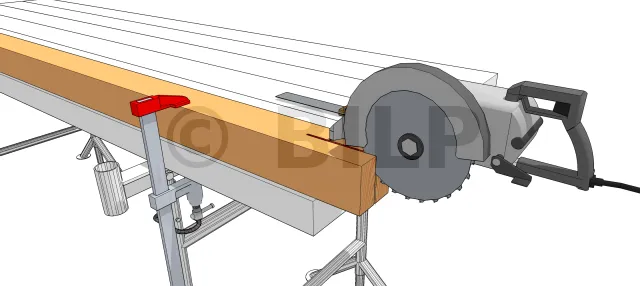

Das Ende aussägen

Der Schnitt erfolgt durch Ausrichten an der zuvor gezeichneten Markierung. Sie können eine Kreissäge oder eine elektrische Gehrungssäge verwenden, aber eine qualitativ hochwertige Handsäge wird die Arbeit erledigen, wenn sie gut bedient ist.

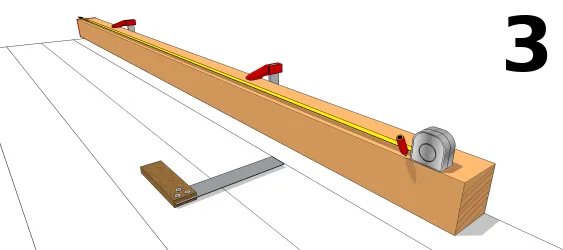

Zuschnitt auf Länge

Beginnen Sie mit einem Maßband von dieser Schnittseite aus, um die Markierung der 2. Schnittlinie zu nehmen, die sich auf der richtigen Länge des Pfostens befindet. Wir fahren mit dem Quadrieren und dann mit dem Schneiden fort.

Pfostenfußbefestigung mit H-Anker, U-Anker, Grundplatte und mit Balkenträger

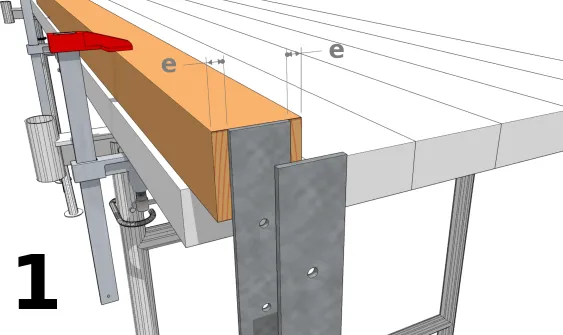

Markieren Sie die Breite des Fußes

Die Breite des Ankers entspricht C (siehe Die Befestigungen der Pfosten).

  • Berechnen Sie die 2 verbleibenden Dicken "e" auf dem Pfosten = (Breite des Pfostens - Breite des Ankers) / 2.

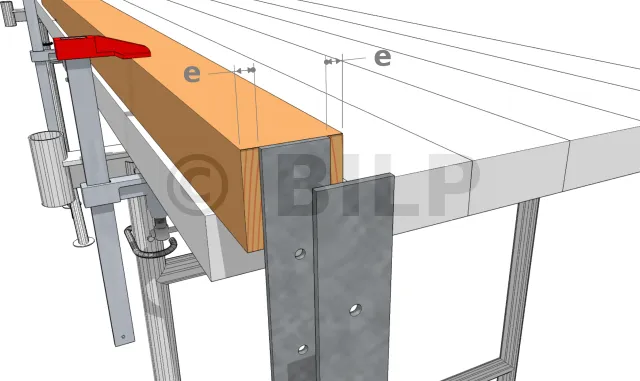

  • Messen Sie auf der ausgeschnittenen Seite des Pfostens "e" von den 2 Kanten aus.

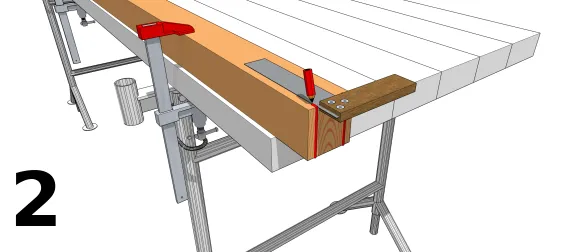

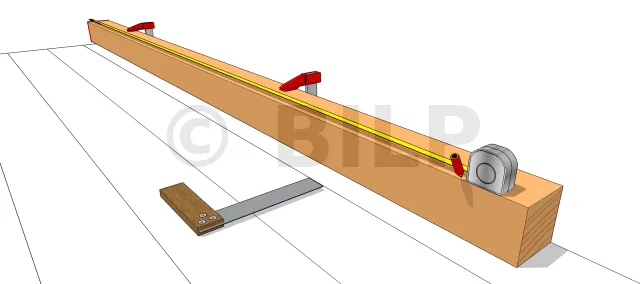

Übertragen Sie die Messungen auf die Längsseite des Pfostens.

Übertragen Sie die Maße mit einem Quadrat von der geschnittenen Seite des Pfostens auf die nächste Seite entlang des Pfostens. Fügen Sie nur 2 Linien von 1 cm hinzu, ohne die Höhe D des Ankers zu überschreiten.

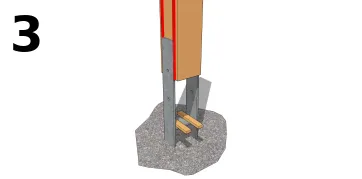

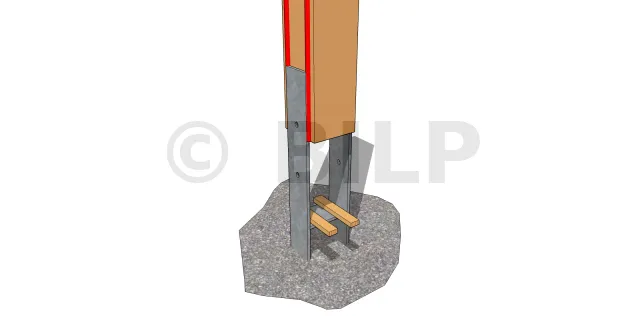

Platzieren Sie den Pfosten entsprechend den Markierungen

Wenn der H-Anker bereits im Beton angebracht ist, bringen Sie das Pfosten so, dass die Ankerflansche zwischen den Markierungen auf dem Pfosten liegen. Klopfen Sie mit der Hand oder mit einem Hammer, um die Einstellung vorzunehmen.

Zwischen der Unterseite des Pfostens und der Ankerplatte sollte ein Abstand von 1 cm bestehen, um eine mögliche Wasserstagnation zu vermeiden. Legen Sie ein 1 cm dickes Brett oder Keile zum Verkeilen ein.

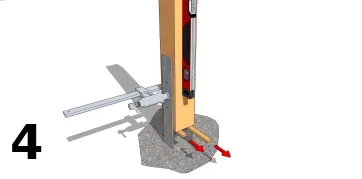

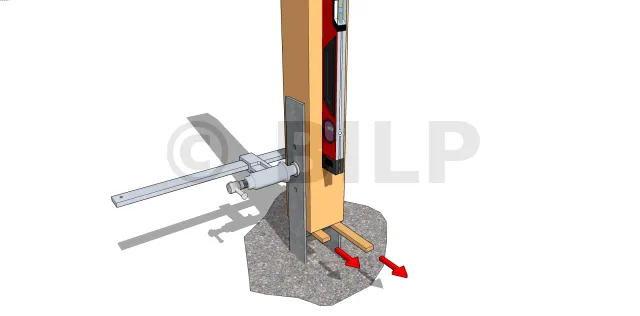

Nehmen Sie das Lot des Pfostens und befestigen

Mit der Lattungtechnik nehmen Sie das Lot des Pfostens ein.
Setzen Sie dann eine Schraubzwinge zwischen die 2 Laschen des Pfostens. Jetzt müssen Sie nur noch den Pfosten mit dem Zubehör befestigen, das an die Löcher (Schrauben, Gewindesechskantkopfschrauben, Bolzen) und die zu tragende Last angepasst ist. Entfernen Sie die Keile, bevor Sie sie vollständig befestigen.

Der U-förmige Pfostenfuß wird vor der Befestigung der Baugruppe am Beton an der Pfosten befestigt. Andererseits muss der U-förmige Anker zuerst im Beton verankert werden, bevor die Pfosten montiert werden. Ansonsten bleibt der Prozess derselbe.
Die Befestigung einer Grundplatte folgt dieser Methode, aber ihr Profil ermöglicht es, die Pfosten mit ihrem einziehbaren Fuß direkt in das U zu setzen.

Aufschraubhülse Pfostenträgerbefestigung, mit vertikalen Flanschen, 4 Ecken und offenem Vierkant

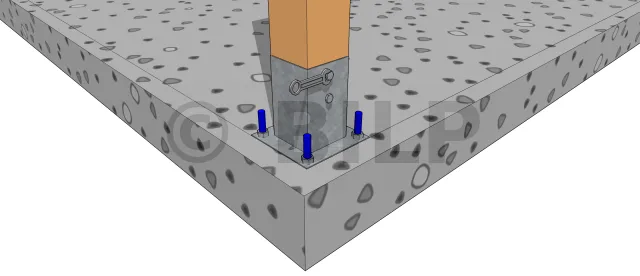

Die Befestigung der Aufschraubhülse ist einfach, da der Pfosten nur in sein Gehäuse eingesetzt und fixiert werden muss. Es ist sehr wichtig, den Pfostenfuß an der richtigen Stelle und den Pfosten in die richtige Position zu bringen.

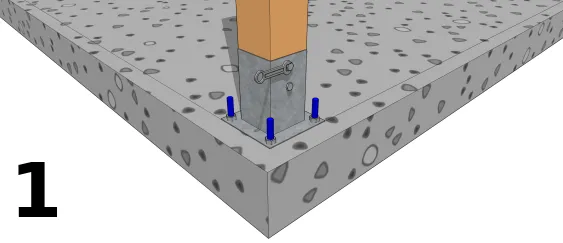

Befestigen Sie den Pfosten mit geeigneten Schrauben

Beim Pfostenständer wird die Vorbohrung direkt vor Ort vorgenommen und das Befestigungszubehör durch die Platten der Hülse geschoben.

Der Pfosten kann direkt am unteren Ende der Hülse platziert werden, da diese Art von Pfostenfuß mit einem einziehbaren Sockel (oder mit Zubehör) ausgestattet ist, um das Wasser zu evakuieren.

Befestigung von T-Pfostenträger und Pfostenträger mit Schwert

Die Breite der Schwert dieses Pfostenträgers darf nicht gleich der Breite des Pfostens sein. Wir werden daher die Umsetzung der einzelnen Maßnahmen in verschiedene Schritte einteilen.

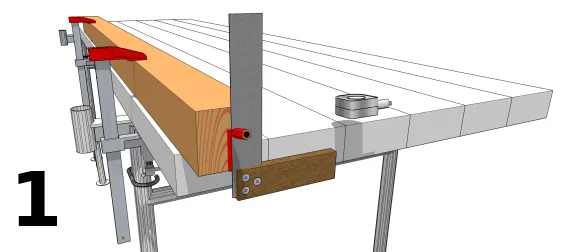

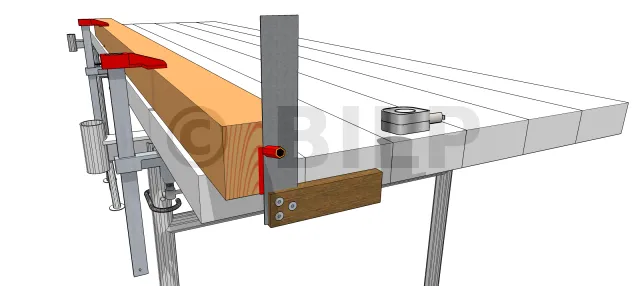

Suchen Sie die Mitte der Pfostenbreite

Markieren Sie mit einem Maßband, einem Quadrat und einem Bleistift die Mitte der Pfostenbreite, indem Sie eine Linie ziehen.

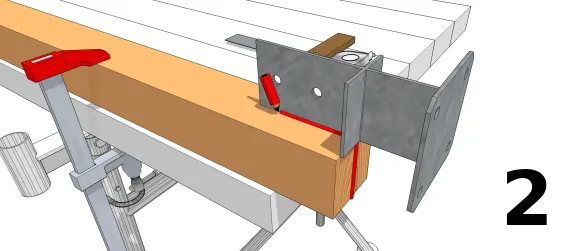

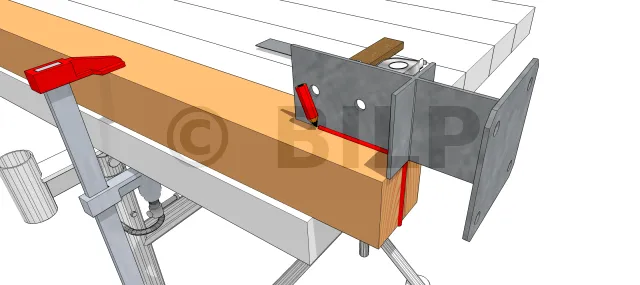

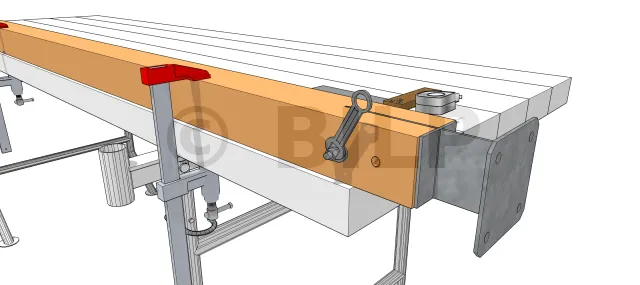

Die Höhe des Schwertes/Steges lokalisieren

Die Kerbe im Pfosten darf die Höhe des Schwertes/Stegs nicht überschreiten. Legen Sie dazu die Platte des Pfostenfußes gegen die Vorderseite des Pfostens und markieren Sie die Höhe des Stegs mit einem Bleistift. Je nach Modell kann die Unterseite des Pfostens für Wasser um einige Millimeter von der Platte versetzt sein, insbesondere bei einer Platte von der gleichen Größe wie der Pfosten. Letzteres ist nicht zu empfehlen, aber Sie könnten mit dieser Situation konfrontiert werden, weil Ihr Lieferant nicht verfügbar ist.

Nehmen Sie die 2 Markierungen auf den gegenüberliegenden Seiten des Pfostens.

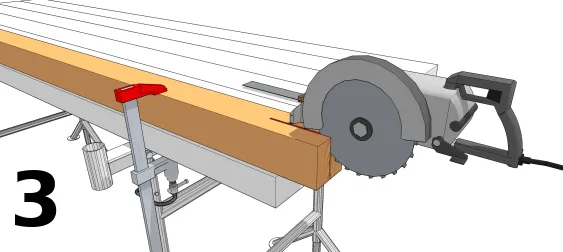

Schneiden Sie den Pfosten für das Schwert des Pfostenfußes zurecht

Sägen Sie den Pfosten mit einer Kreissäge entlang der Referenzlinie aus und ohne die Höhe des Schwertes zu überschreiten. Der Schnitt muss gerade sein.

Die Schnitttiefe einer Kreissäge ist möglicherweise nicht ausreichend. In diesem Fall muss eine Kettensäge verwendet werden. Die Arbeit ist weniger präzise, aber es können tiefe Einschnitte gemacht werden. Achtung, die Kettensäge ist ein gefährliches Werkzeug, das große Sorgfalt erfordert.

Auch eine einfache, gut geschärfte Handsäge kann die Arbeit erledigen. Aber der Aufwand kann beträchtlich sein, insbesondere wenn die Menge der zu bearbeitenden Stellen groß ist.

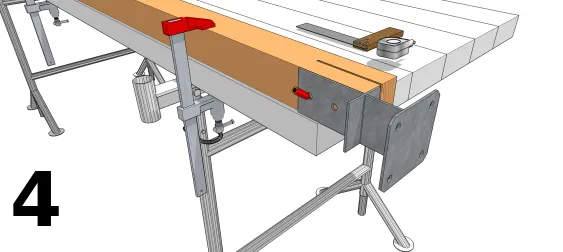

Bei einem Schwert gleicher Breite: Lokalisieren Sie die Schraubenlöcher

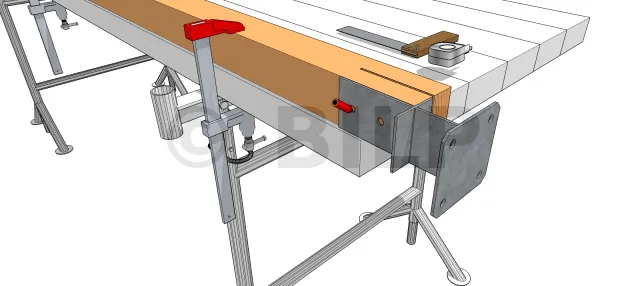

  • Setzen Sie die Platte gegen die Unterseite und den Steg auf der dem Pfosten zugewandten Seite wieder ein. Die Breite des Stegs muss perfekt an die Breite des Pfostens angepasst sein.
  • Markieren Sie dann mit einem Bleistift die zu bohrenden Löcher für die Bolzenbefestigungen.
  • Wiederholen Sie diesen Vorgang auf den beiden gegenüberliegenden Seiten des Pfostens.

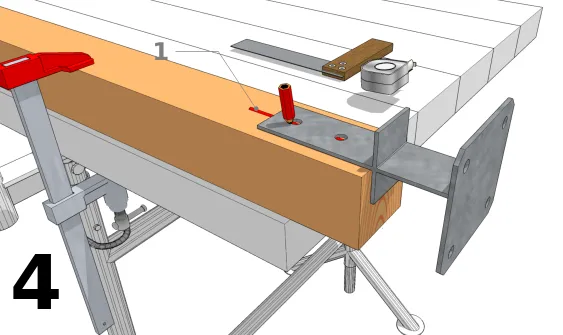

Bei einem Steg mit geringerer Breite: Markieren Sie durch Messen der Befestigungslöcher

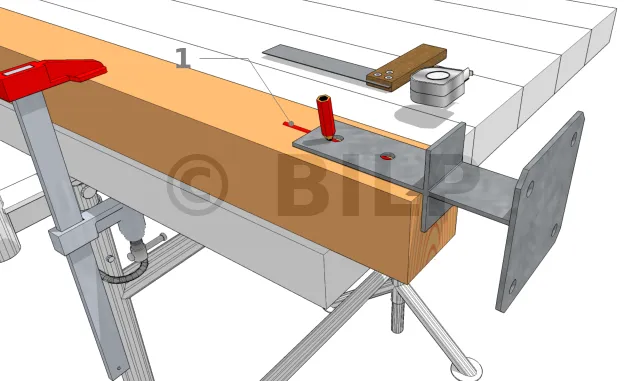

  • 1: Mittellinie
  • Nehmen Sie von der Basis und auf der Vorderseite der Befestigungslöcher die Mitte des Pfostens mit einem Maßband und fügen Sie mit einem Bleistift eine Markierung hinzu. Wiederholen Sie diesen Vorgang in einer bestimmten Höhe entlang des Pfostens. Sie müssen 2 Referenzpunkte haben.
  • Verbinden Sie dann diese 2 Punkte mit dem Lineal, um die Mittellinie der Pfostenbreite zu erhalten.
  • Nehmen Sie dann die Mitte der Stegbreite.

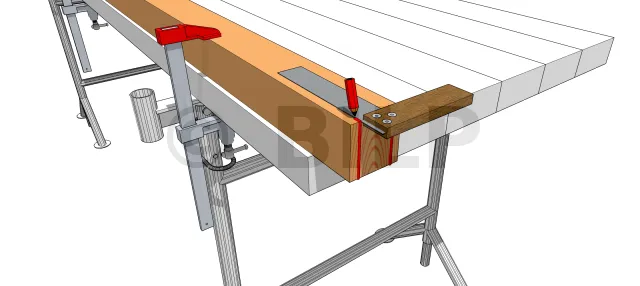

  • Legen Sie die Platte so gegen die Basis, dass der Mittelpunkt des Stegs mit der Mittellinie des Pfostens ausgerichtet ist.
  • Markieren Sie mit einem Bleistift die Befestigungspunkte für die Schrauben.
  • Wiederholen Sie alle diese Schritte für die gegenüberliegende Seite des Pfostens.

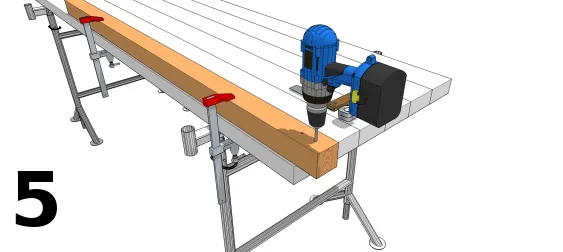

Bohren Sie die Löcher

Bohren Sie mit einem Holzbohrer Löcher mit einem Durchmesser von weniger als etwa 2 mm vom Durchmesser des Steglochs.

Platzieren und befestigen Sie den Pfostenträger

Platzieren Sie den Steg an ihren Platz und stellen Sie sicher, dass sie sich in der Mitte des Pfostens befindet. Sichern Sie dann die Baugruppe mit den Schrauben. Ziehen Sie die Schrauben fest an.

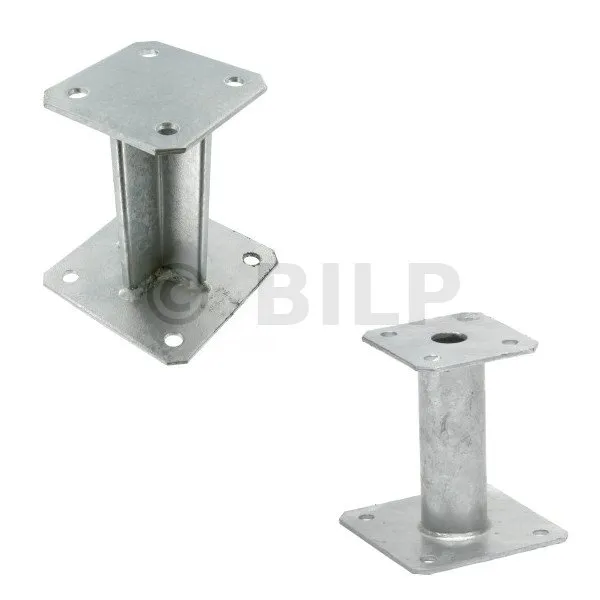

Befestigung des Pfostenträgers mit zwei Platten

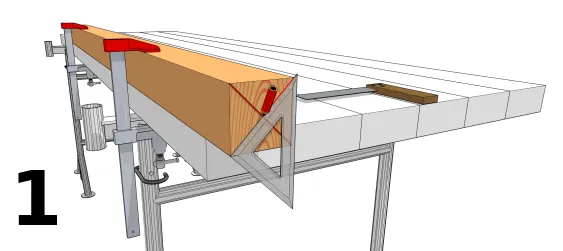

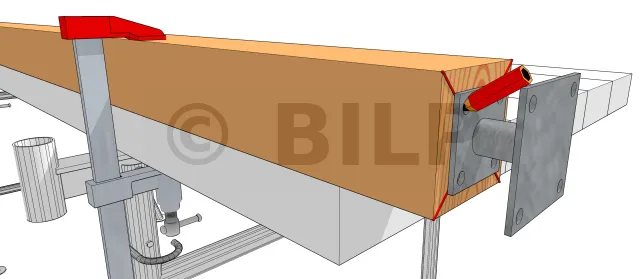

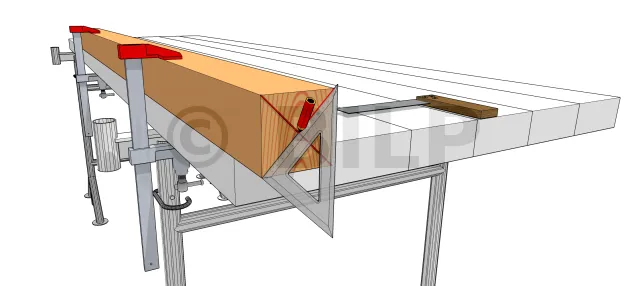

Lokalisieren der Zentrierlinien

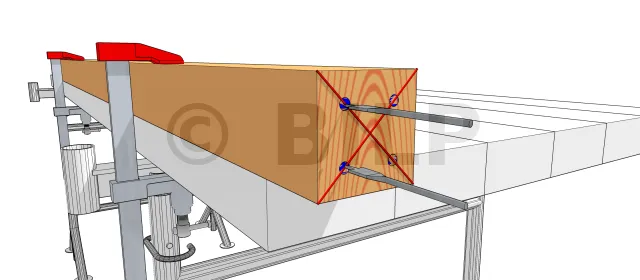

Zeichnen Sie mit einem Lineal oder Quadrat die beiden Diagonalen von einer Seite zum Ende des Pfostens. Sie dienen als Leitfaden für die Installation des Pfostenträgers.

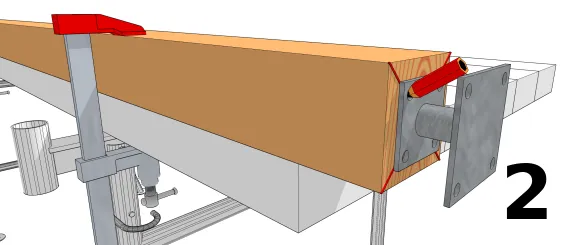

Lokalisieren Sie die Befestigungspunkte

Positionieren Sie den Träger, indem Sie sich an den beiden Diagonalen orientieren. Die vier Ecken der Grundplatte müssen mit den beiden gezeichneten Linien übereinstimmen. Sie werden sicherlich auf die Mitte des Pfostens fallen. Beachten Sie, dass die Dimension der Kontaktplatte kleiner als die Dimension des Pfostens ist, es ist für eine Wirksamkeit gegen Wasser und es wird empfohlen.

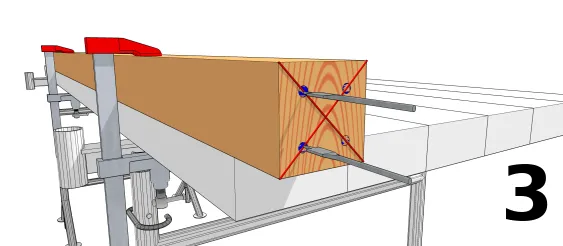

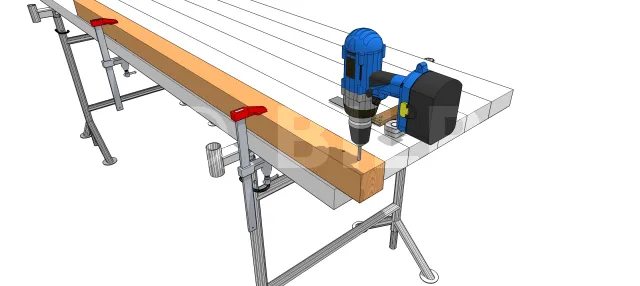

Die Befestigungspunkte vorbohren

Bohren Sie die vier Löcher mit einem Holzbohrer mit dem Durchmesser = Durchmesser der Sechskant-Holzschraube - 2 mm vor. Zum Beispiel 6 mm für eine D8-Sechskant-Holzschraube. Die Schraubengewinde werden in das Holz eingebettet.

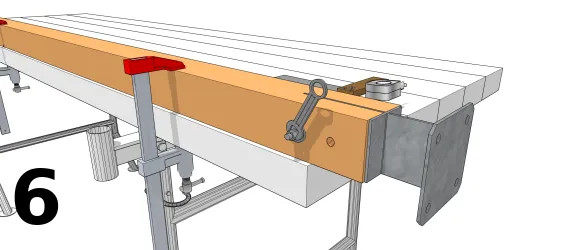

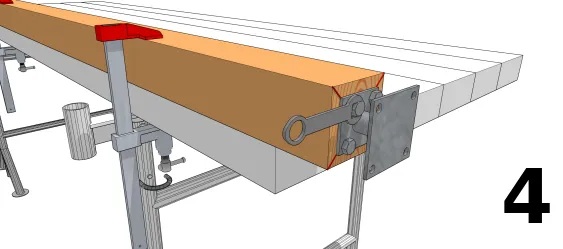

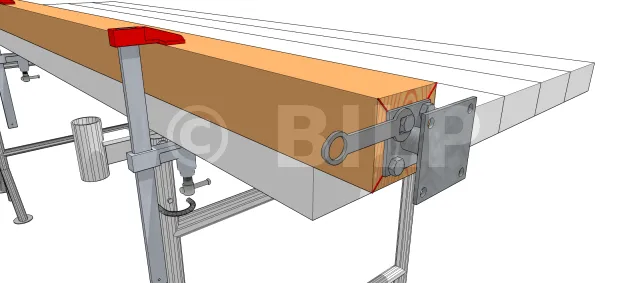

Befestigung des Pfostenträgers

Setzen Sie den Pfostenträger an den vorgebohrten Löchern wieder ein und führen Sie die Sechskant-Holzschrauben durch die Löcher. Verwenden Sie einen einfachen Schraubenschlüssel oder eine Ratsche, um schneller voranzukommen. Hören Sie nicht auf, bis die Schraube vollständig zurückgewiesen wurde.


feste Stützenfüße

[...]
