Die Streifenfundamente

Bruno

Ein endgültiges Fundament kann mit einer mit Betonsteinen belegten Streifenfundamente hergestellt werden. Diese Technik ist nicht so schwierig, wie es scheint, solange man auf bestimmte Details wie die Füllstände oder die Qualität des Mörtels achtet.

Voici un extrait gratuit du guide de construction :

Die Formel a = \sqrt{b^{2} + c^{2}} ist ein
Neuformulierung der pythagoräischen Formel: a^{2} = b^{2} +
c^{2}

Diese Art von Fundament wird für Gebäude mit einer Größe von mehr als 20 m² und in Bereichen verwendet, in denen der Boden gefrieren kann.

Als Bauwerk wird ein Streifenfundament im Allgemeinen in einer Hütte und ihren Ableitungen verwendet, aber je nach Art des Rahmens des Bauwerks eignet es sich auch für eine Gloriette oder Pavillon, einen Kiosk usw.

Eine Betonplatte, die auf gefrorenem Boden verlegt wird, ist in der Tat differentiellen Spannungen ausgesetzt. Wenn die Platte groß ist, bricht sie. Wohingegen Tiefgründungen wie Streifenfundamente unempfindlich gegen frostgeschwollenen Boden sind. Dasselbe Phänomen tritt auf Lehmböden auf, die bei Feuchtigkeit quellen und bei Trockenheit schrumpfen.

Wie man die frostfreie Tiefe berechnet

Das Fundament muss sich in einer Tiefe befinden, in der keine Gefahr besteht, dass der Boden im Winter gefriert. Wenn die Höhe kleiner oder gleich 150 m ist, nehmen wir Phg = h0, das in der nebenstehenden Karte zu finden ist. Wenn die Höhe höher als 150 m ist, lautet die Formel wie folgt :

Ho : Frosteindrigtiefe für eine Höhe ≤ 150m (im Dezember 2019)

Phg=Ho+{A -150\over 200}.0,05

A : Höhe der Konstruktion in Metern
Ho : Wert auf der Karte für eine Höhe ≤ 150 m

  • Beispiel 1 für ein Bauwerk in der Pariser Region :
    Höhe 67 m, (< 150 m) nehmen wir Phg = Ho = 60 cm
  • Beispiel 2 für ein Bauwerk in Annecy :
    Höhe 447m, nehmen wir Phg = h0 = 60 cm

Phg = 0,9 + {447 -150 \over 200}.0,05 = 97 cm

Die Dimensionen

Wenn Sie diese Art von Fundament verwenden, achten Sie darauf, dass die Abmessungen der Wände ein Vielfaches der Länge eines Blocks, d.h. 50 cm, betragen. Dies erspart Ihnen das Schneiden von Blöcken. Wahrscheinlich werden Sie jedoch Blöcke in Ihrer Schlackeblockcharge haben, die in 1/2 oder 2/3-1/3 Stücke geschnitten werden können. Machen Sie aber auch kein Dogma daraus. Im Folgenden finden Sie einen Ratgeber, wie die Lücken gefüllt werden können.

Die Standardblöcke sind hohl und 50 cm lang. Die Standarddicken sind 10, 15 und 20 cm breit. Aber es sind die 20-cm-Blöcke, die am billigsten sind, weil sie am meisten verwendet werden. Das ist die Breite, die Sie einnehmen werden.

Herstellung des Streifenfundaments

Ausheben des Grabens

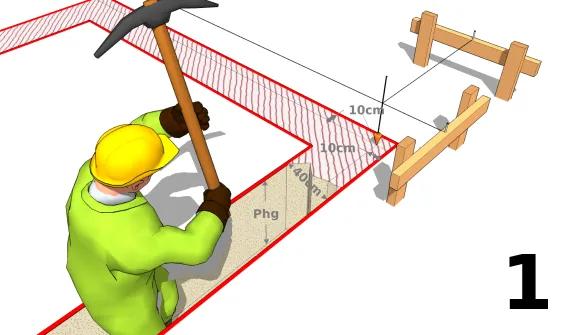

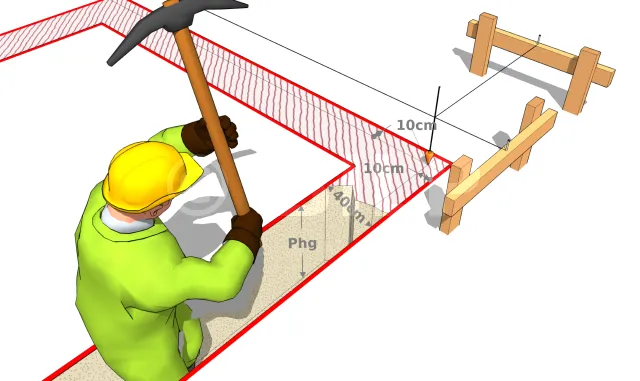

Die Außenkante des Grabens ist 10 cm von der Lotlinie entfernt. Am Ende kann eine Polyanfolie über die Grabensohle gestülpt und bis zum Rand hochgezogen werden ; dies dient dazu, den Arbeitsbereich sauber zu halten. Denken Sie vor allem bei schlechtem Wetter darüber nach.

Der untenstehende Verstärkungsplan mag a priori für ein Streifenfundament von kleinen Konstruktionen etwas komplex erscheinen. Es stimmt, dass sich viele Heimwerker nicht viel aus den Anschlüssen an den Ecken machen, insbesondere bei einem Hüttenfundament. Aber da es nicht mehr kostet, es gut zu machen, werden wir es uns nicht vorenthalten, zumal es nicht viel mehr Zeit in Anspruch nehmen wird.

Für die Herstellung des Betons : siehe Beton aufbereiten und dosieren.

Bewehrung : Streifenfundament SL35

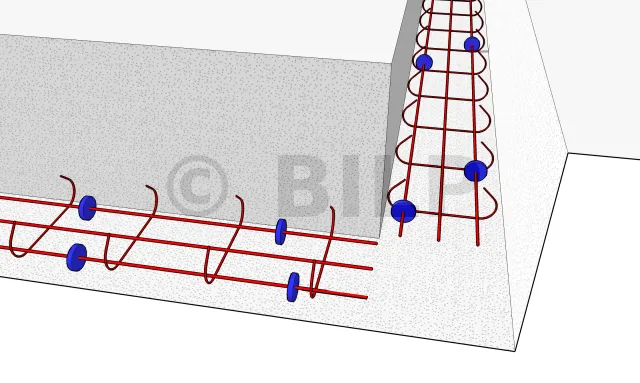

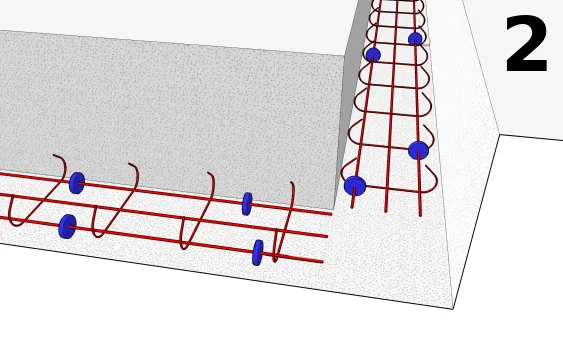

Verlegen Sie die Streifenfundamentbewehrung Typ SL35 an der Grabensohle. Verwenden Sie Plastikabstandhalter (im Bild blau), um einen Abstand von etwa 4 cm von der Grabensohle zu lassen. In der Ecke brauchen sich die SL35 nicht zu berühren oder zu überlappen.

Bewehrung : Pfosten

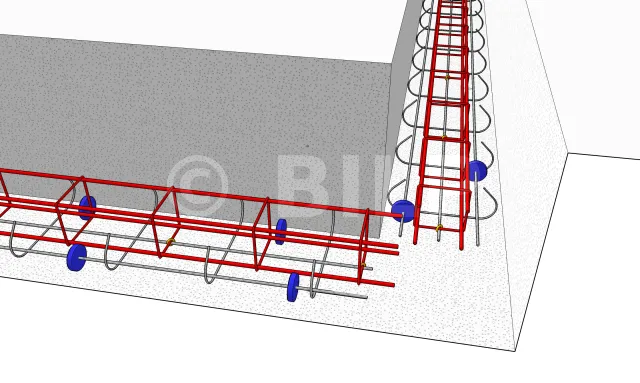

Platzieren Sie die Pfostenbewehrung PX410 15x15 über das SL35-Streifenfundament. Um eine korrekte Positionierung zu gewährleisten, mit Draht (in gelb) zusammenbinden.

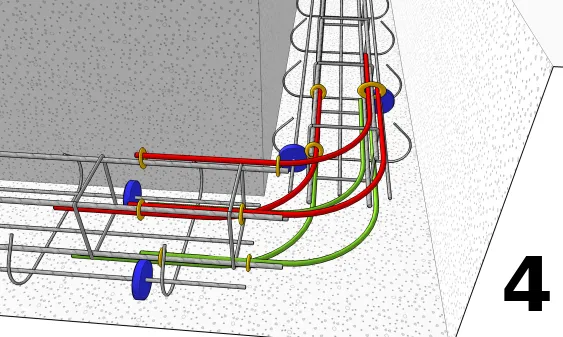

Montage der L-Verbinder

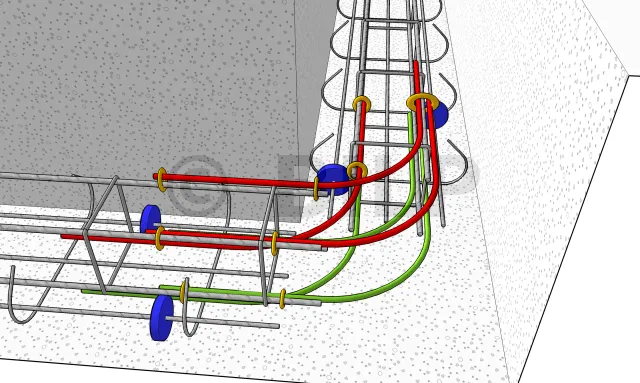

Schneiden Sie 6 Armierungsstahl von 10 auf eine Länge von 60 cm und falten Sie sie um 90°. Das Prinzip ist, dass ein Armierungsstahl eine möglichst tiefe Einhakung in der Sohle gewährleistet, die senkrecht zu ihm steht, so dass der Kreisbogen am weitesten von der Innenecke entfernt ist. In rot, die drei oberen Armierungsstahle. In Grün, die drei unteren Armierungsstahle. In Gelb die Ligaturen.

Betonieren des Betons

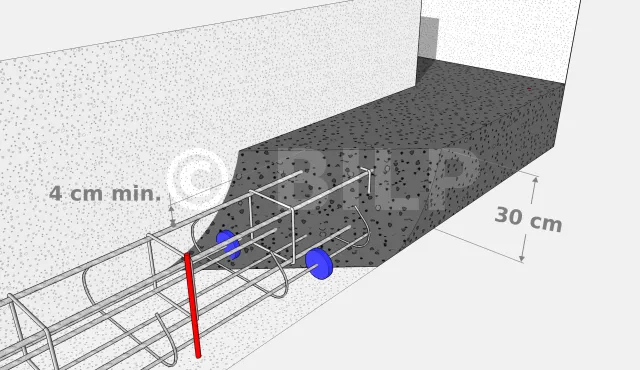

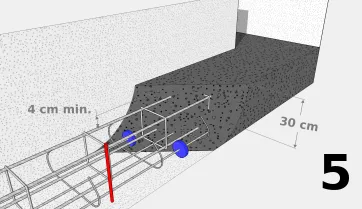

Die Bewehrung muss mit mindestens 4 cm Beton bedeckt sein. Die Höhe des Betons beträgt etwa 30 cm. Alle 150 cm, positionieren und drehen Sie die Armierungsstahle (in rot), um die fertige Höhe des Fundaments zu markieren, wenn der Beton gegossen wird. Die oberen Enden der Markierungsarmierungsstahle müssen sich auf gleicher Höhe befinden (siehe Kapitel Nivellierung über große Entfernungen).

Herstellung eines Streifenfundaments
Dieses Video enthält alle unten beschriebenen Schritte. Es wird jedoch eine Variante mit Schalungswangen vorgestellt.

Anhebung des Mäuerchens

Wenn man ein Haus baut, wartet man mehrere Tage, bevor man mit der Errichtung der Wände beginnt, denn der Sockel muss stark genug sein, um die Last der Wände zu tragen. Aber für ein kleines Bauwerk wie einen Gartenschuppen werden die Belastungen für das Streifenfundament gering sein. Sie [...]
