Die verschiedenen Arten von Knaggen

Bruno, Manitra, Langa

Die Knagge ist ein Teil des Dachstuhls.

Voici un extrait gratuit du guide de construction :

Die Knagge hat eine im Allgemeinen dreieckige Basis und ist ein Stück, das an Bindersparren und an die Pfetten genagelt wird, um die Pfetten des Dachstuhls zu erhalten. Die Knagge kann eine einzelne Pfette oder zwei Pfetten halten, die durch einen Gerberstoß durchgehend miteinander verbunden sind.

Verlegungsdetails
  • 1 : Pfette
  • 2 : Bindersparren
  • 3 : Knagge

Durch die Knagge unterstützte Schubkraft

Fall einer einzelnen Pfette
Die Knagge erhält den Schub aus der Pfette, die sie aufrechterhält.

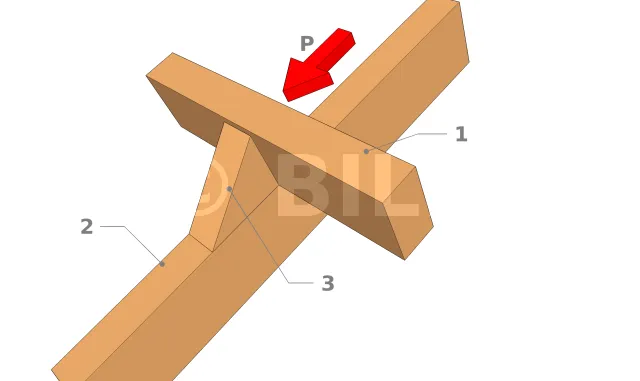

Schub aus der Pfette
  • 1 : Pfette
  • 2 : Binderpsarren
  • 3 : Knagge
  • P : Schub der Pfette auf der Knagge

Fall von zwei durch Gerberstoß zusammengestellten Pfetten
In dem Fall, dass das Fahrzeug die Verbindung zwischen zwei Pannen herstellt, erhält es die durch die beiden Pannen erzeugten Schübe.

Wenn die Schubkräfte der Pfetten nicht gleich sind oder wenn ihre Spannweiten nicht identisch sind, beträgt die Schubkraft, die auf die Knagge angewendet wird, die Hälfte der Schubkraft der ersten Pfette zuzüglich der Hälfte der Schubkraft der zweiten Pfette.

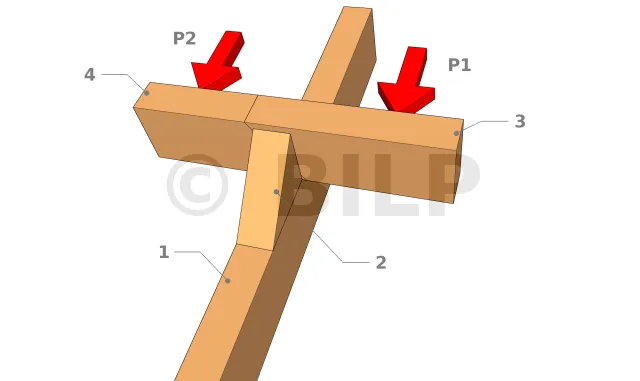

Schub aus der zwei Pfetten
  • 1 : Bindersparren
  • 2 : Knagge
  • 3 : erste Pfette
  • 4 : zweite Pfette
  • P1 : Schub der ersten Pfette auf die Knagge
  • P2 : Schub der zweiten Pfette auf die Knagge

Der Gesamtschub P, der auf die Knagge angewendet wird, beträgt dann : P = 1/2 P1 + 1/2 P2

Andererseits, wenn die Pfetten die gleiche Spannweite und die gleichen Lasten haben, erhält der Knagge eine Last, die der Gesamtlast der Schubkräfte der beiden Pfetten entspricht. Die Schubkraft wird in diesem Fall nach dem gleichen Prinzip wie bei einer Knagge mit einer einzigen Pfette assimiliert.

Die verschiedenen Arten von Knaggen

Die Knaggen hängen von der Form der Pfette ab. Es gibt zwei verschiedene Arten von Knaggen, nämlich die Knagge für lotrechte Pfette und die Knagge für schräge Pfette.

Die Knagge für schräge Pfette
Bei einer schrägen Pfette besteht die Knagge aus einem einfachen dreieckigen Formstück.

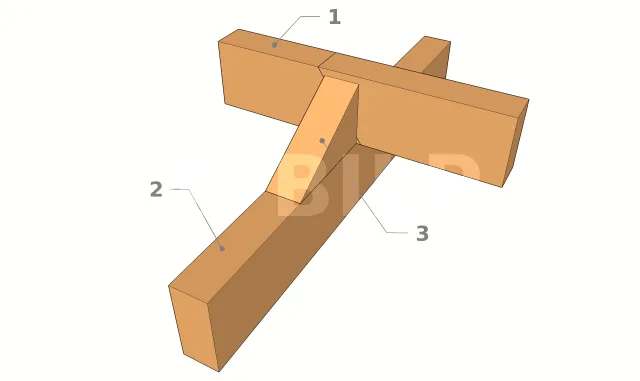

Knagge für schräge Pfette
  • 1 : schräge Pfette
  • 2 : Bindersparren
  • 3 : Knagge

Die Knagge für lotrechte Pfette
Im Falle einer lotrechten Pfette wird di[...]
